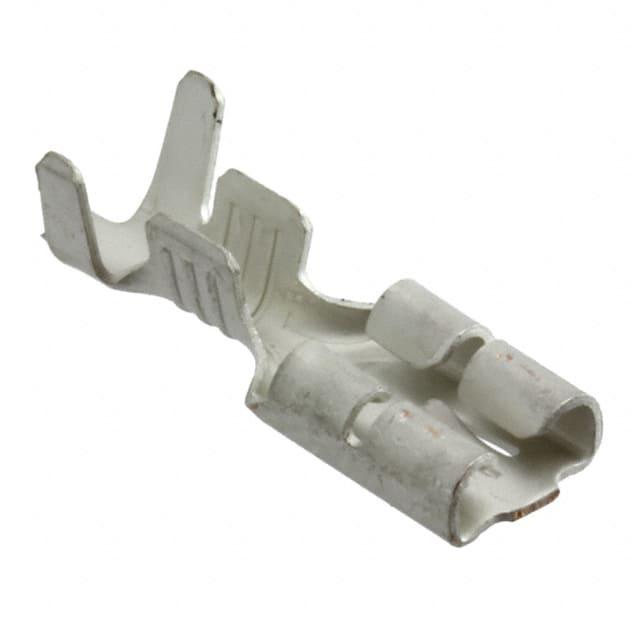

63606-3

厂牌: TE CONNECTIVITY
产品描述: 187 FAST RECP LOCK 18-14TPPHBZ
供应商型号: 63606-3
供应商: Master
标准整包数: 100
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63606-3

63606-3概述


    产品简介


    FASTON系列终端连接器是一种广泛应用于各种电子设备中的快速连接终端。这些连接器主要包括110系列、187系列和250系列,主要功能是实现电线与电子设备之间的可靠连接。它们广泛应用于汽车、家用电器、工业控制、通讯设备等多个领域。

    技术参数


    - 电流范围: 3 - 20安培
    - 温度范围:
    - 普通黄铜或镀锡黄铜: -30°C 至 110°C
    - 银镀层黄铜: -30°C 至 130°C
    - 普通青铜或镀锡青铜: -40°C 至 110°C
    - 银镀层青铜: -40°C 至 130°C
    - 镀镍钢: -30°C 至 250°C
    - 电气性能:
    - 初始接触电阻: 最大3毫欧
    - 最终接触电阻: 最大6毫欧
    - 温度升高: 各导线规格下温度升高不超过30°C
    - 机械性能:
    - 插入力: 250系列最大76牛顿,187系列最大67牛顿,110系列最大53牛顿
    - 拔出力: 第一次拔出时,250系列最小13牛顿,187系列最小13牛顿,110系列最小9牛顿
    - 抗拉强度:
    - 24 AWG: 22.3牛顿
    - 22 AWG: 36牛顿
    - 20 AWG: 58牛顿
    - 18 AWG: 89牛顿
    - 16 AWG: 133牛顿
    - 14 AWG: 223牛顿
    - 12 AWG: 311牛顿
    - 10 AWG: 356牛顿
    - 环境性能:
    - 恒定湿度: 40±5°C,相对湿度90%-95%,持续96小时,最终接触电阻最大6毫欧
    - 热冲击: 在-40°C至105°C之间循环5次,每次30分钟,最终接触电阻最大6毫欧

    产品特点和优势


    FASTON系列终端连接器具有高可靠性、易于安装、低接触电阻和宽泛的工作温度范围等特点。其独特的设计确保了稳定的电气性能和机械强度,能够承受恶劣的环境条件,如高低温变化和高湿度环境。相比同类产品,FASTON系列连接器在机械性能和电气性能方面表现更为优越,特别适合用于要求高度可靠的工业和消费电子产品中。

    应用案例和使用建议


    FASTON系列终端连接器广泛应用于汽车电子系统、工业自动化设备和家用电器等领域。例如,在汽车电子系统中,这些连接器可以用来连接传感器和控制器,以确保系统的稳定运行。在使用过程中,建议定期检查连接器的接触电阻,以确保其保持在规定的范围内。此外,对于高温和高湿度环境的应用,建议采用防潮和耐热型连接器。

    兼容性和支持


    FASTON系列连接器与其他标准规格的接插件兼容,可以方便地进行替换和升级。TE Connectivity提供了详尽的技术支持和售后服务,包括产品规格咨询、故障诊断和维修服务。如果需要进一步了解或获取技术支持,请访问公司官网或联系客服热线。

    常见问题与解决方案


    - 问题1: 接触电阻过高
    - 解决方案: 检查接触面是否有污染物,如有则清理接触面,并重新压接。

    - 问题2: 连接器无法插入或拔出
    - 解决方案: 检查接触部位是否有异物或变形,如有则清洁或修复后再试。

    - 问题3: 连接器松动
    - 解决方案: 重新压接或更换新的连接器,确保压接紧固。

    总结和推荐


    综上所述,FASTON系列终端连接器凭借其出色的电气和机械性能、广泛的应用范围以及良好的兼容性和支持服务,无疑是值得推荐的高品质电子连接器产品。无论是汽车电子还是工业自动化设备,FASTON系列都能提供卓越的连接性能,助力各类电子设备的高效运行。

63606-3参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63606-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63606-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63606-3 63606-3数据手册

63606-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.1604 ¥ 1.3588
1000+ $ 0.149 ¥ 1.2389
2500+ $ 0.1467 ¥ 1.2199
4500+ $ 0.1419 ¥ 1.1795
9000+ $ 0.1406 ¥ 1.1516
13500+ $ 0.1399 ¥ 1.1456
18000+ $ 0.1399 ¥ 1.1456
库存: 18000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 135.88
直接购买
加入购物车
