5-2232362-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Plug 1 3pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 21.7mm(长度)*16.3mm(高度)
供应商型号: N-5-2232362-3
供应商: 云汉优选
标准整包数: 1

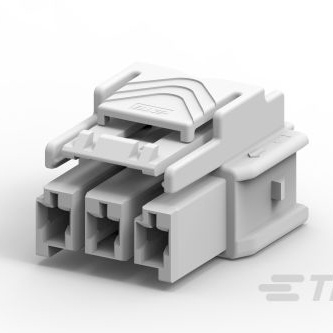

TE CONNECTIVITY 矩形连接器 - 外壳 5-2232362-3

5-2232362-3概述


    产品简介


    TE Connectivity 的 Power Triple Lock 矩形电源连接器
    TE Connectivity 的 Power Triple Lock 系列矩形电源连接器适用于各种高可靠性需求的应用场景。这些连接器专为电线对电线(Wire-to-Wire)连接设计,具有独特的三重锁定机制,以确保在极端条件下的可靠性和稳定性。产品采用Nylon GF材料制造,符合UL 94V-0防火等级标准,能够在广泛的工业环境中提供卓越的性能。

    技术参数


    - 中心线间距(Pitch): 6mm(.236英寸)
    - 插针位置数: 3
    - 接触类型: 插座型
    - 接线方式: 压接
    - 配置: 单排单线
    - 额定工作电压: 600 VDC
    - 工作温度范围: -55°C 到 105°C (-67°F 到 221°F)
    - 电缆出口角度: 180°
    - 外壳颜色: 自然色
    - UL 认证: UL 94V-0 和 UL E28476
    - 阻燃等级: UL 94V-0
    - 温升等级: GWT 750°C(无火焰)

    产品特点和优势


    1. 高可靠性: 三重锁定机制确保了连接的稳定性和抗震动能力,适合用于苛刻的工业环境。
    2. 广泛适用性: 可应用于各种高电压和高电流电路系统,如电力传输、汽车电子、工业自动化等。
    3. 灵活性: 单排单线的设计便于安装和布线,同时保证了空间利用效率。
    4. 安全性: 符合严格的防火标准(UL 94V-0),具备优秀的安全性能。
    5. 易于识别: 配备电路标识功能,方便用户进行安装和维护。

    应用案例和使用建议


    应用案例
    该连接器常用于汽车电子设备中的高电流电路,例如电动汽车的电池管理系统(BMS)和动力控制系统。在电力传输领域,也广泛用于风力发电机组的电源连接系统。
    使用建议
    - 正确的安装方法: 在压接前确保导线清洁无损,避免使用过度压力,以免损伤接线端子。
    - 定期检查: 定期检查连接器的机械连接状态,确保三重锁定机制正常工作。
    - 匹配附件: 建议搭配相应的压接工具和安装工具(如压接钳和插入工具)以确保最佳安装效果。

    兼容性和支持


    - 兼容性: 与多种标准和协议兼容,如UL认证的产品和行业标准,可以与其他同类连接器进行互换使用。
    - 技术支持: 提供全方位的技术支持服务,包括电话咨询、在线文档下载和技术问答。

    常见问题与解决方案


    1. 问题: 连接器插拔过程中出现接触不良。
    - 解决方案: 检查连接器是否有明显的物理损坏,如变形或裂痕;确保正确安装并测试三重锁定机制是否有效。
    2. 问题: 连接器工作时发热异常。
    - 解决方案: 确认电流负载在额定范围内;检查接触点是否存在氧化现象,及时清理。

    总结和推荐


    总结: TE Connectivity 的 Power Triple Lock 系列矩形电源连接器凭借其出色的可靠性和安全性,在工业应用中表现出色。其独特的三重锁定机制、广泛的温度适应能力和易于识别的特性,使其成为多种高电流和高电压电路的理想选择。
    推荐: 强烈推荐这款连接器用于高可靠性要求的工业和汽车电子应用。其出色的性能和可靠的连接能力将为您的项目带来额外的价值和保障。如果您有任何疑问或需要更多技术支持,请联系TE Connectivity官方客服。

5-2232362-3参数

参数
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Lock,Plug
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 21.7mm(长度)*16.3mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

5-2232362-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2232362-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-2232362-3 5-2232362-3数据手册

5-2232362-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
