TJT15022RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±260ppm/℃ 22Ω 150W 螺纹安装 120mm*80mm*10mm
供应商型号: N-TJT15022RJ
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 TJT15022RJ

TJT15022RJ概述

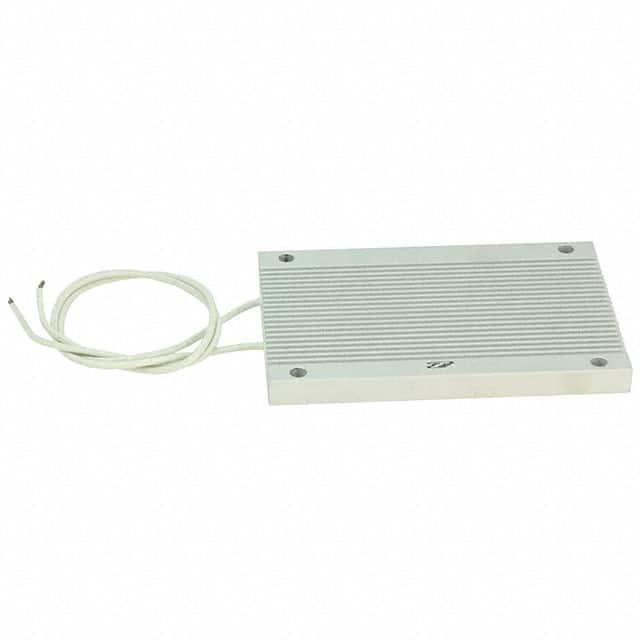

    铝制封装功率电阻:TJT系列

    产品简介


    铝制封装功率电阻TJT系列是一种高品质的高稳定性铝制封装低轮廓功率电阻,专为直接热沉安装设计。这种电阻在广泛的应用领域中表现出色,如电力系统、工业自动化、通信设备、以及各种需要高效能功率调节的应用场景。

    技术参数


    - 额定功率:TJT150(150W),TJT250(250W),TJT300(300W),TJT500(500W)
    - 电阻范围:1R0 – 1K0(TJT150),1R0 - 1K5(TJT250),1R0 – 1K7(TJT300),1R0 – 3K0(TJT500)
    - 绝缘电阻:> 500 MΩ(干态/常态)
    - 温度系数:< ± 260 PPM/°C
    - 容差:±5%
    - 工作温度:从 -25°C 到 250°C
    - 降额:线性降额至250°C时100%,260°C时0%
    - 温度耐受性:5倍额定电压持续5秒内 < ± (1% + 0.05Ω)
    - 负载寿命:额定功率下(1.5小时开 - 1.5小时关)运行1000小时 < ± 1%

    产品特点和优势


    TJT系列铝制封装功率电阻具备以下几个显著的特点和优势:
    - 出色的热传导性能:可以直接与热沉接触,提高散热效率。
    - 优秀的电气稳定性:提供稳定的阻值变化,适合长期可靠使用。
    - 广泛的电阻值选择:涵盖多个阻值范围,满足不同需求。
    - 非感性版本:适用于高频应用场合。
    - 定制终端和安装方式:支持各种定制化需求,适应多种应用场景。

    应用案例和使用建议


    TJT系列铝制封装功率电阻适用于多种应用场景,例如电源管理、电机驱动和变频器控制。在这些应用场景中,良好的热传导性能可以有效降低工作温度,从而延长使用寿命并提高可靠性。
    - 电源管理系统:在高功率密度的应用中,TJT系列能够高效地散热,保持稳定的工作状态。
    - 电机驱动和变频器控制:在这些应用场景中,TJT系列通过有效的散热管理确保了系统的稳定运行。
    使用建议:
    - 在进行安装时,确保电阻与热沉充分接触,以实现最佳的散热效果。
    - 在进行电路设计时,考虑到电阻的工作温度范围,并留有足够的安全裕度。

    兼容性和支持


    TJT系列铝制封装功率电阻符合RoHS标准,确保在环保方面无任何顾虑。此外,TE Connectivity还提供全面的技术支持和售后服务,可通过电子邮件、电话或在线聊天的方式获得帮助。

    常见问题与解决方案


    - Q: TJT系列铝制封装功率电阻是否支持定制?
    - A: 是的,TJT系列支持定制化终端和安装方式,可以根据客户需求进行调整。

    - Q: 在高温环境下,电阻是否会损坏?
    - A: TJT系列具有良好的温度耐受性,在高达250°C的工作温度下仍能保持稳定性能。

    总结和推荐


    综上所述,TJT系列铝制封装功率电阻凭借其出色的热传导性能、高电气稳定性和广泛的应用范围,在市场上具有较高的竞争力。推荐在高功率密度和高可靠性要求的应用中使用该产品。

TJT15022RJ参数

参数
引脚数量 -
电阻值 22Ω
温度系数 ±260ppm/℃
精度 ±5%
额定功率 150W
电阻个数 -
长*宽*高 120mm*80mm*10mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

TJT15022RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TJT15022RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TJT15022RJ TJT15022RJ数据手册

TJT15022RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 34.1532 ¥ 290.3022
20+ $ 33.1866 ¥ 282.0861
200+ $ 30.7836 ¥ 261.6606
400+ $ 28.6926 ¥ 243.8871
1000+ $ 26.6016 ¥ 226.1136
库存: 4
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1161.2
直接购买
加入购物车
