1-1969688-2

厂牌: TE CONNECTIVITY
产品描述: 耐高温三重锁定电源连接器接头与对应的插头插接。它们提供多种选项。
供应商型号: N-1-1969688-2
供应商: 云汉优选
标准整包数: 1

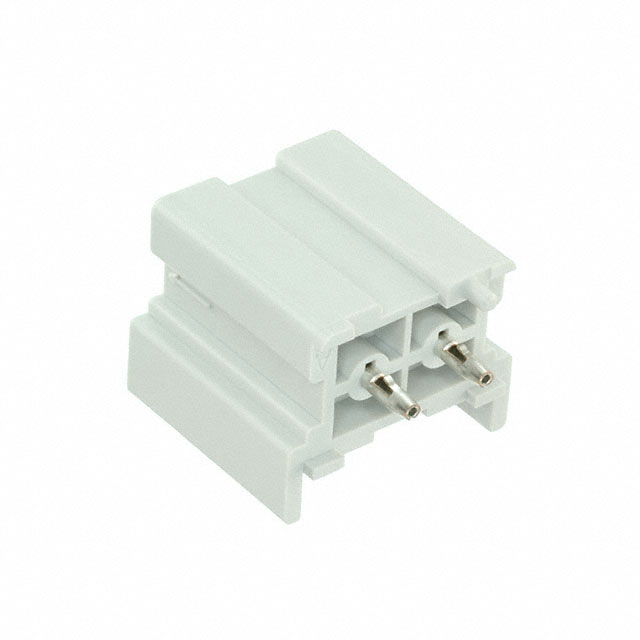

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1-1969688-2

1-1969688-2概述

    POWER TRIPLE LOCK PCB Headers 技术手册

    1. 产品简介


    POWER TRIPLE LOCK PCB Headers 是一种连接器系统,用于实现电线到电路板的连接。其主要功能是通过一系列座子和插头实现可靠而稳固的电气连接。这类连接器广泛应用于工业控制、自动化设备、通信系统及消费电子产品等领域。

    2. 技术参数


    以下是根据技术手册整理出的 POWER TRIPLE LOCK PCB Headers 的主要技术规格和性能参数:
    - 电压等级: 600V AC/DC
    - 电流等级: 见下表(根据不同电路数量的最大电流承载能力)
    - 温度等级:
    - 标准温度: -55°C 至 +105°C
    - 高温版本: -55°C 至 +150°C(需搭配高温插头使用)
    - 绝缘电阻:
    - 初始: 1000 MΩ 最小
    - 最终: 100 MΩ 最小
    - 耐压强度:
    - 初始: 3.2 kV AC(海平面)
    - 最终: 2.2 kV AC(海平面)
    - 温度上升:
    - 在指定电流条件下,最大温度上升不超过30°C
    - 机械测试:
    - 振动: 无超过1µs的电气中断
    - 冲击: 无超过1µs的电气中断
    - 耐腐蚀性:
    - 盐雾试验: 无腐蚀影响
    | 电路数量 | 最大电流 (A) |

    | 2 | 20 (垂直头) / 19.5 (直角头) |
    | 3 | 19 (垂直头) / 18.5 (直角头) |
    | 4 | 18 (垂直头) / 17.5 (直角头) |
    | 5 | 17 (垂直头) / 16.5 (直角头) |

    3. 产品特点和优势


    POWER TRIPLE LOCK PCB Headers 具有以下几个显著特点和优势:
    - 高可靠性: 通过严格的振动和冲击测试,确保在恶劣环境下也能保持稳定的电气连接。
    - 高耐温性: 标准版本可承受高达105°C的温度,高温版本则可达150°C,适用于极端环境条件。
    - 优秀的绝缘性能: 低漏电电流,高绝缘电阻,保证长期稳定运行。
    - 兼容多种电流需求: 提供不同电流等级的产品以满足多样化的应用场景。

    4. 应用案例和使用建议


    POWER TRIPLE LOCK PCB Headers 在工业控制、自动化设备和通信系统中广泛应用。例如,在工业自动化生产线中,该连接器可以用于连接传感器和控制器,确保数据传输的可靠性。为了进一步提升使用效果,建议如下:
    - 选择合适的插头: 确保与所用电源的电压和电流匹配。
    - 环境适应性考虑: 根据实际应用环境选择合适温度范围的产品。

    5. 兼容性和支持


    POWER TRIPLE LOCK PCB Headers 可与符合相同标准的插头相兼容,确保良好的连接性能。此外,制造商提供了全面的技术支持和维护服务,包括详细的安装指南和故障排查方法。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 插拔时连接不稳。
    - 解决方案: 检查是否正确安装,确保插头和插座清洁且无损坏。

    - 问题: 温度上升过快。
    - 解决方案: 确认使用的电线大小和电路设计符合规范,避免电流过大。
    - 问题: 绝缘电阻下降。
    - 解决方案: 确保安装环境干燥,避免长时间暴露于湿气环境中。

    7. 总结和推荐


    POWER TRIPLE LOCK PCB Headers 是一款高性能的连接器产品,以其卓越的可靠性和广泛的适用性在市场上表现出色。其出色的电气性能和耐环境性能使其成为各种复杂应用场景的理想选择。综上所述,强烈推荐此产品用于需要高可靠性的电子设备中。

1-1969688-2参数

参数
针脚数 2pin
间距-配接 6mm
排数 1
排距 -
颜色 灰色
防护等级 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 -
触头镀层 - 配接
额定电流 20A
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

1-1969688-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1969688-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 1-1969688-2 1-1969688-2数据手册

1-1969688-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
