3-1630186-3

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±3% ±30ppm/℃ 15KΩ 50W 底座安装 72.5mm*30mm*17mm
供应商型号: 3-1630186-3
供应商: Master
标准整包数: 5
TE CONNECTIVITY 其它固定电阻 3-1630186-3

3-1630186-3概述

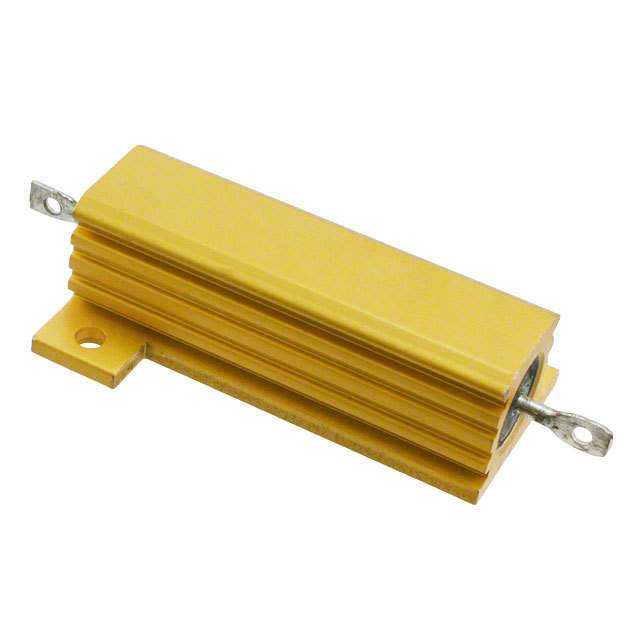

    高性能铝制封装功率电阻:HS系列

    产品简介


    铝制封装功率电阻HS系列是一系列高性能、稳定可靠的绕线电阻。这些电阻能够高效地将高功率迅速转换为热量,并通过铝制外壳传导到指定的散热片。HS系列提供多种型号,从5瓦特到300瓦特不等,适用于广泛的工业和电气应用场合。
    主要应用领域包括制动电阻、平衡电阻、电容器充电和放电、过压保护、滤波、电气机械等领域的一般用途。此外,HS系列产品还通过分销渠道广泛供应。

    技术参数


    | 参数 | HSA5-HSA50 | HSC75-HSC300 |
    |
    | 功率等级(瓦特) | 5, 10, 25, 50 | 75, 100, 150, 200, 250, 300 |
    | 散热片下功耗 | 10, 16, 25, 50 | 75, 100, 150, 200, 250, 300 |
    | 无散热片功耗 | 5.5, 8, 12.5, 20 | 45, 50, 55, 60, 75 |
    | 最小电阻值(欧姆) | 0.1 | 0.5 |
    | 最大电阻值(欧姆) | 10K | 100K |
    | 工作电压(直流或交流有效值)(伏特) | 160, 265, 550, 1250 | 1900, 2500 |
    | 绝缘电阻(兆欧) | 干燥条件下:10,000MΩ 最低
    湿气测试后:1000MΩ 最低 | 干燥条件下:10,000MΩ 最低
    湿气测试后:1000MΩ 最低 |
    | 击穿电压(峰值交流)(伏特) | 1400, 1400, 2500, 2500 | 5000, 5600, 5600, 5600 |

    产品特点和优势


    HS系列铝制封装功率电阻的特点和优势显著。它们经过了长期验证的可靠性和稳定性,能够在各种环境中保持一致的性能。作为市场上最大范围的产品之一,它能满足几乎所有行业的基准需求。定制设计服务进一步提升了其灵活性,确保能适应不同的应用需求。这些电阻具有低电阻、低电感和高电压版本,能够满足多样化的应用需求。

    应用案例和使用建议


    HS系列铝制封装功率电阻广泛应用于工业设备、电源和牵引系统中。在制动电阻、平衡电阻等应用中,HS系列能提供出色的性能。例如,在制动电阻的应用中,这些电阻可以有效地吸收和消散能量,提高系统的整体效率。使用时,建议确保良好的散热条件,以保证最佳性能。根据手册提供的负载曲线图,合理分配功耗和冷却时间对于延长电阻寿命至关重要。

    兼容性和支持


    HS系列铝制封装功率电阻与各种设备和其他电子元器件高度兼容,适用于广泛的应用场景。厂商TE Connectivity提供全方位的支持和维护,包括脉冲应用方面的专业建议、高压应用的信息提供及特殊安装和终端类型的服务。客户可以通过电子邮件、电话或在线聊天获得技术支持。

    常见问题与解决方案


    1. 问:电阻的工作温度是多少?
    答: 标准工作温度通常为25°C。根据手册中的散热图表,具体型号的功耗与散热片温度之间存在关系,应确保在最高额定温度下使用。
    2. 问:如何确保绝缘电阻符合标准?
    答: 按照手册中的测试标准进行,干燥条件下电阻的绝缘电阻应不低于10,000MΩ。湿气测试后,这一数值应不低于1000MΩ。

    总结和推荐


    综上所述,HS系列铝制封装功率电阻凭借其高可靠性、广泛应用范围和强大的技术支持成为市场上非常受欢迎的选择。无论是对于需要高效、可靠电阻的应用,还是需要特别定制的特定应用,HS系列都是一个值得推荐的优秀产品。

3-1630186-3参数

参数
电阻值 15KΩ
温度系数 ±30ppm/℃
精度 ±3%
额定功率 50W
电阻个数 -
引脚数量 -
长*宽*高 72.5mm*30mm*17mm
安装方式 底座安装

3-1630186-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1630186-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 3-1630186-3 3-1630186-3数据手册

3-1630186-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.3856 ¥ 28.676
50+ $ 2.9277 ¥ 24.3429
100+ $ 2.9136 ¥ 24.2251
300+ $ 2.8196 ¥ 23.4314
500+ $ 2.7915 ¥ 22.8599
1000+ $ 2.7778 ¥ 22.7475
2500+ $ 2.7641 ¥ 22.6352
5000+ $ 2.7641 ¥ 22.6352
库存: 186
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 143.38
