4-641190-6

厂牌: TE CONNECTIVITY
产品描述: Nylon Gold Plated Receptacle: 2.54mm, Standard Rectangular Connectors, Connector Assembly, No Mating Alignment, MTA 100
供应商型号: A113706-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-641190-6

4-641190-6概述


    产品简介

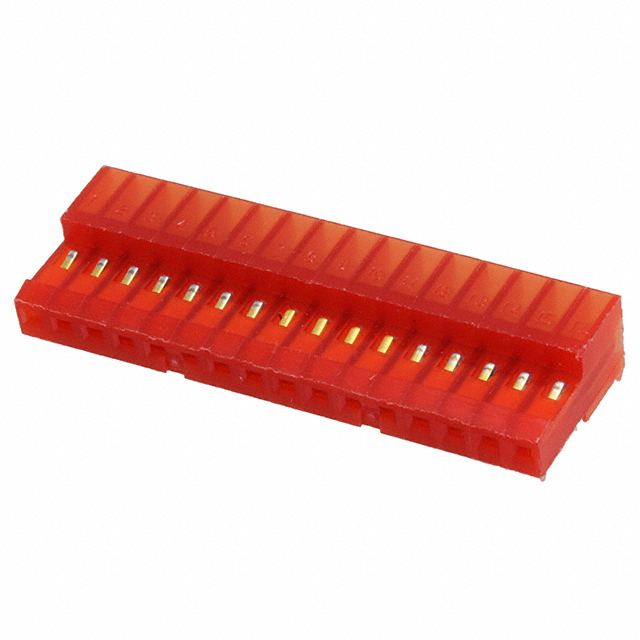

    产品名称: MTA 100标准矩形连接器组装件
    产品类型: 接收端连接器组装件
    主要功能: 用于电线与板的连接,支持绝缘位移(IDC)和压接(Crimp)操作
    应用领域: 适用于电子设备中的信号传输,广泛应用于通信、工业自动化、消费电子等领域

    技术参数


    - 电压: 250 VAC
    - 接触电流: 最大5A
    - 接触面积: 额定0.3-0.4mm²
    - 操作温度范围: -55°C至105°C
    - 插拔次数: 未明确提供
    - 防护等级: 非屏蔽(Shielded: No)
    - 接触材料: 接触部分镀金(Gold Plated),基材为镍(Nickel Underplate)
    - 锁紧机制: 通过斜坡(Locking Ramp)实现锁定
    - 中心线间距: 2.54mm
    - 接触点数: 16个
    - 外形尺寸:
    - 高度: 13.21mm
    - 宽度: 6.99mm
    - 长度: 40.64mm

    产品特点和优势


    - 兼容性高: 可以与多种标准电缆兼容
    - 结构坚固: 采用尼龙6/6材料,具有良好的耐温性能和机械强度
    - 安装简便: 支持快速绝缘位移和压接安装
    - 标准化设计: 符合行业标准如CSA、UL等认证,确保产品可靠性和安全性

    应用案例和使用建议


    应用案例:
    - 在智能家居控制系统中,用于连接传感器和控制模块之间的信号传输。
    - 在工业自动化系统中,用于连接控制器和执行机构的信号传输。
    使用建议:
    - 在安装时应注意接触点的清洁和预压接处理,以确保良好的电接触性能。
    - 为了防止过热,建议避免长时间在高温环境下使用。

    兼容性和支持


    - 兼容性: 该连接器可与TE的其他标准矩形连接器如CAT-104MTA-NYLCC和58579-1等配合使用。
    - 支持: 提供技术支持热线 +1 800 522 6752,客户还可以访问TE官网获取更多文档和下载CAD模型。

    常见问题与解决方案


    1. 问题: 连接器接触不良
    - 解决方案: 确保接触点清洁,并进行正确的预压接处理。

    2. 问题: 插拔力过大
    - 解决方案: 检查是否有异物阻塞,或者考虑更换为润滑型接触片。

    3. 问题: 信号干扰
    - 解决方案: 检查线路是否有屏蔽,如有需要可加装屏蔽层。

    总结和推荐


    总结: 该MTA 100标准矩形连接器组装件在设计上表现出色,拥有较高的可靠性、广泛的兼容性和优良的机械性能。该产品能够满足大多数工业和消费电子领域的信号传输需求。
    推荐: 强烈推荐给那些需要在严苛环境中工作的应用场合,如工业自动化系统、通信设备和智能家居系统等。其便捷的安装方式和高可靠性使其成为同类产品的理想选择。

4-641190-6参数

参数
触头镀层厚度 380nm
颜色 红色
针脚数 16pin
间距 2.54mm
电缆端接 IDC
线规 22 AWG
类型 Locking Ramp,Receptacle
排数 1
触头镀层
长*宽*高 40.64mm(长度)*13.21mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4-641190-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-641190-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-641190-6 4-641190-6数据手册

4-641190-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
