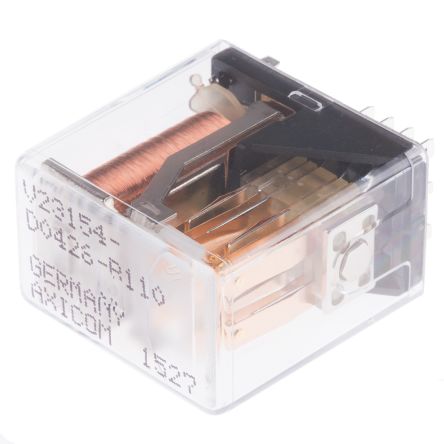

V23154D 426B110 5-1393807-7

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, Cradle N, 线圈电压48V 直流, 单刀双掷, 表面贴装
供应商型号: 2684436
供应商: 欧时
标准整包数: 1
TE CONNECTIVITY 信号继电器 V23154D 426B110 5-1393807-7

V23154D 426B110 5-1393807-7概述

    Cradle Relay 技术手册

    1. 产品简介


    Cradle Relay 是一款多功能继电器,提供多种型号以适应不同的应用需求。它具有以下主要特点:
    - 大小:I、II 或 III 型,可根据实际需求选择。
    - 触点设计:2、4 或 6 极常开(c/o)设计,提供单触点或双触点选项。
    - 安装方式:插件型或 PCB 型。
    - 环境保护:防尘设计,可选密封型。
    - 线圈选项:可提供双稳态(极化)线圈和交流线圈(按需定制)。

    2. 技术参数


    以下为 Cradle Relay 的关键技术参数:
    | 参数 | 描述 |

    | 操作电压 (直流) | 5V 至 125V |
    | 功耗 | 0.8W 至 1.0W |
    | 最大切换电压 (直流) | 150V 至 250V |
    | 最大切换电流 (直流) | 2A 至 5A |
    | 最大功率额定值 (直流) | 35W 至 140W |
    | 最大功率额定值 (交流) | 50VA 至 500VA |
    | 工作温度范围 | -40°C 至 +70°C |
    | 操作时间 (约) | 7.5ms (6 极版本为 16ms) |
    | 释放时间 (约) | 3ms (6 极版本为 2ms) |
    | 切换频率 (最大) | 50次/秒 (6 极版本为 10次/秒) |
    | 测试电压 (相间) | 500V AC RMS |
    | 测试电压 (触点间) | 500V AC RMS (6 极版本为 1000V AC RMS) |
    | 测试电压 (触点/框架) | 500V AC RMS (6 极版本为 1000V AC RMS) |

    3. 产品特点和优势


    - 多触点设计:可根据需要选择2、4或6极常开设计,提供更大的灵活性。
    - 高可靠性:机械寿命可达1000万次,确保长期稳定运行。
    - 宽电压范围:支持5V至125V的宽电压操作,适用于多种应用场景。
    - 多环境适应:工作温度范围为-40°C至+70°C,可在恶劣环境下使用。
    - 高切换速率:最高可达50次/秒,适用于需要高频切换的应用。

    4. 应用案例和使用建议


    Cradle Relay 广泛应用于电信、自动化控制系统、医疗设备等领域。例如,在自动化生产线中,可以用于控制各种设备的启动和停止。使用时应注意:
    - 电源电压:确保电源电压在推荐范围内(推荐使用20%的过电压),特别是在较高环境温度下。
    - 安装方式:根据具体应用场景选择插件型或PCB型。

    5. 兼容性和支持


    Cradle Relay 可与各种标准插座和终端座配合使用,包括不同大小的PCB终端座和焊接终端座。此外,制造商提供了详尽的技术支持和维护服务。

    6. 常见问题与解决方案


    - Q1: 如何选择合适的线圈电压?
    - A1: 根据具体应用需求,参考产品手册中的“Pin Designations”表格,选择适合的操作电压。

    - Q2: 如何确保良好的电气连接?
    - A2: 使用合适的焊接工艺,并定期检查触点是否接触良好。

    7. 总结和推荐


    Cradle Relay凭借其高可靠性和广泛的适用性,在多个行业中有广泛的应用前景。其独特的多触点设计和宽电压操作能力使其在市场上具备强大的竞争力。我们强烈推荐使用 Cradle Relay 在需要高频切换和高可靠性的场合。

V23154D 426B110 5-1393807-7参数

参数
直流开关电压 -
交流线圈电压 -
触头外形 -
运行时间 -
线圈电流 -
交流开关电压 125V
最大开关电流 2A
线圈电阻 3.2KΩ
插入损耗 -
直流线圈电压 48V
负载电流额定值 -
绝缘 -
释放时间 -
长*宽*高 30mm*30mm*30mm
安装方式 贴片安装,通孔安装

V23154D 426B110 5-1393807-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23154D 426B110 5-1393807-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23154D 426B110 5-1393807-7 V23154D 426B110 5-1393807-7数据手册

V23154D 426B110 5-1393807-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 126.5958 ¥ 1069.7344
5+ $ 121.5433 ¥ 1027.0406
10+ $ 116.4779 ¥ 984.2382
库存: 51
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1069.73
