1903118-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀金压接端子 公端子, Dynamic 1000系列, 最大0.9mm², 最小0.3mm²
供应商型号: 26M-1903118-2
供应商: 云汉优选
标准整包数: 1

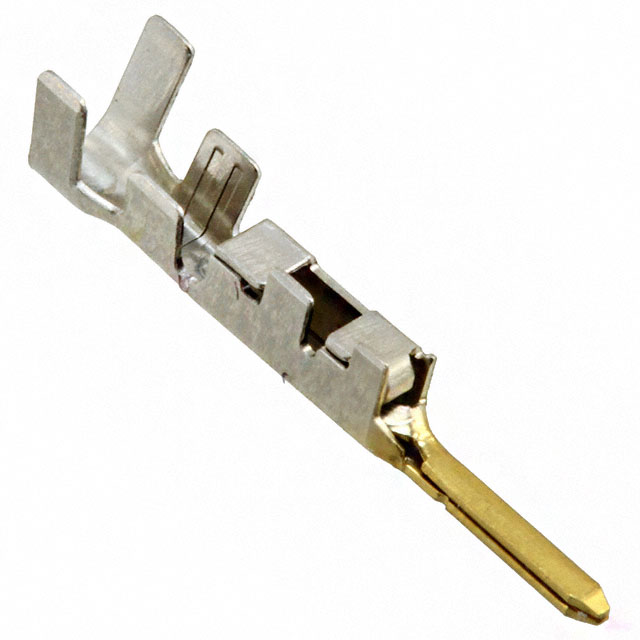

TE CONNECTIVITY 矩形连接器 - 触头 1903118-2

1903118-2概述

    # 电子元器件产品技术手册

    产品简介


    本文将详细介绍一款动态1000系列接线端子——型号为1903118-2的Tab Contact(金触点)。该产品广泛应用于信号传输领域,能够处理从22到18 AWG的电线尺寸,对应线径范围为0.34至0.86 mm²。其设计目标在于确保可靠的电气连接,适用的工作温度范围为-55°C至105°C,适用于动态操作场合。

    技术参数


    以下是产品的详细技术参数:
    - 电线尺寸: 0.34 – 0.86 mm²(22 – 18 AWG)
    - 接触载流能力: 最大电流5 A
    - 温度范围: -55 – 105°C [-67 – 221°F]
    - 接线类型: 铆钉式接线端子
    - 接触面积电镀材料: 金
    - 插拔力: 宽度:0.7 mm [0.027 in];厚度:0.5 mm [0.02 in]

    产品特点和优势


    - 可靠性和稳定性:采用金电镀层,增强接触稳定性和抗腐蚀性能。
    - 广泛的适用性:适合各种电线尺寸和材料,适应多种电气环境。
    - 温度耐受性:能够在极端温度条件下稳定工作,满足动态操作要求。
    - 易于安装:设计简洁,便于快速组装和拆卸,减少安装时间。

    应用案例和使用建议


    应用案例
    1. 工业自动化系统:用于连接传感器和执行器,确保信号传输的可靠性。
    2. 车辆电子系统:在汽车动力系统中用于高压和低压电气连接,保障安全性和耐用性。
    3. 通信设备:在复杂的通信网络中,用于连接各类模块和组件,确保高效的数据传输。
    使用建议
    - 在安装过程中,确保电线和接线端子之间的连接紧密,避免松动。
    - 检查接触面是否有氧化物或其他杂质,保持清洁有助于提高电气性能。
    - 定期进行检查和维护,以确保长期稳定运行。

    兼容性和支持


    兼容性
    - 本产品可与其他型号的接线端子和相关配件搭配使用,形成完整的连接系统。
    - 具体兼容的部件包括:
    - EXTRACTION TOOL FOR DYNAMIC 1000 SERIES
    - CCII D1000 2L REC TAB 22-18 ASSY
    - DYNAMIC 1200D TAB HSG 20P P/M
    支持
    - 技术支持热线: +1 800 522 6752
    - 产品页面: 可在TE官网找到更多合规文档和技术资料。

    常见问题与解决方案


    问题1:接触不良
    - 解决方案: 检查接触面是否清洁,必要时重新清洗并重新安装。
    问题2:温度异常导致失效
    - 解决方案: 确保安装位置远离热源,并根据手册建议进行定期检查。
    问题3:电线过热
    - 解决方案: 检查电线尺寸是否匹配,并确保电线接触良好,必要时更换更大规格的电线。

    总结和推荐


    综上所述,1903118-2型Tab Contact以其卓越的性能、稳定的电气连接和广泛的适用范围,成为众多应用场合的理想选择。特别适合需要高可靠性和稳定性的场合。我们强烈推荐此产品给追求高性能的用户和企业。如果您有任何疑问或需要进一步的技术支持,请随时联系制造商的技术支持团队。

1903118-2参数

参数
触头端接 压接
触头镀层厚度 380nm
类型 Connector Power
线规 18-22 AWG
触头镀层
长*宽*高 14.15mm(长度)*2.84mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

1903118-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1903118-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 1903118-2 1903118-2数据手册

1903118-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
