7-338728-8

厂牌: TE CONNECTIVITY
产品描述: Micro-MaTch Male-on-Board 连接器设计用于焊接到标称厚度为 1.6mm 的印刷电路板 (PCB)。采用 Micro-MaTch 接触弹簧系统,具有与配合面平行的凹进焊接架,可加强固定。极化外壳。
供应商型号: A116315CT-ND
供应商: Digi-Key
标准整包数: 1

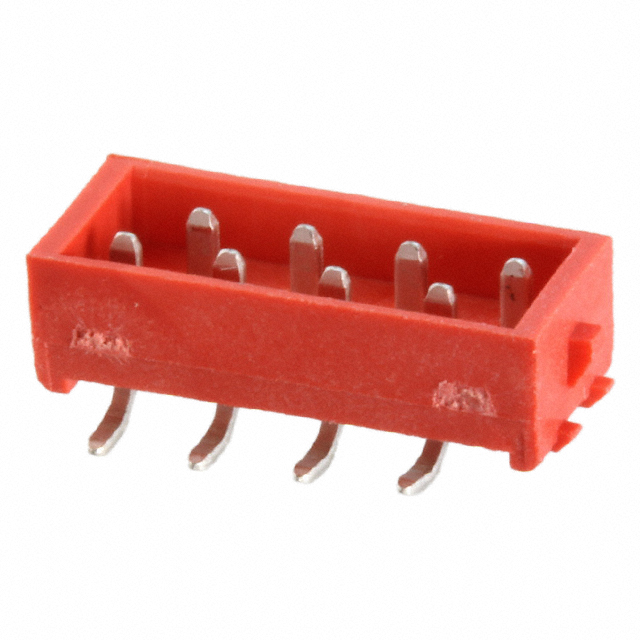

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 7-338728-8

7-338728-8概述

    Micro-MaTch Male On Board SMD Connector 技术手册

    1. 产品简介


    Micro-MaTch Male On Board SMD Connector 是一款专为电子设备设计的高性能连接器。它主要用于板对板和线对板连接,适用于通信、工业控制、医疗设备及消费电子等多个领域。该连接器采用SMD(表面贴装)设计,能够方便快捷地进行安装,同时具备良好的电气特性和机械稳定性。

    2. 技术参数


    Micro-MaTch Male On Board SMD Connector 的关键技术参数如下:
    - 接触材料:磷青铜,确保长期可靠性和低电阻。
    - 接触插针长度:最小焊锡路径长度为1.5毫米。
    - 接口间距:1.27毫米(标准)。
    - 接触基材:不锈钢。
    - 尺寸:
    - 厚度:根据不同型号分别为3.8 mm至10.2 mm。
    - 宽度:固定为24 mm或44 mm。
    - 高度:随着位置数增加而变化,范围在8.3 mm至28.6 mm之间。


    3. 产品特点和优势


    Micro-MaTch Male On Board SMD Connector 具有以下显著优势:
    - 高可靠性:使用磷青铜作为接触材料,保证了连接器的耐用性和长期稳定运行。
    - 便捷安装:SMD设计使得安装更为简便,降低了生产成本。
    - 多样化配置:提供多种位置数选择,以满足不同应用需求。
    - 优秀的电气特性:低接触电阻,高电流承载能力,适合于高频信号传输。


    4. 应用案例和使用建议


    Micro-MaTch Male On Board SMD Connector 广泛应用于各种电子设备中,例如:
    - 通信设备:用于信号传输和电源分配。
    - 工业控制:提供可靠的连接解决方案,确保控制系统高效运行。
    - 医疗设备:高可靠性要求下的精密连接。
    使用建议:
    - 在安装过程中,确保PCB布局符合推荐规范,避免电气干扰。
    - 在进行焊接操作时,注意焊锡量的控制,防止短路或接触不良。

    5. 兼容性和支持


    - 兼容性:该连接器可以与其他Micro-MaTch系列的产品无缝集成,便于系统的扩展和升级。
    - 厂商支持:TE Connectivity 提供全方位的技术支持和售后服务,包括产品选型指导、安装培训及故障排除服务。

    6. 常见问题与解决方案


    - Q: 安装过程中出现接触不良怎么办?
    - A: 确保接触点清洁无污染,检查焊接是否到位,必要时重新焊接。
    - Q: 连接器出现异常发热如何处理?
    - A: 检查是否存在短路或过载情况,如有需要及时更换连接器,并检查电路布局是否合理。

    7. 总结和推荐


    Micro-MaTch Male On Board SMD Connector 面向市场需求提供了可靠的解决方案,特别适合需要高频信号传输和复杂应用环境的场合。其坚固耐用的设计、优秀的电气性能以及TE Connectivity 提供的全面支持,使其成为许多电子设备的理想选择。因此,强烈推荐在相关项目中选用此产品。

7-338728-8参数

参数
间距-配接 2.54mm
防护等级 -
类型 Header,Latch Lock
触头镀层 - 配接
排数 2
触头镀层厚度 - 配接 3μm
颜色 红色
额定电流 1.5A
针脚数 8pin
长*宽*高 13.4mm(长度)*6.5mm(高度)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

7-338728-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-338728-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 7-338728-8 7-338728-8数据手册

7-338728-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.128 ¥ 24.8227
10+ $ 2.3015 ¥ 19.2608
100+ $ 1.8761 ¥ 15.7002
500+ $ 1.6266 ¥ 13.6125
1000+ $ 1.5297 ¥ 12.8016
5000+ $ 1.4655 ¥ 12.2648
库存: 8693
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.82
