YR1B3K01

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 3.01KΩ ±0.1% 250mW ±15ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: U-YR1B3K01
供应商: 云汉优选
标准整包数: 1000

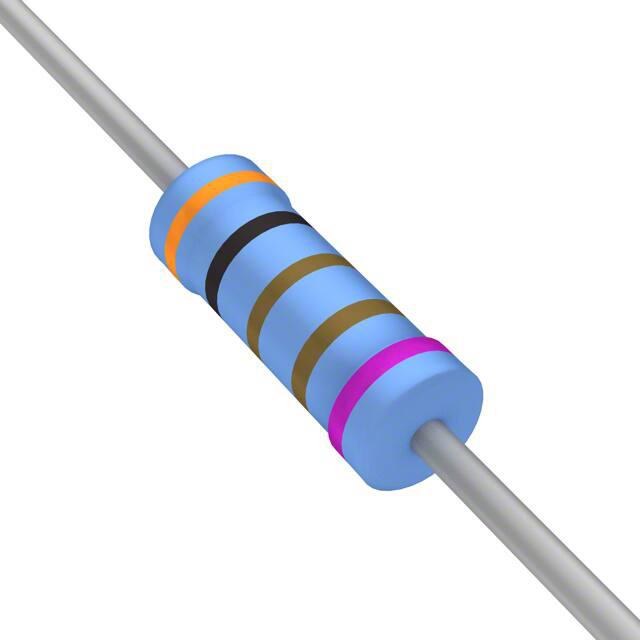

TE CONNECTIVITY 通孔电阻 YR1B3K01

YR1B3K01概述

    精密电阻技术手册

    产品简介


    YR1B3K01CC是一款精密薄膜电阻器,适用于多种电路应用。作为一款通过孔型(Through-Hole)电阻器,它具有出色的精度和稳定性,能够满足高精度测量及控制的需求。它的主要特点包括:额定功率为0.25瓦特,阻值为3.01千欧姆(±0.1%),温度系数为±15 ppm/°C,引脚类型为轴向引脚(Axial-Leaded)。这款电阻器适用于需要精确阻值和稳定性的电路设计。

    技术参数


    - 额定功率: 0.25瓦特
    - 阻值: 3.01千欧姆(±0.1%)
    - 温度系数: ±15 ppm/°C
    - 电气特性: 操作电压高达250伏特
    - 尺寸: 6.3 x 2.3毫米
    - 封装方式: 子弹头式包装(Ammo Packed)
    - 引脚数量: 双端子
    - 材料: 铜基端子
    - 操作温度范围: -65至155摄氏度

    产品特点和优势


    1. 高精度: 阻值精度为±0.1%,确保在各种环境下的稳定性和可靠性。
    2. 稳定的温度系数: ±15 ppm/°C,适用于广泛的工作温度范围。
    3. 紧凑设计: 尺寸仅为6.3 x 2.3毫米,适合空间受限的应用场合。
    4. 高耐热性: 能够承受较高的操作电压(250V),适用于高压应用。
    5. 抗化学腐蚀: 铜基端子具有较好的化学稳定性和抗氧化能力。
    6. 环保材料: 符合RoHS、REACH等环保标准,适用于绿色产品设计。

    应用案例和使用建议


    YR1B3K01CC的高精度和稳定性能使其适用于以下应用领域:
    - 通信设备: 用于信号调理和滤波电路。
    - 医疗设备: 用于精密测量和控制。
    - 工业自动化: 用于精密传感器和控制回路。
    - 消费电子产品: 用于音频和视频设备中的精密电路。
    使用建议:
    1. 安装位置选择: 选择通风良好且避免过热的位置,以确保最佳工作性能。
    2. 引脚焊接: 使用合适的焊料和焊接工艺,确保良好的电气连接和机械强度。
    3. 散热管理: 在高功耗情况下,注意散热措施,避免过热导致的损坏。

    兼容性和支持


    YR1B3K01CC与以下产品兼容:
    - Eurocard Connectors: TE Part # 2-1676913-7, YR1 0.1% 1M0; TE Part # 1622796-6, YR1 0.1% 10K; TE Part # 1622796-2, YR1 0.1% 100R; TE Part # 1622796-1, YR1 0.1% 100K; TE Part # 2-1676913-6, YR1 0.1% 1K0。
    技术支持和售后服务:
    - 如需支持,请拨打:+1 800 522 6752。
    - 访问产品页面获取更多文档和资料:[TE.com](https://www.te.com/)。

    常见问题与解决方案


    1. 问题: 电阻器长时间使用后出现性能下降。
    - 解决方案: 检查周围环境温度,避免高温环境;定期检查和更换可能受损的电阻器。

    2. 问题: 引脚焊接时出现虚焊。
    - 解决方案: 确保焊接工艺符合要求,使用适当的焊料和工具,确保充分焊接。
    3. 问题: 电阻器在高温环境下表现不佳。
    - 解决方案: 调整电阻器的使用环境,选择合适的散热措施,如加装散热片或风扇。

    总结和推荐


    YR1B3K01CC是一款高精度、高可靠性的精密薄膜电阻器,适用于广泛的工业和消费类电子应用。其卓越的精度和稳定性,以及良好的环境适应性和耐用性,使其成为众多工程师的首选。我们强烈推荐这款产品用于需要高精度电阻器的设计项目中。
    希望以上信息对您有所帮助。如果您有任何进一步的问题或需求,请随时联系我们。

YR1B3K01参数

参数
电阻值 3.01KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

YR1B3K01厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B3K01数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B3K01 YR1B3K01数据手册

YR1B3K01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2385 ¥ 2.0273
2000+ $ 0.171 ¥ 1.4533
20000+ $ 0.1642 ¥ 1.3959
40000+ $ 0.155 ¥ 1.3178
100000+ $ 0.1428 ¥ 1.2138
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2027.3
