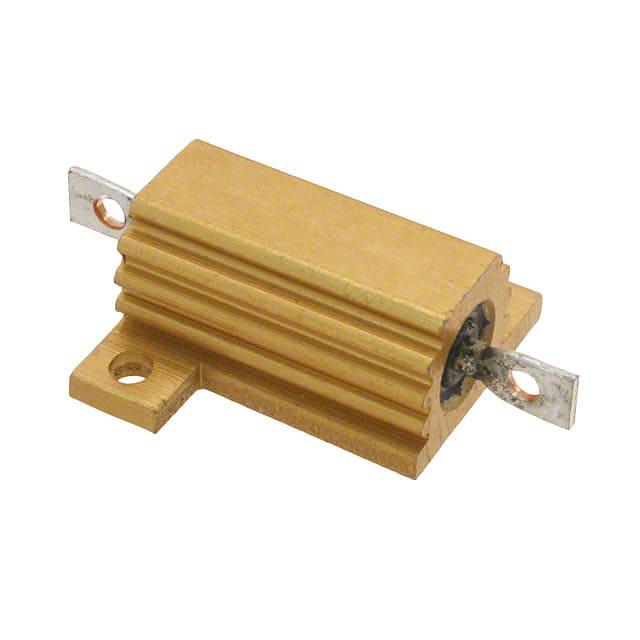

HSA10470RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 470Ω ±5% ±30ppm/℃ 法兰安装 21mm*21mm*11mm
供应商型号: A102121-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 HSA10470RJ

HSA10470RJ概述

    电子元器件产品技术手册:铝壳功率电阻器

    1. 产品简介


    铝壳功率电阻器(型号HS系列)是一种适用于广泛用途的高稳定性和高品质电阻器。该系列电阻器设计用于在有限空间内以相对较低的表面温度高效地耗散大功率。产品类型涵盖了从5瓦特到300瓦特的范围,且提供高达500瓦特和1000瓦特的定制版本。铝壳功率电阻器具有广泛的适用性,可以应用于多个行业,包括制动电阻、平衡电阻、电容充电放电、保护电路(Crowbar)、滤波器、电机驱动系统等领域。

    2. 技术参数


    | 参数 | HSA5 | HSA10 | HSA25 | HSA50 | HSC75 |
    |
    | 散热器附带散热能力(W) | 10 | 16 | 25 | 50 | 75 |
    | 无散热器散热能力(W) | 5.5 | 8 | 12.5 | 20 | 45 |
    | 最小欧姆值 | R01 | R01 | R01 | R01 | R05 |
    | 最大欧姆值 | 10K | 15K | 36K | 100K | 50K |
    | 最大工作电压(直流或交流有效值) | 160 | 265 | 550 | 1250 | 1400 |
    | 击穿电压(交流峰值) | 1400 | 1400 | 2500 | 2500 | 5000 |
    | 稳定性(1000小时电阻变化率) | 1% | 1% | 1% | 2% |
    | 参数 | HSC100 | HSC150 | HSC200 | HSC250 | HSC300 |
    |
    | 散热器附带散热能力(W) | 100 | 150 | 200 | 250 | 300 |
    | 无散热器散热能力(W) | 50 | 55 | 50 | 60 | 75 |
    | 最小欧姆值 | R05 | R10 | R10 | R10 | R10 |
    | 最大欧姆值 | 100K | 100K | 50K | 68K | 82K |
    | 最大工作电压(直流或交流有效值) | 1900 | 2500 | 1900 | 2200 | 2500 |
    | 击穿电压(交流峰值) | 5000 | 5000 | 5600 | 5600 | 5600 |
    | 稳定性(1000小时电阻变化率) | 2% | 3% | 3% | 3% |

    3. 产品特点和优势


    - 可靠性高:这款铝壳功率电阻器经过超过50年的设计和制造经验验证,具有极高的可靠性和稳定性。
    - 功率范围广:提供5瓦特至300瓦特的标准功率版本,并提供更高功率的定制选项。
    - 应用广泛:适用于多个行业,如制动电阻、平衡电阻、电容充电放电、Crowbar电路等。
    - 定制化设计:提供多种风圈、端子、安装方式的定制选项,满足不同客户的应用需求。
    - 特殊版本:提供低阻值、低感值及高电压版本。

    4. 应用案例和使用建议


    - 制动电阻:用于电力系统中,通过将电动机的动能转换为热量消耗,实现电动机的减速。
    - 平衡电阻:用于电源供应系统中,用于平衡不同电路中的电流分布。
    - 电容充电放电:在电源管理和电池管理系统中,用于对电容器进行快速充放电操作。
    使用建议:
    - 在选择电阻器时,需要根据具体的应用场景选择合适的电阻值和功率等级。
    - 确保安装时使用适当的散热措施,特别是对于高功率型号(如HSC75以上),以避免过热损坏。

    5. 兼容性和支持


    TE Connectivity提供了标准和定制设计的铝壳电阻器,适用于多种应用场景。该公司不仅提供详细的安装和使用说明,还提供了丰富的技术支持和服务,帮助客户更好地了解和使用这些电阻器。此外,产品与各种标准和定制规格相兼容,能够方便地集成到现有的系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载保护问题 | 使用标准散热器,合理控制负载时间。 |
    | 安装不当导致的电阻器过热 | 确认安装正确并使用合适的散热措施。 |
    | 长期稳定性不足 | 根据手册建议,在高负载下适当降额使用。 |

    7. 总结和推荐


    铝壳功率电阻器HS系列是一款高性能、高稳定性的产品,适用于广泛的工业应用。它在高功率环境下表现出色,可靠性高,且提供了多种定制选项,非常适合那些需要高精度、稳定性和灵活性的客户。综上所述,该系列产品值得推荐使用。
    本文档是基于提供的技术手册进行的整理和总结,旨在为用户提供更全面的产品信息和技术指导。希望这些信息能帮助您更好地了解和使用铝壳功率电阻器。

HSA10470RJ参数

参数
电阻值 470Ω
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 21mm*21mm*11mm
安装方式 法兰安装
零件状态 在售
包装方式 散装
