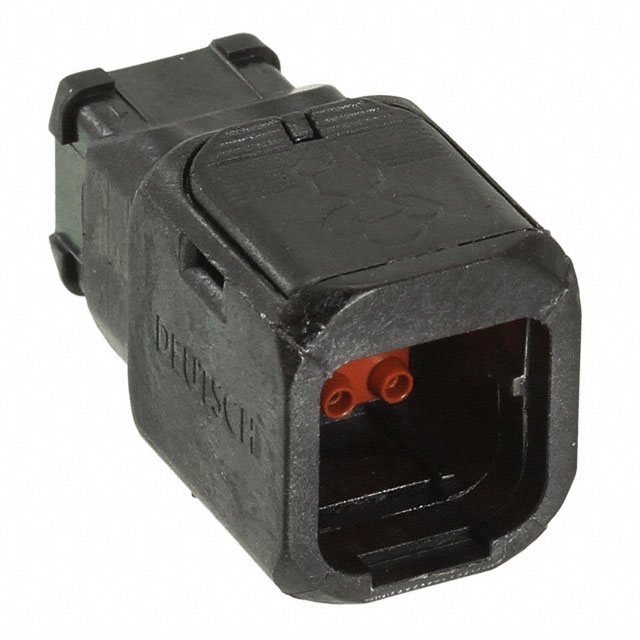

D369-P99-NP0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: TE’s lightweight, compact 369 series rectangular connectors feature 9-way plug position standard, and are suited for a variety of applications.
供应商型号: WES-D369-P99-NP0
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 D369-P99-NP0

D369-P99-NP0概述

    369 Series Connectors: 高可靠性小型化连接器

    产品简介


    369系列连接器是TE Connectivity(TE)推出的一种高可靠性、轻量级的小型化连接器,特别适用于严苛环境下的航空航天应用。这些连接器通过了EWIS(电气布线互连系统)合规认证,具备简单安装和维护的特点。其矩形形状设计不仅节省空间,还可以堆叠,方便集成。369系列连接器目前有3、6、9位置标准版本,适用于多种应用场合。

    技术参数


    - 机械特性
    - 操作温度范围:-55°C 至 +175°C
    - 流体耐受性:符合EN2591-315标准
    - 防护等级:IP67
    - 振动测试:EN2591-403 方法B,级别E,每轴8小时
    - 冲击测试:EN2591-402 方法A,严重等级100
    - 耐用性:500次插拔周期
    - 电气特性
    - 工作电流:5 A
    - 绝缘电阻:≥5000 MΩ 初始值
    - 工作电压:400Vac/500Vdc
    - 耐压强度:1500 Vrms mated,泄漏电流<2 mA
    - 材料特性
    - 壳体和插入件:复合热塑性材料
    - 接触点:镀金铜合金
    - 密封件和面板垫圈:氟硅橡胶
    - 符合RoHS标准

    产品特点和优势


    369系列连接器具有多项显著优势:
    - 重量和空间节省:轻量复合材料设计,比同类产品轻80%,小40%,降低成本。
    - 结构坚固:基于现有ARINC 809/EN4165/ARINC 854标准,采用AS39029/EN3155接触点,确保长期可靠使用。
    - 方便操作:颜色编码壳体、防刮接口便于盲插操作,确保安全性。
    - 稳固耐用:按钮式锁紧机制确保完全连接,提供可听确认信号。

    应用案例和使用建议


    369系列连接器广泛应用于航空航天、军事、工业、无人车辆等领域,例如:
    - 客舱照明
    - 氧气面罩系统
    - 厨房系统
    - 座椅执行机构系统
    使用建议:
    - 在安装过程中,使用推荐的电缆绑带固定,确保连接稳定。
    - 定期检查连接器的密封情况,确保在潮湿环境中正常使用。

    兼容性和支持


    369系列连接器与TE现有的369系列连接器兼容,方便维护。制造商提供了详细的安装指南(如P/N 408-32194、408-163008、408-163009、408-32252),并推荐使用特定型号的保护套(P/N EP5130-000、EP5126-000)和固定带(P/N BND-0812S)以增强防护性能。

    常见问题与解决方案


    - 问题:连接器无法正确锁紧?
    - 解决方案:检查按钮式锁紧机制是否完全按下,确保听到明显的确认声音。

    - 问题:连接器出现接触不良现象?
    - 解决方案:清洁接触点,并检查是否有物理损伤。如必要,重新焊接或更换接触点。

    总结和推荐


    综上所述,369系列连接器在航空航天及其他严苛环境中的表现卓越。它们在重量、体积、可靠性等方面的显著优势,使其成为市场上极具竞争力的产品。无论是商用飞机还是军用直升机,369系列连接器都是理想的选择。强烈推荐使用这款高性能、多功能的连接器产品。

D369-P99-NP0参数

参数
颜色 黑色
触头类型 Male or Female
紧固类型 -
排数 3
触头端接 压接
针脚数 9pin
类型 Friction Lock,Plug
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

D369-P99-NP0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

D369-P99-NP0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY D369-P99-NP0 D369-P99-NP0数据手册

D369-P99-NP0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.387 ¥ 96.4479
库存: 69
起订量: 17 增量: 0
