926899-3

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 带印记 压接 锡 13-16 AWG 压入式 20.45mm(长度)*5.8mm(高度)
供应商型号: UA-926899-3
供应商: 海外现货
标准整包数: 2500
TE CONNECTIVITY 矩形连接器 - 触头 926899-3

926899-3概述


    产品简介

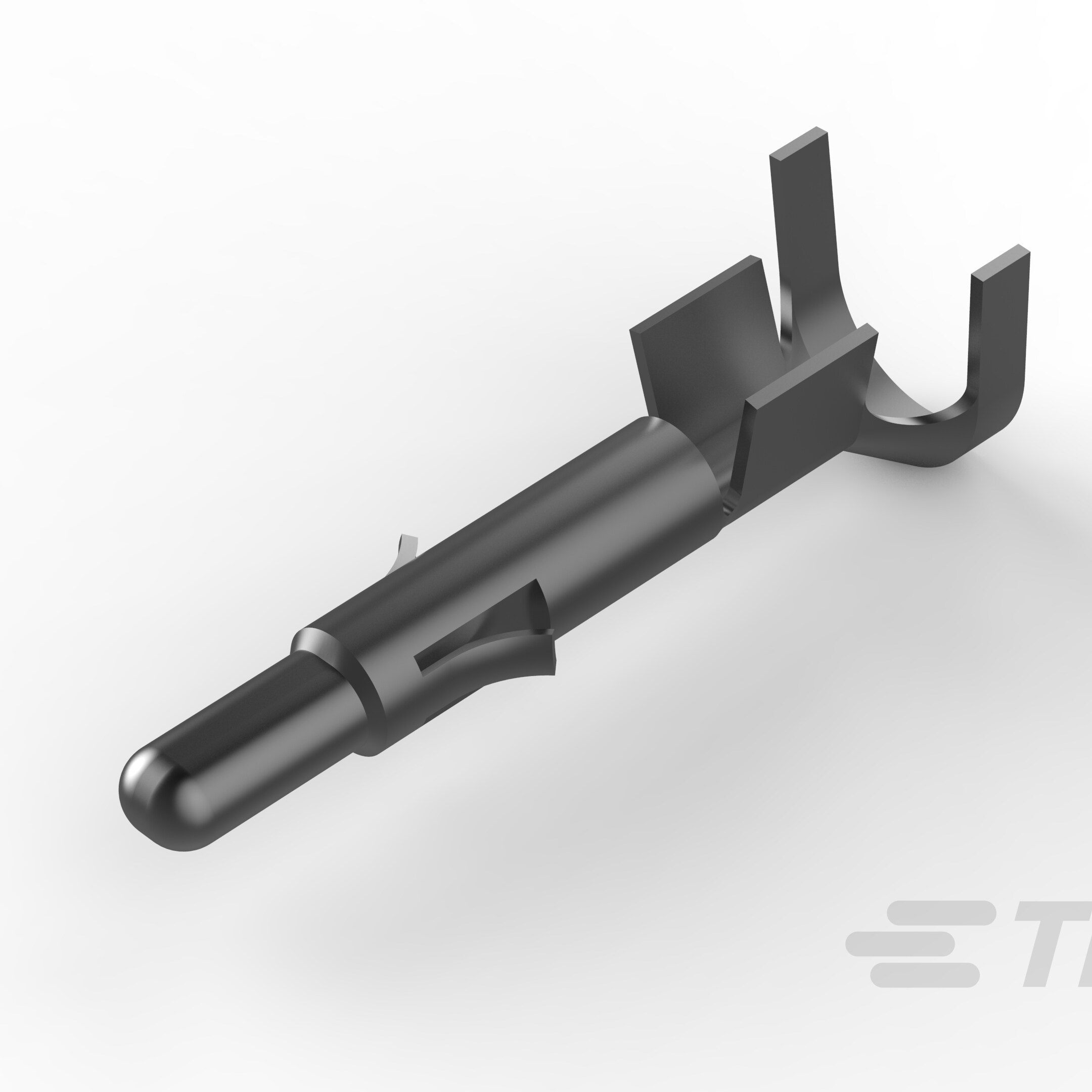

    926899-3 是一种带有锁定弹片接触保持装置的针状触点,设计用于各种高压应用。该产品主要应用于电子连接器领域,广泛适用于工业自动化、汽车制造、通信设备以及其他需要可靠连接和高电压承载能力的应用场景。

    技术参数


    - 产品型号: 926899-3
    - 产品类型: 针状触点(Pin Contact)
    - 接触材料: 锡镀层(Tin)
    - 工作电压: 600 VAC
    - 电线尺寸: 16 - 13 AWG(1.31 - 2.63 mm²)
    - 接触类型: 针状
    - 锁紧方式: 锁定弹片保持
    - 接触保持方式: 内置接触保持
    - 接触电流额定值: 最大19 A
    - 接触终止方法: 挤压式连接
    - 绝缘直径范围: 3.3 - 5.08 mm(0.13 - 0.2 in)
    - 操作温度范围: -55 - 105°C(-67 - 221°F)
    - 标准合规: CSA、UL、VDE
    - 包装数量: 2500
    - 包装方式: 卷装(Reel)

    产品特点和优势


    926899-3 系列针状触点具备以下显著特点和优势:
    - 高电压承受能力: 可承受高达600 VAC的工作电压,适合高压应用场合。
    - 可靠的机械保持: 采用锁定弹片接触保持机制,确保触点在长时间使用后依然稳定可靠。
    - 多种尺寸适用: 支持16 - 13 AWG(1.31 - 2.63 mm²)的电线尺寸,灵活性高。
    - 广泛的温度适应性: 操作温度范围从-55°C到105°C,满足严苛环境下的需求。
    - 环保认证: 符合欧盟RoHS、ELV及REACH等标准,确保绿色安全。

    应用案例和使用建议


    该产品可应用于工业自动化系统、汽车电子控制单元、通信设备及各类高压电器连接中。例如,在一个高压电源供应系统中,926899-3 触点可用于连接高压线缆,确保系统的可靠性和安全性。在实际使用时,建议进行详细的安装和维护培训,以确保正确安装并充分发挥其性能。

    兼容性和支持


    926899-3 与多种 MATE-N-LOK 系列产品兼容,如926308-1、350736-1等。厂商提供了详尽的技术支持和维护信息,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题: 接触不良或松动。
    - 解决方案: 确认是否按照正确的挤压工艺连接电线,必要时重新安装。

    2. 问题: 工作电压不匹配。
    - 解决方案: 确认所用触点的工作电压范围符合实际需求,确保设备运行正常。

    3. 问题: 温度过高导致故障。
    - 解决方案: 确认设备工作在规定的温度范围内,并确保良好的散热条件。

    总结和推荐


    总体而言,926899-3 针状触点凭借其卓越的高电压承受能力和可靠的机械保持机制,成为高压应用中的理想选择。其广泛的温度适应性和合规性使其在工业、汽车及通信领域中具备极高的市场竞争力。因此,强烈推荐使用这款产品。如需更多技术支持,请拨打+1 800 522 6752。

926899-3参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 带印记
线规 13-16 AWG
长*宽*高 20.45mm(长度)*5.8mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,卷带包装

926899-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

926899-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 926899-3 926899-3数据手册

926899-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
