2-1879450-7

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 150Ω 500W 支架安装,螺纹安装 360mm(长度)*101mm(高度)
供应商型号: Q-2-1879450-7
供应商: 期货订购
标准整包数: 5

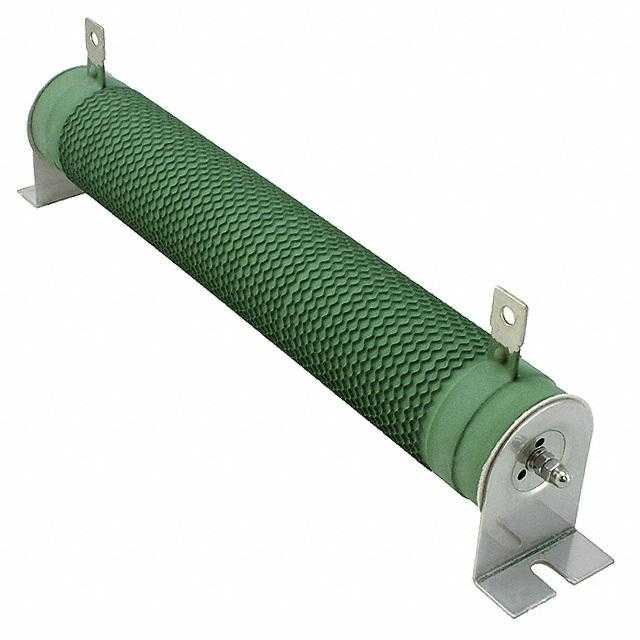

TE CONNECTIVITY 其它固定电阻 2-1879450-7

2-1879450-7概述

    高功率线绕电阻器技术手册

    1. 产品简介


    高功率线绕电阻器是一种广泛应用在工业控制和通用目的设备中的电子元件。该系列产品以其高可靠性、稳定性和卓越的散热能力而著称。适用于大型电机、生产设备及动力机械等领域,如负载测试模拟、电机启动停止循环、动态制动及设备放电等。

    2. 技术参数


    该高功率线绕电阻器的主要技术参数如下:
    | 参数项 | 描述 |

    | 寿命(湿度负荷) | 40°C, 95% RH, 1000小时,开闭周期,∆R±3.0% |
    | 短时过载 | 3倍额定瓦数,5秒 |
    | 阻燃性 | 16倍额定功率,5分钟无火焰 |
    | 绝缘电阻 | DC 500V,≥100MΩ |
    | 电压耐受性 | AC 2500V,1分钟,无损伤或飞弧 |
    | 电阻强度 | 200N,30秒,无可见损坏 |
    | 接线端强度 | 拉力45N,30秒,无可见损坏 |
    | 阻值精度 | R ≤ ±(1%R + 0.05Ω) |
    | 功率范围 | 50W - 2500W |
    | 额定功率(自由空气) | 50W - 2500W |
    | 温度系数 | ±440ppm/°C |
    | 操作温度范围 | -25°C到+225°C |
    | 额定值曲线 | 见图表 |
    | 外形尺寸(单位:mm) | 参见下方图表 |

    3. 产品特点和优势


    - 莫莱石涂层:提高电阻器的耐用性和热稳定性。
    - 大功率:最高可达2500W。
    - 波纹带状元素:快速冷却效果显著,提高了产品的可靠性。
    - 3倍过载能力:持续5秒,增强系统的保护能力。
    - 可定制端子和引脚:根据客户需求进行定制。
    - 阻燃构造:保证了安全性能,降低了火灾风险。

    4. 应用案例和使用建议


    该电阻器广泛应用于各种机械设备、大型生产机械、电机启动停止循环和动态制动系统等。在这些应用中,产品的可靠性和高功率处理能力是关键因素。使用建议如下:
    - 在选择合适的电阻器时,需要根据具体的电源条件和应用需求来确定电阻值和功率等级。
    - 确保良好的散热环境以避免过热引起的故障。
    - 使用过程中定期检查电阻器的温升情况,确保其运行状态良好。

    5. 兼容性和支持


    该产品与其他电子元器件或设备具有良好的兼容性。厂商提供了全方位的支持,包括技术咨询、产品培训和售后服务等。此外,厂商还提供了详尽的技术文档和指南,便于用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    1. 问题:电阻器表面温度过高
    - 解决方法:检查散热装置是否正常工作,增加风扇或外部散热器。
    2. 问题:电阻器接线端损坏
    - 解决方法:重新紧固接线端螺丝或更换新的接线端子。
    3. 问题:电阻值变化
    - 解决方法:更换为更高精度的产品型号或重新校准电阻值。

    7. 总结和推荐


    综上所述,高功率线绕电阻器是一款性能优越、可靠性强的电子元件,特别适用于需要高功率处理和严格环境要求的应用场合。由于其广泛的适用性和高可靠性,我们强烈推荐此产品用于各类工业应用。

2-1879450-7参数

参数
电阻个数 -
引脚数量 -
电阻值 150Ω
温度系数 ±440ppm/℃
精度 ±5%
额定功率 500W
长*宽*高 360mm(长度)*101mm(高度)
安装方式 支架安装,螺纹安装

2-1879450-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1879450-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 2-1879450-7 2-1879450-7数据手册
