首页  >  产品百科  >  HPCR0819AK390RST

HPCR0819AK390RST

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 390Ω ±10% 2W -800ppm/℃~0ppm/℃ 通孔安装 19.1mm(长度)
供应商型号: 4006956
供应商: 海外现货
标准整包数: 1

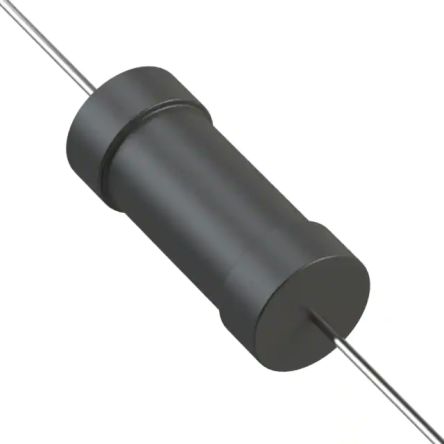

TE CONNECTIVITY 通孔电阻 HPCR0819AK390RST

HPCR0819AK390RST概述

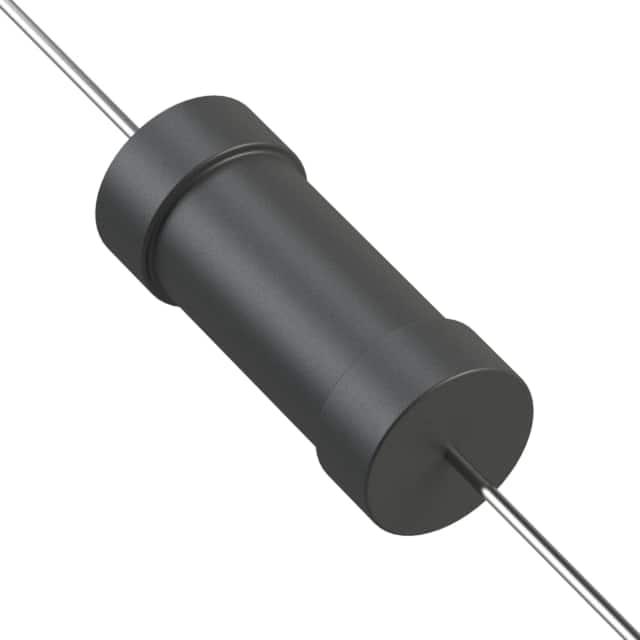

    # TE Connectivity HPCR Series Axial Leaded Non-Inductive Bulk Ceramic Resistors

    产品简介


    TE Connectivity 的 HPCR 系列轴向无感陶瓷电阻是一种专为处理高脉冲功率和能量需求而设计的高性能电子元件。它替代了传统的碳质电阻,适用于紧凑型电路设计,广泛应用于脉冲波形、电磁干扰(EMI/EFI)测试、射频(RF)假负载及电容放电等电路中。HPCR系列电阻以其非感应特性、均匀的能量分布和高电压吸收能力而著称,能够在有限的空间内提供卓越的性能。

    技术参数


    HPCR系列电阻的主要技术规格如下:
    - 阻值范围: 5.6Ω 至 1K8Ω
    - 平均功率额定值: 2W (@ 40°C, 230°C时线性降额至0W)
    - 额定峰值能量: 170J
    - 额定峰值电压: 1100V
    - 额定峰值电流: 150A
    - 耐压强度: 700VAC (泄漏电流<5mA)
    - 环境温度: -55°C 至 +230°C
    - 电阻温度系数: +0 / -800 PPM/°C
    - 短时过载能力: 在10次1000%额定功率周期后,电阻变化不超过±2%
    - 负载寿命: 1,000小时后电阻变化不超过±5%
    - 热冲击: 10次-55°C到+125°C循环后,电阻变化不超过±3%
    - 湿热耐受性: 按MIL-STD-202方法103测试,电阻变化不超过±5%

    产品特点和优势


    HPCR系列电阻的独特优势包括:
    - 非感应特性: 均匀的能量分布和更高的可靠性,避免传统电阻中的薄膜或线材失效问题。
    - 大峰值能量小体积: 能够在紧凑空间内处理大功率和高能量。
    - 卓越的性能: 改进后的涂层使额定峰值电压达到700VAC。
    - 广泛的温度适应性: 工作温度范围广,适合极端环境。

    应用案例和使用建议


    应用案例
    - 脉冲波形: HPCR可用于需要稳定和精确控制脉冲的电路中,例如雷达和通信系统。
    - EMI/EFI测试: 由于其出色的稳定性,HPCR可作为EMI/EFI测试的理想选择。
    - 射频假负载: 在射频通信设备中作为假负载,以模拟真实的负载条件。
    - 电容放电电路: 用于大容量电容的快速放电过程,如电源滤波电路。
    使用建议
    - 散热管理: 尽管具有优秀的峰值功率能力,但应在高温环境下进行适当的散热设计,避免热积聚导致的降额。
    - 匹配应用条件: 在选择具体型号时,应根据应用所需的峰值功率和电压来确定合适的电阻值。
    - 定期检测: 定期检查电阻的温度和电阻值,确保其性能稳定,及时发现并解决潜在问题。

    兼容性和支持


    HPCR系列电阻的设计考虑到了与其他电子元件和系统的兼容性。它们适用于标准的电路板安装和多种封装选项。TE Connectivity 提供全面的技术支持和客户服务,包括在线帮助、电话咨询和实时聊天服务。更多信息请访问 [www.te.com](http://www.te.com)。

    常见问题与解决方案


    1. 问题: HPCR系列电阻的工作温度范围是多少?
    - 解答: HPCR系列电阻的工作温度范围是-55°C到+230°C,适用于各种极端环境。

    2. 问题: 如何处理过载情况?
    - 解答: HPCR系列电阻经过严格测试,可以承受10次1000%额定功率的周期,但在长期使用中仍需注意散热管理,避免持续过载导致的损坏。

    总结和推荐


    TE Connectivity 的 HPCR系列轴向无感陶瓷电阻是一款集高效能和多功能于一体的电子元件,特别适用于需要高功率和大能量的应用场合。其独特的非感应特性、优异的热稳定性以及宽广的工作温度范围使其成为众多工业和商业应用的理想选择。鉴于其出色的表现和良好的市场口碑,强烈推荐使用 HPCR系列电阻,特别是在需要高效稳定的电阻元件的应用环境中。

HPCR0819AK390RST参数

参数
电阻值 390Ω
精度 ±10%
额定功率 2W
温度系数 -800ppm/℃~0ppm/℃
长*宽*高 19.1mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HPCR0819AK390RST厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HPCR0819AK390RST数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY HPCR0819AK390RST HPCR0819AK390RST数据手册

HPCR0819AK390RST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.0549
50+ ¥ 23.0549
100+ ¥ 22.6432
250+ ¥ 22.6432
库存: 949
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.05
