2321666-1

产品分类: 插接式连接器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 17-2321666-1-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 插接式连接器 2321666-1

2321666-1概述


    产品简介

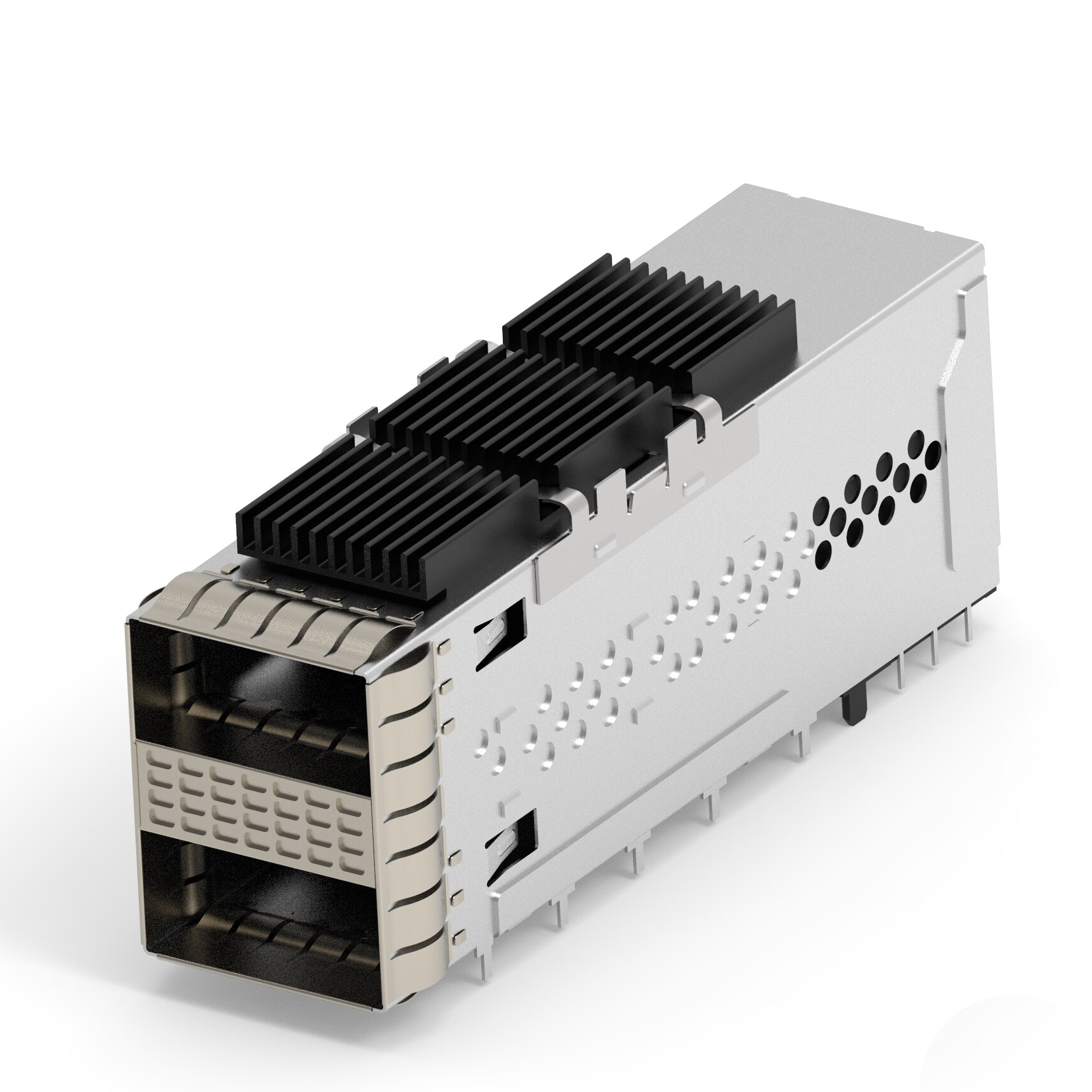

    Stacked Quad Small Form-Factor Pluggable (zQSFP+)通过前挡板连接器和笼式组件(带或不带光管)
    zQSFP+通过前挡板连接器和笼式组件是一种高密度连接解决方案,适用于通信行业及PCI应用。该组件包含一个集成在前挡板内的连接器和一个容纳配对模块的笼式结构。此外,组件可选装光管,用于传输LED指示灯的信息。此组件支持多种配置,包括2x1、2x2和2x3,提供多端口连接能力。

    技术参数


    - 连接器类型:直角StakMate®连接器
    - 引脚间距:0.80mm
    - 最大厚度:1.0mm + 0.1mm
    - 接触点数量:76个引脚
    - 电气特性:2个入口槽,每个槽支持一张厚度不超过1.0mm的集成电路卡
    - 温度范围:-55°C到105°C
    - 湿度范围:0%到90%,无冷凝
    - 信号完整性:高速信号传输,确保数据完整性和可靠性
    - 兼容性:适配2x1、2x2和2x3配置
    - 尺寸:依据具体配置不同,尺寸也有所不同(例如2x1配置为19.85mm 24.50mm)

    产品特点和优势


    - 紧凑设计:高密度布局,特别适合空间有限的应用环境
    - 增强的电磁干扰抑制:导电橡胶垫圈或金属弹簧垫圈设计,有效降低电磁干扰
    - 多重防护:EMI/dust盖和防尘盖,防止灰尘进入并保护系统免受电磁干扰
    - 易于安装:设计有精确对齐的孔和锁紧机构,确保正确安装和可靠连接

    应用案例和使用建议


    应用场景
    - 数据中心:适用于高性能服务器间的高速互联
    - 电信网络:适合光纤通信网络的设备互连
    - 工业自动化:应用于工业控制系统的高密度信号传输
    使用建议
    - 在安装过程中,要确保所有孔位和锁紧机构都精准对齐,以避免变形或损坏。
    - 要注意环境条件,如温度和湿度,确保电气特性的稳定性。
    - 使用推荐的清洁剂进行清洁,特别是在焊接后,确保接触面无污染。

    兼容性和支持


    - 兼容性:设计灵活,支持多种PCB材料和厚度,满足各种应用场景的需求。
    - 支持服务:技术支持热线和在线资源,帮助客户获取工具信息和技术文档,确保正确的安装和维护。

    常见问题与解决方案


    1. 安装过程中出现变形:
    - 解决方案:确保所有孔位和锁紧机构都精准对齐,避免过大力度施加在连接器上。
    2. 信号传输不稳定:
    - 解决方案:检查PCB板材料和厚度,确认符合规范要求,同时确保连接器正确安装和对齐。
    3. 接触不良:
    - 解决方案:确保接触点无氧化或污染,必要时清洁接触面,保证良好的电气连接。

    总结和推荐


    总体评价:
    - 高密度设计:适合空间受限的高密度应用场景。
    - 增强的电磁干扰抑制:有效减少系统中的电磁干扰,提高信号完整性。
    - 便捷的安装和维护:提供详细的安装指南和支持服务,便于客户使用和维护。
    推荐使用:
    - 鉴于其出色的性能和可靠性,特别是针对高速数据传输和严苛环境下的应用,强烈推荐使用这款zQSFP+连接器和笼式组件。无论是数据中心、电信网络还是工业自动化领域,这款产品都能发挥重要作用。

2321666-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2321666-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2321666-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式连接器 TE CONNECTIVITY 2321666-1 2321666-1数据手册

2321666-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 49.452 ¥ 442.821
10+ $ 42.0295 ¥ 376.3559
45+ $ 37.7989 ¥ 338.4728
90+ $ 35.9968 ¥ 322.3358
135+ $ 34.9828 ¥ 313.2552
270+ $ 33.5716 ¥ 300.6192
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 442.82
直接购买
加入购物车
