1623783-7

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 22KΩ ±5% 7W ±300ppm/℃ 通孔安装 13mm(长度)*39mm(高度)
供应商型号: TS-1623783-7
供应商: 海外现货
标准整包数: 250

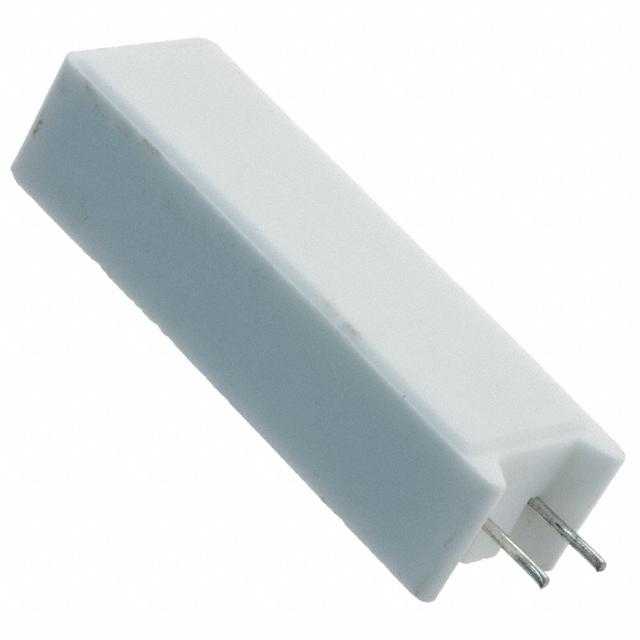

TE CONNECTIVITY 通孔电阻 1623783-7

1623783-7概述

    高性能电阻器技术手册

    产品简介


    本手册详细介绍了TE Connectivity公司的高功率电阻器系列产品。这些电阻器具有出色的电气性能和可靠性,适用于各种工业和商业应用场合。产品线主要包括水平型(SQP)、垂直型(SQM)、带Faston连接器的水平型(SQH)和带有支架的水平型(SQB)以及插拔式(SQZ)。这些电阻器特别适用于需要低成本且高效热管理的应用领域。

    技术参数


    以下是这些高功率电阻器的关键技术参数:
    | 类型 | 功率等级 (W) | 尺寸 (mm) | 电阻范围 (Ω) | 工作电压 (V) |

    | 水平型 (SQP) | 2 | 7 x 7 x 18 | 10 - 82R (83R - 10K) | 150 |
    3 | 8 x 8 x 22 | 10 - 180R (181R - 33K) | 350 |
    5 | 10 x 9 x 22 | 10 - 180R (181R - 100K) | 350 |
    7 | 10 x 9 x 35 | 10 - 430R (431R - 100K) | 500 |
    | 垂直型 (SQM) | 2 | 11 x 20 x 7 | 10 - 82R (83R - 10K) | 150 |
    3 | 12 x 25 x 8 | 10 - 180R (181R - 33K) | 350 |
    5 | 13 x 25 x 9 | 10 - 180R (181R - 100K) | 350 |
    | 插拔式 (SQZ) | 5 | 10 x 10 x 28 | 10 - 130R (131R - 100K) | 100 |
    7 | 10 x 10 x 36 | 10 - 430R (431R - 100K) | 100 |
    所有值均在室温下测量。
    部分参数可能根据不同的型号略有不同。

    产品特点和优势


    1. 高绝缘电阻:这些电阻器采用无机硅填充设计,确保了卓越的绝缘性能。
    2. 低表面温度:通过优化的设计降低了工作时的表面温度,从而提高安全性和稳定性。
    3. 优异的温度系数(TCR):电阻温度系数为±300 ppm/℃,保证了在极端温度下的性能稳定。
    4. 高可靠性和长寿命:通过严格的质量控制和测试,如温度循环、负载寿命和抗湿性能,确保了长期稳定的工作表现。

    应用案例和使用建议


    这些电阻器广泛应用于工业自动化、电源供应系统、医疗设备和通信基础设施等领域。例如,在开关电源中,这类电阻器可用于限流和滤波。为了确保最佳性能,建议在选择电阻器时根据具体应用需求进行详细计算和评估。此外,在安装过程中需注意保持良好的散热条件,避免过热导致性能下降。

    兼容性和支持


    TE Connectivity提供了广泛的型号以适应不同的需求,并且可以提供定制化设计服务。厂商还提供了详尽的技术支持文档和在线客服资源,以便客户能够顺利集成这些组件到他们的项目中。

    常见问题与解决方案


    1. 问:产品在高温环境下性能如何?
    - 答:这类电阻器在-55°C至+250°C的宽温度范围内仍能保持稳定的性能,适合在极端环境中使用。
    2. 问:如何判断电阻器是否符合我的应用要求?
    - 答:请仔细阅读技术手册中的规格说明,并参考相关参数。如有疑问,可联系厂商的技术支持团队。

    总结和推荐


    总体而言,TE Connectivity的高功率电阻器系列以其优良的电气性能、稳定性和可靠性在市场上获得了高度评价。如果您正在寻找耐用且高效的电阻器来满足您的特定需求,这些产品将是您不错的选择。强烈推荐在各类高功率应用中使用它们,特别是在对成本敏感且对性能要求较高的情况下。

1623783-7参数

参数
电阻值 22KΩ
精度 ±5%
额定功率 7W
温度系数 ±300ppm/℃
长*宽*高 13mm(长度)*39mm(高度)
安装方式 通孔安装

1623783-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1623783-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1623783-7 1623783-7数据手册
