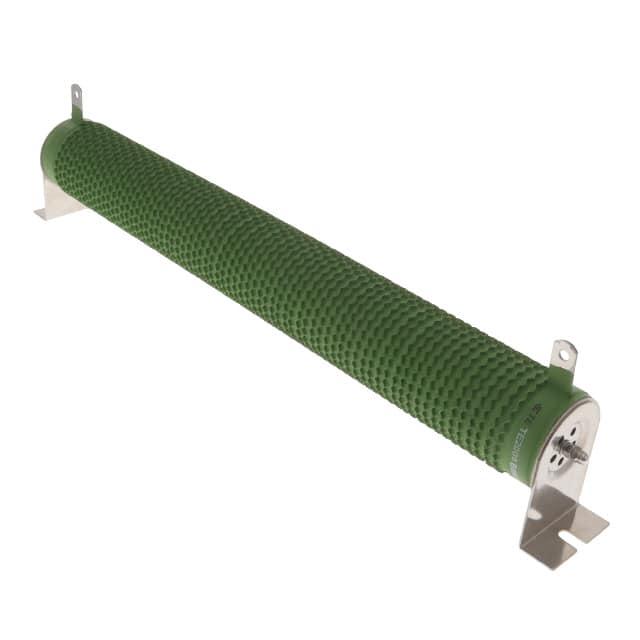

TE2000B8R2J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 8.2Ω 2KW 支架安装 510mm(长度)*119mm(高度)
供应商型号: A131296-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 TE2000B8R2J

TE2000B8R2J概述

    High Power Wire Wound Resistor 9-1773453-2

    1. 产品简介


    高功率线绕电阻是一款适用于工业、控制及通用应用的标准和定制设计电阻器。TE Connectivity 是高功率线绕电阻的主要供应商之一,这类电阻器以其卓越的稳定性和可靠性在大型电气设备和生产设备中得到广泛应用。
    - 产品类型:高功率线绕电阻
    - 主要功能:提供高达2500W的功率处理能力,具有良好的稳定性和可靠性。
    - 应用领域:大型电气和生产设备、负载测试模拟、电机启动/停止循环、动态制动、设备放电等。

    2. 技术参数


    - 额定功率(在自由空气下,70°C):50W至2500W
    - 电阻范围:具体值见下表
    - 公差:±5% 或 ±10%
    - 温度系数:小于等于10Ω时为±100PPM/°C;大于10Ω时为±300PPM/°C
    - 工作温度范围:-55°C至+155°C
    - 短期过载:额定功率的3倍,持续5秒
    - 绝缘电阻:最小50MΩ(在直流1000V电压下)
    - 电压等级:具体值根据公式 \( RCWV = \sqrt{P \times R} \) 确定

    3. 产品特点和优势


    - 超高的功率处理能力:最大功率可达到2500W。
    - 阻燃涂层:符合UL94V标准,增加了安全性。
    - 高可靠性:采用标准和边缘绕线方法,提高了功率承载能力。
    - 环保:符合RoHS标准。
    - 定制引脚/引线:可根据客户需求提供定制服务。

    4. 应用案例和使用建议


    这些高功率线绕电阻广泛应用于大型电气和生产设备中,如负载测试、电机启动/停止循环、动态制动及设备放电等场景。例如,在电力系统中,这些电阻器可用于限制短路电流,保护电力设备免受损害。
    使用建议:
    - 在极端温度环境中使用时,应确保电阻器在额定温度范围内运行。
    - 由于其高功率处理能力,使用时应注意散热,避免因过热导致损坏。
    - 在复杂的应用环境中,可以考虑与其他兼容电子元件一起使用,以提高系统的整体性能。

    5. 兼容性和支持


    - 兼容性:TE高功率线绕电阻与多种设备兼容,具体信息请咨询制造商。
    - 支持和维护:TE Connectivity提供专业的技术支持和维护服务。更多信息,请访问www.te.com/help,通过邮件、电话或在线聊天获取帮助。

    6. 常见问题与解决方案


    - 问题1:电阻器过热。
    - 解决方案:检查散热系统是否正常工作,确保电阻器在额定温度范围内运行。
    - 问题2:电阻值变化。
    - 解决方案:重新校准电阻值,或者更换新的电阻器。
    - 问题3:焊接过程中出现不良焊点。
    - 解决方案:确保使用正确的焊接温度和时间,同时检查焊接设备是否正常。

    7. 总结和推荐


    总体而言,这款高功率线绕电阻凭借其出色的功率处理能力和稳定性,适用于各种苛刻的应用环境。它不仅符合RoHS标准,还具有阻燃特性,非常适合于需要高可靠性的工业应用。因此,我们强烈推荐该产品用于大型电气和生产设备中。如果您有任何疑问,可通过TE Connectivity的官方网站寻求更多支持。

TE2000B8R2J参数

参数
引脚数量 -
电阻值 8.2Ω
温度系数 ±440ppm/℃
精度 ±5%
额定功率 2KW
电阻个数 -
长*宽*高 510mm(长度)*119mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 盒装,散装

TE2000B8R2J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TE2000B8R2J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TE2000B8R2J TE2000B8R2J数据手册

TE2000B8R2J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 163.7896 ¥ 1370.7142
10+ $ 123.9732 ¥ 1037.5007
50+ $ 106.5176 ¥ 891.4194
100+ $ 100.8148 ¥ 843.6938
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1370.71
直接购买
加入购物车
