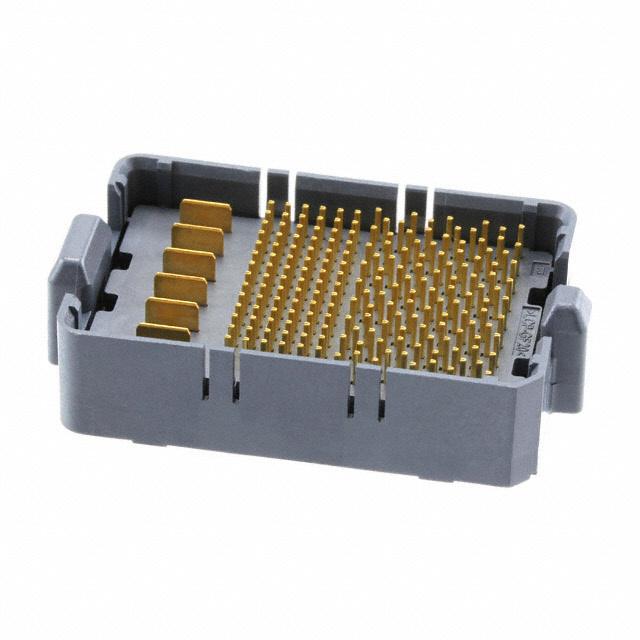

6-2057470-1

厂牌: TE CONNECTIVITY
产品描述: Differential Pair Array,Male 199pin 11mm 10.8mm 锡 通孔安装
供应商型号: A117720-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 6-2057470-1

6-2057470-1概述

    # 电子元器件产品技术手册解析

    产品简介


    基本介绍
    本文档介绍的是TE Connectivity公司生产的6-2057470-1 PCB插头(PCB Mount Header),这是一款垂直安装的板对板连接器,适用于多种电路板应用。产品具备199个位置,并提供了1.5 mm、2.5 mm 和6.2 mm三种中心线间距选择,具有完全屏蔽结构及金闪镀层。
    主要功能与应用领域
    这款连接器设计用于垂直安装在印刷电路板上,具有板到板的连接系统,特别适用于高密度布线需求。广泛应用于通信设备、计算机硬件、工业控制等领域,如服务器、路由器、存储设备等。

    技术参数


    尺寸与配置
    - 中心线间距:1.5 mm、2.5 mm、3.1 mm、6.2 mm
    - 引脚数量:199个位置
    - 配置特征:每列8对,6个电源位,32对信号位,193个已加载位
    - 接口类型:板对板(Board-to-Board)
    - 插接方向:垂直(Vertical)
    电气特性
    - 最大耐压值:750 VAC
    - 绝缘电阻:1000 MΩ
    - 特性阻抗:100 Ω
    - 工作电压:250 VAC
    - 数据传输速率:16 Gb/s
    物理特性
    - 端子形状:圆形
    - 接触材料:铜合金
    - 端接方式:穿孔焊接
    - 接触镀层:金闪镀层
    - 端子镀层材料:锡
    - 端子镀层厚度:0.76 µm
    使用条件
    - 操作温度范围:-55 °C至85 °C(-67 °F至185 °F)

    产品特点和优势


    独特功能
    1. 完全屏蔽:有效减少电磁干扰,确保稳定可靠的信号传输。
    2. 高密度布局:199个引脚位置可实现高度集成的电路板设计。
    3. 金闪镀层:增强接触点耐久性,提高可靠性。
    4. 高温热塑性材料:外壳采用LCP材料,可在高温度环境下稳定运行。
    市场竞争力
    该产品在高密度电路板应用中具有明显的优势,特别是在需要高信号完整性和低EMI干扰的应用场景中。此外,其高可靠性和长寿命使其在市场上具有较强的竞争力。

    应用案例和使用建议


    应用场景
    - 服务器和存储设备:在数据中心的服务器机架上提供板对板连接。
    - 网络设备:路由器和交换机中用于数据传输和管理。
    - 工业自动化:在工业控制系统中作为关键部件,实现设备间的高效通讯。
    使用建议
    - 在安装过程中,请确保按照手册要求进行,避免过度弯曲引脚。
    - 安装完成后,应检查连接器的机械附件是否牢固,确保无松动现象。
    - 使用过程中,应注意操作温度范围,避免超出规定范围导致损坏。

    兼容性和支持


    兼容性
    该产品与其他特定型号的密封塞、单线密封件、接插件等配件兼容,具体可参见“兼容零件”部分。详细信息请访问TE Connectivity官方网站获取。
    厂商支持
    TE Connectivity公司为该产品提供全方位的技术支持和售后服务。如有任何问题,可拨打官方客服热线 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    问题与解答
    1. 问:如何判断连接器是否正确安装?
    - 答:通过检查连接器是否有松动,手动测试其稳固程度。另外,借助多用途检测工具检测其电气性能。
    2. 问:如果安装后信号传输不稳定怎么办?
    - 答:首先确认插接方向是否正确;检查插头和插座之间的金属接触点是否清洁;最后确保安装过程中没有过度弯曲引脚。

    总结和推荐


    综合评估
    6-2057470-1 PCB插头是一款高密度、高性能的板对板连接器,适合于各种高可靠性应用场合。其具备完全屏蔽结构、优良的电气特性以及优异的物理特性,满足各类严苛环境下的使用需求。
    结论
    鉴于该产品的各项优势,强烈推荐在高密度电路板项目中选用此款连接器。无论是服务器、路由器还是其他高可靠性需求的场合,它都能提供稳定的连接和出色的性能表现。

6-2057470-1参数

参数
接合堆叠高度 11mm
触头镀层厚度 -
类型 Differential Pair Array,Male
间距 -
排数 -
触头镀层
板上高度 10.8mm
针脚数 199pin
安装方式 通孔安装
零件状态 在售
包装方式 散装
