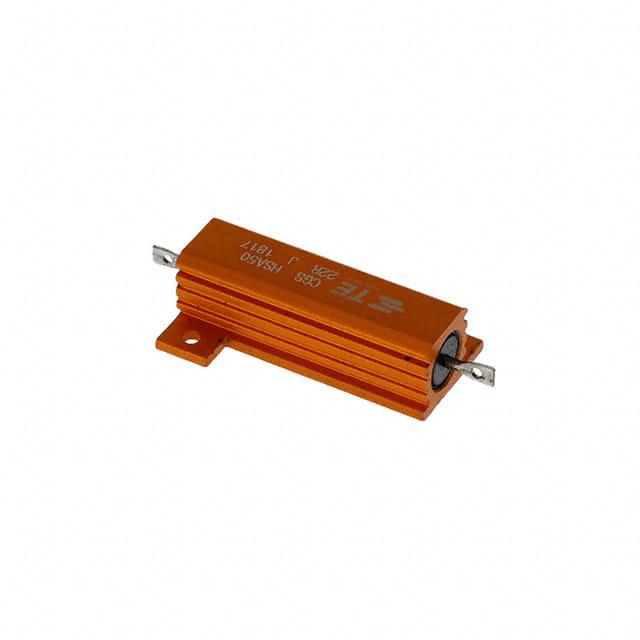

HSA5022RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 22Ω ±5% ±50ppm/℃ 法兰安装 51mm*30mm*17mm
供应商型号: 2009352
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 HSA5022RJ

HSA5022RJ概述

    高质量电子元器件技术手册:TE Connectivity HS系列铝壳功率电阻

    产品简介


    TE Connectivity HS系列铝壳功率电阻是一类高性能电子元器件,适用于广泛的工业应用场景。此系列电阻具有高稳定性和可靠性,能够承受从5瓦到300瓦的额定功率(500瓦和1000瓦版本可定制)。这些电阻主要用于电源供应、电力生成和牵引行业中的各种应用,如制动电阻、平衡电阻、电容充放电、避雷器、滤波器等。

    技术参数


    - 功率消耗
    - 带散热器(瓦特):
    - HSA系列: 5, 10, 25, 50, 75
    - HSC系列: 100, 150, 200, 250, 300
    - 无散热器(瓦特):
    - HSA系列: 5.5, 8, 12.5, 20, 45
    - HSC系列: 50, 55, 50, 60, 75
    - 最小和最大电阻值(欧姆)
    - HSA系列: R01 - 10K, R01 - 15K, R01 - 36K, R01 - 100K, R05 - 50K
    - HSC系列: R05 - 100K, R10 - 100K, R10 - 50K, R10 - 68K, R10 - 82K
    - 最大工作电压(直流或交流峰值)(伏特)
    - HSA系列: 160, 265, 550, 1250, 1400
    - HSC系列: 1900, 2500, 1900, 2200, 2500
    - 击穿电压(交流峰值)(伏特)
    - HSA系列: 1400, 1400, 2500, 2500, 5000
    - HSC系列: 5000, 5000, 5600, 5600, 5600
    - 长期稳定性(%变化率)
    - HSA系列: 1%, 1%, 1%, 1%, 2%
    - HSC系列: 2%, 2%, 2%, 3%, 3%

    产品特点和优势


    1. 高可靠性:拥有超过50年的设计和制造经验,建立了可靠的产品线。
    2. 广泛应用范围:适合多种应用场景,是每个行业的基准产品。
    3. 定制化设计:提供多种选择,包括线圈、终端和安装方式,满足不同需求。
    4. 特殊版本:低电阻、低电感和高电压版本可供选择,以适应各种特殊应用。
    5. 大范围功率选择:提供5瓦至300瓦的不同功率等级,是市场上最广泛的选择之一。

    应用案例和使用建议


    - 制动电阻:用于电动车辆或其他需要快速耗散能量的应用。
    - 平衡电阻:确保系统中各部分负载均衡。
    - 电容充放电:应用于开关电源和储能系统。
    - 过滤器:实现信号处理中的阻抗匹配。
    使用建议:
    - 始终使用指定的散热器,特别是在高功率应用中,确保散热效果。
    - 根据应用需求选择适当的电阻值和功率等级。
    - 使用前需详细阅读手册,了解温度系数、绝缘电阻等关键参数。

    兼容性和支持


    - 兼容性:该系列电阻与其他标准和非标准电气设备具有良好的兼容性。
    - 支持:TE Connectivity 提供全面的技术支持和咨询服务,帮助客户解决设计和使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 如何选择合适的散热器?
    - A: 请参考手册中的散热器选择指南,根据所需的功率等级和散热要求选择适当的型号。
    - Q: 如何确定电阻的最大工作电压?
    - A: 查阅电阻的数据表,找出对应型号的最大工作电压,并遵循制造商的指导进行安装。
    - Q: 长期稳定性如何保持?
    - A: 按照手册中的建议进行使用,例如在长时间运行时适当降低功耗。

    总结和推荐


    HS系列铝壳功率电阻凭借其高稳定性、可靠性以及广泛应用范围,成为市场上的佼佼者。无论是需要高功率还是特殊应用需求,这款电阻都能满足需求。我们强烈推荐该系列产品给所有寻求高品质、高可靠性的电子设备制造商和工程师。

HSA5022RJ参数

参数
电阻值 22Ω
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 51mm*30mm*17mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HSA5022RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA5022RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSA5022RJ HSA5022RJ数据手册

HSA5022RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
