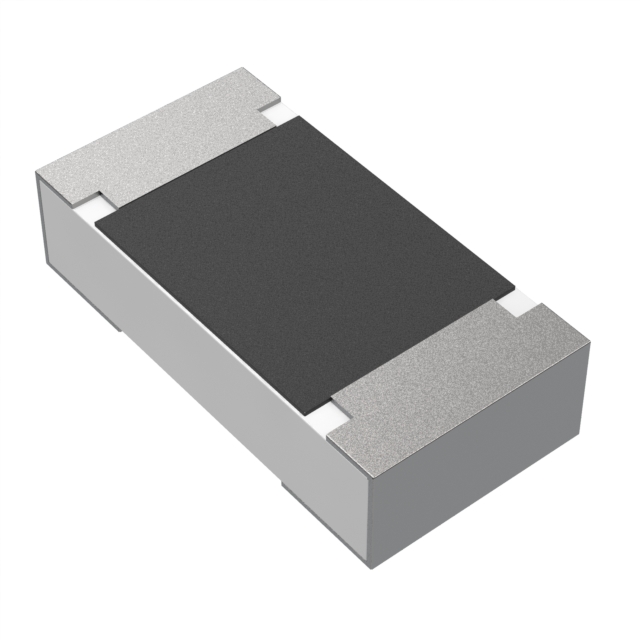

RQ73C1J174RBTD

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 174Ω ±0.1% 150mW ±10ppm/℃ 0603 贴片安装 1.55mm*800μm*600μm
供应商型号: AV-A-AMPRQ73C1J174RBTD
供应商: Avnet
标准整包数: 5000
TE CONNECTIVITY 贴片电阻 RQ73C1J174RBTD

RQ73C1J174RBTD概述

    # Holsworthy RQ73C1J174RBTD 精密薄膜电阻技术手册

    产品简介


    Holsworthy RQ73C1J174RBTD 是一款精密薄膜表面贴装电阻,属于 RQ73 系列的一部分。它以高精度、低温度系数和卓越的稳定性而闻名,广泛应用于需要高可靠性的电子系统中。这种电阻具有 0603 封装尺寸,功率等级为 0.15W,电阻值为 174 欧姆,阻值公差仅为 ±0.1%,并且温度系数为 ±10 ppm/°C。
    主要功能
    - 高精度:阻值公差低至 ±0.1%
    - 稳定性:低温度系数 ±10 ppm/°C
    - 高可靠性:符合 AEC-Q200 车规标准
    - 应用领域:适用于汽车、通信、消费电子、工业控制等多个行业
    应用领域
    - 汽车电子:如发动机控制系统、车身控制系统等
    - 工业控制:用于传感器接口电路
    - 通信设备:基站、交换机中的精密电路设计
    - 消费电子:音频设备、便携式医疗设备等

    技术参数


    以下是 Holsworthy RQ73C1J174RBTD 的主要技术规格:
    | 参数 | 值 |

    | 电阻值 | 174 Ω |
    | 功率等级 | 0.15 W |
    | 封装尺寸 | 0603 |
    | 电阻类型 | 精密薄膜 |
    | 阻值公差 | ±0.1% |
    | 温度系数 | ±10 ppm/°C |
    | 最大工作电压 | 75 V |
    | 终端数量 | 2 |
    | 高度 | 0.45 mm (.018 in) |
    | 长度 | 1.55 mm (.061 in) |
    | 宽度 | 0.8 mm (.031 in) |
    | 湿度敏感度等级 | 1 |
    | 静电放电防护 | 0 |
    | 环保认证 | 符合欧盟 RoHS 和 REACH |

    产品特点和优势


    Holsworthy RQ73C1J174RBTD 具备以下显著特点和优势:
    - 高精度:±0.1% 的阻值公差确保极高的测量准确性。
    - 低温度漂移:±10 ppm/°C 的温度系数,能够在宽温度范围内保持稳定性能。
    - 长使用寿命:2 年的货架寿命,保证长期储存时的性能稳定性。
    - 高可靠性:符合 AEC-Q200 车规标准,适合严苛的工作环境。
    - 环保合规:无卤素,低卤含量,符合多项国际环保法规。

    应用案例和使用建议


    应用案例
    - 汽车传感器:用于发动机冷却液温度传感器中,要求高精度和稳定性。
    - 通信设备:在信号调理电路中,用于放大器反馈回路。
    - 医疗设备:心电图仪或血压计的精密信号采样。
    使用建议
    - 在高温环境中使用时,建议增加散热措施以避免过热影响电阻性能。
    - 安装过程中需注意焊接温度不超过 260°C,确保焊接质量。
    - 对于长时间存储,应避免极端温湿度条件,以维持阻值精度。

    兼容性和支持


    兼容性
    - 与同类 0603 封装的电阻兼容,可以直接替代其他品牌的产品。
    - 可与多种主流 PCB 设计工具(如 Altium Designer)兼容,便于集成到现有电路板中。
    支持服务
    - 客户支持热线:+1 800 522 6752
    - 技术文档:可在 TE Connectivity 官方网站下载相关资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值超出预期公差范围 | 检查焊接工艺是否正确,确保焊点良好。 |
    | 温漂较大 | 更换更稳定的型号,例如 ±5 ppm/°C 的电阻。 |
    | 焊接后出现虚焊 | 重新检查焊接温度和时间,确保焊接牢固。 |

    总结和推荐


    综合评估
    Holsworthy RQ73C1J174RBTD 是一款性能卓越的精密薄膜电阻,具有高精度、低温度漂移和出色的环境适应能力。其紧凑的 0603 封装设计和 AEC-Q200 认证使其成为汽车和工业领域的理想选择。
    推荐结论
    强烈推荐 Holsworthy RQ73C1J174RBTD 用于对精度要求较高的应用场合,尤其是需要长期稳定性和环境适应性的设计项目。其卓越的性能和广泛的适用性使其在市场上具有强大的竞争力。

RQ73C1J174RBTD参数

参数
电阻值 174Ω
精度 ±0.1%
额定功率 150mW
温度系数 ±10ppm/℃
长*宽*高 1.55mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RQ73C1J174RBTD厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RQ73C1J174RBTD数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY RQ73C1J174RBTD RQ73C1J174RBTD数据手册
