284519-5

厂牌: TE CONNECTIVITY
产品描述: Conn Shrouded Header HDR 5 POS 3.81mm Solder ST Thru-Hole
供应商型号: JY-284519-5
供应商: 云汉优选
标准整包数: 1

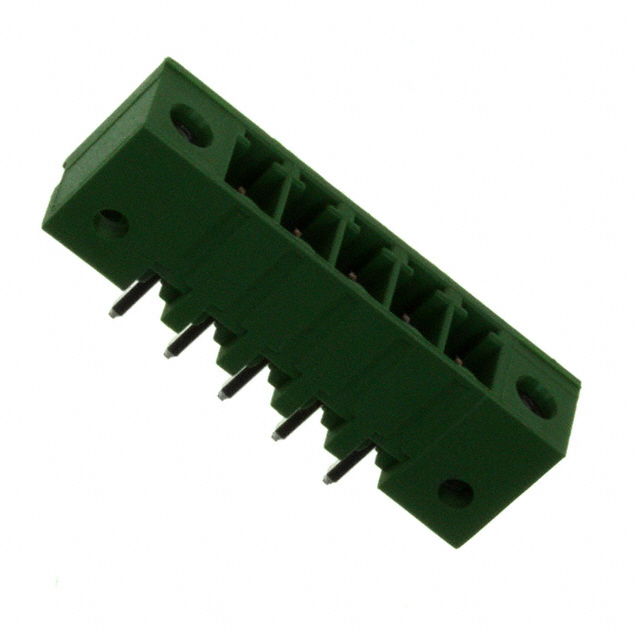

TE CONNECTIVITY 接线座- 接头/插头和插口 284519-5

284519-5概述


    产品简介


    284519-5 是一款电线到板式连接器,属于PCB终端块系列。该产品设计用于实现电线和印刷电路板之间的可靠连接。该终端块具有5个位置,中心线间距为3.81毫米(0.15英寸),并且支持14至30 AWG的导线尺寸,导线截面积为0.05至2平方毫米。这款终端块广泛应用于各种电路板系统中,特别是在需要高可靠性的电力和信号传输的应用场合。

    技术参数


    - 中心线间距(Pitch):3.81毫米(0.15英寸)
    - 位置数:5
    - 行数:1
    - 适用导线尺寸:14至30 AWG,导线截面积0.05至2平方毫米
    - 端接方法:通孔焊锡
    - 最大操作电压:300伏交流电
    - 接触电流承载能力(最大):11安培
    - 接触材料:磷青铜基底,镀锡接触面
    - 温度范围:-40至105摄氏度(-40至221华氏度)

    产品特点和优势


    284519-5 具有多项独特优势:
    - 全封闭插头型设计:提高电气连接的安全性和可靠性。
    - 绿色主体:便于识别且符合环保标准。
    - 垂直安装方式:节省空间,易于安装。
    - 低卤素含量:采用低卤素材料,减少有害物质释放。
    - 焊接工艺适应性强:能够在高达240°C的回流焊条件下工作。

    应用案例和使用建议


    应用案例
    这款终端块广泛应用于汽车、工业自动化、通信设备和消费电子产品等领域。例如,在电动汽车中,它可以确保高压电力系统的稳定连接;在自动化生产线中,它能提供可靠的信号传输,从而提高系统的运行效率。
    使用建议
    - 确保导线和PCB的连接稳固,避免松动或脱落。
    - 在高温环境下使用时,确保散热良好,防止过热损坏。
    - 定期检查终端块的状态,尤其是焊接点,以确保长期稳定的工作状态。

    兼容性和支持


    - 兼容性:此终端块可与其他标准PCB终端块配合使用。
    - 支持和服务:如需技术支持或遇到任何问题,请拨打+1 800 522 6752联系客户服务部门。

    常见问题与解决方案


    1. 问题:导线无法牢固连接。
    - 解决方案:检查导线是否正确插入终端块,并确认焊接点是否有足够的焊接强度。

    2. 问题:终端块表面出现腐蚀现象。
    - 解决方案:保持终端块的干燥清洁,避免暴露于湿气或腐蚀性环境中。

    总结和推荐


    284519-5 终端块凭借其出色的电气特性和可靠性,是电力和信号传输的理想选择。它的设计和制造符合多种环保标准,使其成为环保意识强的客户的首选。总体而言,推荐使用此产品,尤其适用于需要高可靠性连接的应用场景。

284519-5参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

284519-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

284519-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 284519-5 284519-5数据手册

284519-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
