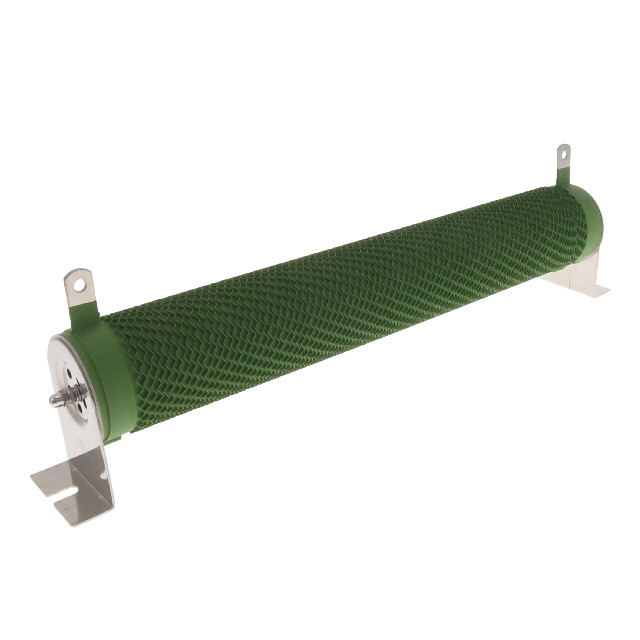

TE1500B56RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 56Ω 1.5KW 支架安装 415mm(长度)*119mm(高度)
供应商型号: 3185445
供应商: element14
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 TE1500B56RJ

TE1500B56RJ概述

    高功率绕线电阻产品介绍

    产品简介


    高功率绕线电阻(TE系列)是TE Connectivity公司生产的一种标准和定制设计的电源电阻,适用于工业、控制和通用目的应用。这些电阻采用陶瓷芯材料,具有火焰防护涂层,以提高耐火性能。它们适用于大型电气设备、生产设备机械、电机启动停止循环、动态制动及设备放电等多种应用场合。

    技术参数


    该系列产品涵盖了从50W到2500W的不同功率等级,具体的技术规格如下:
    | 功率等级 | 额定电阻范围 | 电阻精度 | 温度系数 | 工作温度范围 |

    | 50W | 10Ω至2700Ω | ±5% | ±400 PPM/℃ | -55℃至+155℃ |
    | 60W | 10Ω至2700Ω | ±5% | ±400 PPM/℃ | -55℃至+155℃ |
    | 80W | 10Ω至2700Ω | ±5% | ±400 PPM/℃ | -55℃至+155℃ |
    | ... | ... | ... | ... | ... |
    | 2500W | 10Ω至120Ω | ±5% | ±400 PPM/℃ | -55℃至+155℃ |
    在高温环境下,该产品可以承受高达3倍额定功率的瞬时过载,持续时间为5秒。该产品的电压等级由公式计算得出:\[ \text{RCWV} = \sqrt{P \times R} \],其中\( P \)为额定功率,\( R \)为标称阻值。

    产品特点和优势


    1. 高功率能力:最高可达2500W,适合高负载需求的应用。
    2. 火焰防护涂层:符合UL94V标准,增强防火安全性。
    3. RoHS合规:满足环保要求。
    4. 定制化选择:可根据需求提供不同的引脚配置和线长。

    应用案例和使用建议


    在工业设备、电机控制等领域中,高功率绕线电阻被广泛应用于模拟负载测试、电机启动停止循环、动态制动和设备放电等方面。例如,在模拟负载测试中,它可以用于测试电力系统的稳定性和可靠性;在电机控制方面,它可以帮助调节和管理电流流动,保证系统的正常运行。使用过程中,应确保散热条件良好,避免过热导致损坏。

    兼容性和支持


    本产品具有较好的兼容性,可以与其他主流电气设备配合使用。TE Connectivity公司还提供了丰富的技术支持和售后服务,可以通过其官方网站获得帮助。

    常见问题与解决方案


    1. 问题:安装后电阻出现过热现象。
    - 解决方案:检查电路是否超负荷运行,必要时更换更高功率的产品。

    2. 问题:长时间使用后发现电阻值变化较大。
    - 解决方案:检查工作环境是否超出规定的温度范围,如是则调整工作环境或更换更合适的型号。

    总结和推荐


    总体而言,TE Connectivity公司的高功率绕线电阻具备高性能、可靠性好和适应性强等特点,在工业控制领域有着广泛的应用前景。对于需要高功率处理能力的场合,推荐选用此产品。

TE1500B56RJ参数

参数
电阻个数 -
引脚数量 -
电阻值 56Ω
温度系数 ±440ppm/℃
精度 ±5%
额定功率 1.5KW
长*宽*高 415mm(长度)*119mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 盒装,散装

TE1500B56RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TE1500B56RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TE1500B56RJ TE1500B56RJ数据手册

TE1500B56RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
