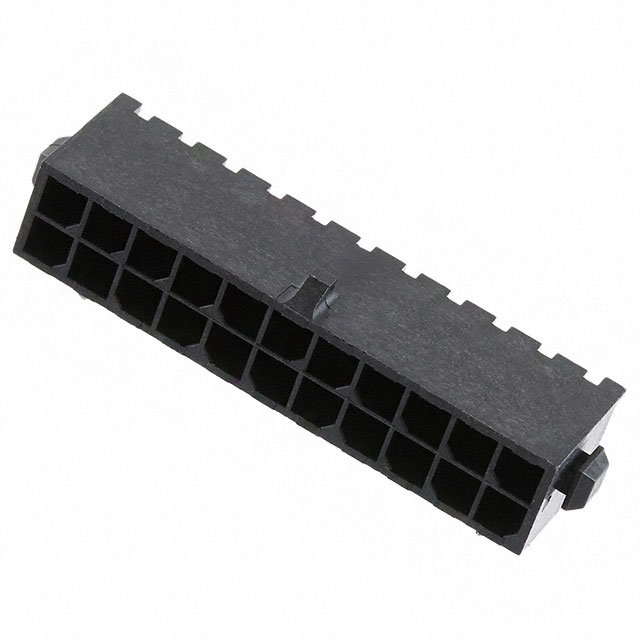

5-794619-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 22pin 5A 380nm 金 黑色 通孔安装 37mm(长度)*11.92mm(高度)
供应商型号: N-5-794619-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-794619-2

5-794619-2概述


    产品简介


    本文档详细介绍了一款名为“Micro MATE-N-LOK”的PCB(印刷电路板)安装型插座,主要用于连接电路板之间的线缆。这种22位置,中心线为3毫米(0.118英寸)的插座,适用于多种高要求的工业和消费电子应用场合。它具有独特的直角安装设计,能够实现高效的电气连接,并且具备优秀的机械和环境适应能力。

    技术参数


    以下是这款PCB安装型插座的一些关键技术和规格信息:
    - 插座类型:直角安装型
    - 中心线(间距):3毫米(0.118英寸)
    - 行数:2
    - 位置数:22
    - 连接系统:线缆到板
    - 连接器外壳:全封闭式
    - 接触电镀材料:金
    - 焊接类型:通孔焊接
    - 支持电压:250 VAC
    - 工作温度范围:-40至105摄氏度(-40至221华氏度)
    - 接触电流承载能力:5安培
    - 接触尺寸:0.64毫米(0.025英寸)
    - 插针长度:3.5毫米(0.138英寸)

    产品特点和优势


    该产品拥有许多独特的功能和优势:
    1. 全封闭式设计:提供额外的保护,防止外部干扰和损坏。
    2. 高可靠性:金电镀接触材料,保证了长期稳定的电气性能。
    3. 高温耐受性:可在高达105摄氏度的工作温度下运行,适用于各种苛刻的环境条件。
    4. 高效连接:通过极短的接触长度实现了快速、可靠的电路连接。
    这些特性使其在高可靠性需求的应用中脱颖而出,如汽车电子、工业控制和消费电子等领域。

    应用案例和使用建议


    该产品广泛应用于汽车电子、工业控制、通信设备以及各类消费电子产品。例如,在汽车电子中,它可以用于连接动力控制系统和传感器模块;在工业控制中,可用于自动化设备和远程监控系统。对于这类高密度电路板的设计和制造,建议用户注意以下几个方面:
    - 选择合适的PCB厚度:推荐厚度为1.57毫米(0.062英寸),以确保最佳的焊接效果。
    - 保持良好的散热:特别是在高电流应用场景中,需要注意电路板的散热设计,避免因过热导致的性能下降。
    - 进行必要的机械防护:建议采用金属外壳或防尘盖来增加物理保护。

    兼容性和支持


    该产品与同类的线缆到板连接器相兼容,适用于各种不同的标准和规范,包括CNRCN和USR。此外,厂商提供了全面的技术支持和服务,包括产品页面上的合规文档和客户支持热线(+1 800 522 6752)。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    1. 焊接问题:确保按照推荐的焊接温度(最高260摄氏度)进行操作,使用适当的焊接工具和技术。
    2. 接触不良:检查接触表面是否有灰尘或杂质,确保正确的清洁和接触面积。
    3. 机械损伤:在安装和使用过程中避免对连接器施加过度的力,遵循正确的安装指南。

    总结和推荐


    综上所述,这款“Micro MATE-N-LOK”PCB安装型插座凭借其卓越的性能和广泛的适用性,在多个领域都表现出了出色的可靠性和耐用性。如果您正在寻找一款高可靠性、高效率的连接器解决方案,我们强烈推荐此产品。其坚固的设计、优质的材料和优异的电气性能使其成为众多工业和消费电子应用的理想选择。

5-794619-2参数

参数
防护等级 -
额定电流 5A
触头镀层厚度 - 配接 380nm
类型 Header,Locking Ramp
间距-配接 3mm
触头镀层 - 配接
排数 2
颜色 黑色
针脚数 22pin
长*宽*高 37mm(长度)*11.92mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘
