282088-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 中心线线对线连接器 壳体, AMP Superseal 1.5系列, 4路, 母座
供应商型号: 26M-282088-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 282088-1

282088-1概述


    产品简介

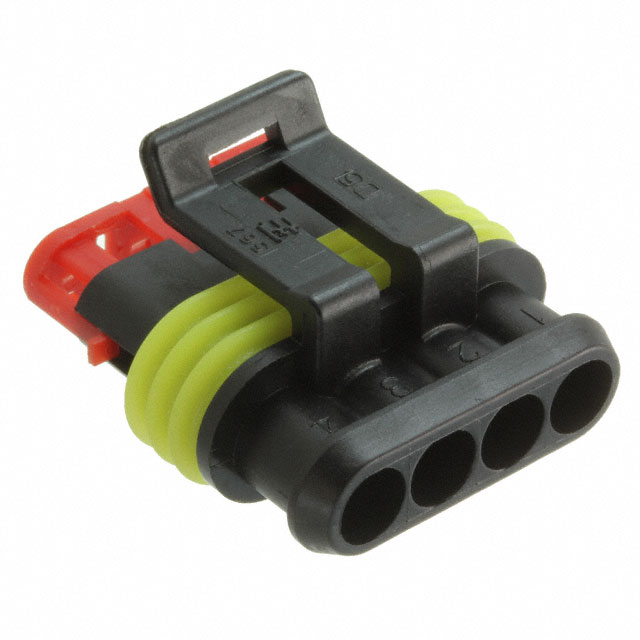

    产品名称: AMP Superseal 1.5mm系列Housing for Female Terminals(282088-1)
    产品类型: 线对线连接器用插座壳体
    主要功能:
    - 适用于信号传输,具有防水防尘功能
    - 支持4个位置的电线连接
    - 可以直接与电线电缆进行连接
    - 具备集成的一次锁定机构和防拔脱机制
    应用领域: 汽车电子、工业自动化等领域,适用于需要可靠连接的应用场景。

    技术参数


    | 参数名称 | 参数值 |

    | 中心线间距 | 6 mm(0.236英寸) |
    | 接触尺寸 | 1.5 mm |
    | 额定电流 | 14 A |
    | 适用电压 | 24 V DC |
    | 保护等级 | IP67 |
    | 工作温度范围 | -40 °C 到 125 °C |
    | 连接高度 | 32.2 mm(1.268英寸) |
    | 产品宽度 | 9.3 mm(0.366英寸) |
    | 产品长度 | 29.1 mm(1.146英寸) |

    产品特点和优势


    产品特点:
    - 封装良好:提供防水防尘功能,适合恶劣环境。
    - 强大的耐温性:工作温度范围广,从-40°C到125°C。
    - 一体化设计:一次锁定功能集成在壳体中,方便操作和维护。
    - 环保材料:采用PA GF材料,减少环境影响。
    产品优势:
    - 稳定可靠:在高湿度、振动等复杂环境中表现优异。
    - 高效组装:简单快捷的安装方式提高了生产效率。
    - 广泛兼容:可与多种电线电缆配套使用,适应性强。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统:用于车身控制模块(BCM)的信号传输。
    - 工业自动化设备:在工业自动化控制系统中用于传感器信号的稳定传输。
    使用建议:
    - 在高温环境下使用时,需注意壳体的材料选择及热稳定性。
    - 为保证连接可靠性,在首次安装时,务必检查所有接触点的状态并确认锁定到位。
    - 如遇潮湿环境,建议使用配套密封件确保防水效果。

    兼容性和支持


    - 该产品与TE Connectivity的其他部分具有良好的兼容性,如单线密封件、橡胶塞、插头壳体等。
    - 客户在购买后可以通过热线电话(+1 800 522 6752)获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 无法正常锁定?
    - 解决方案: 检查壳体内的锁定机构是否正确装配,必要时更换新零件。
    2. 问题: 连接处漏水?
    - 解决方案: 检查密封圈是否损坏或安装不正确,重新安装或更换新的密封圈。
    3. 问题: 连接器接触不良?
    - 解决方案: 清理接触面,去除氧化层或脏物,重新压接导线。

    总结和推荐



    总结

    :
    - AMP Superseal 1.5mm系列Housing for Female Terminals具备卓越的电气和机械性能,是理想的信号传输解决方案。
    - 它能够应对广泛的环境条件,适用于汽车和工业自动化等领域。
    推荐:
    - 由于其出色的性能、广泛的应用范围以及完善的售后支持,强烈推荐使用AMP Superseal 1.5mm系列Housing for Female Terminals,特别是在需要高可靠性连接的应用场合。

282088-1参数

参数
排数 1
间距 6
针脚数 4
长*宽*高 29.1mm*9.3mm*32.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

282088-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

282088-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 282088-1 282088-1数据手册

282088-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
