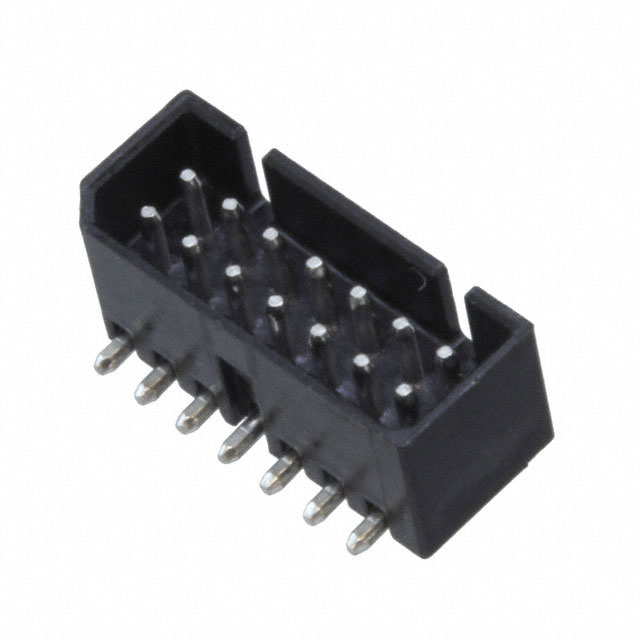

4-176891-4

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 焊盘 14pin 500mA 锡 黑色 贴片安装
供应商型号: 14M-4-176891-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 4-176891-4

4-176891-4概述

    1.25 mm F-P Connector (Board to Board) 技术手册解析

    1. 产品简介


    1.25 mm F-P连接器(Board to Board)是一款用于电路板之间互连的电子元件。其基本功能是实现两个电路板之间的电气连接,从而促进信号传输。该连接器广泛应用于通信设备、工业控制、汽车电子以及消费电子产品等领域。

    2. 技术参数


    - 电压范围: 50 V AC/DC
    - 电流容量: 0.5A
    - 工作温度范围: -30°C至+105°C(需考虑因电流引起的温度上升)
    - 接触电阻:
    - 初始值:≤10 mΩ
    - 测试后:≤20 mΩ
    - 绝缘电阻:
    - 初始值:≥500 MΩ
    - 测试后:≥100 MΩ
    - 耐压能力: 0.5kV AC(1分钟保持)
    - 机械性能:
    - 插拔力:13.72N至78.40N(不同型号)
    - 保持力:≥4.9N
    - 环境适应性:
    - 湿度: 在90%-95%相对湿度、40±2°C条件下连续500小时测试
    - 温度: -40±3°C下连续500小时测试
    - 冲击和振动: 满足MIL-STD-202相关标准要求

    3. 产品特点和优势


    - 材料选用优质:铜合金和磷青铜,表面采用镍和锡镀层,确保高导电性和可靠性。
    - 耐久性强:接触保持力和插拔力均达到行业高标准,适合高频次插拔使用。
    - 广泛的适用温度范围:能够在极端环境下正常工作,包括低温和高温环境。
    - 优良的环境适应性:通过严格的湿度、热冲击、盐雾、氨气和二氧化硫测试,适用于多种恶劣环境。
    - 符合国际标准:按照MIL-STD-202和TE内部标准进行生产和测试,确保产品质量和性能的一致性。

    4. 应用案例和使用建议


    - 通信设备:可以作为基站设备中多层电路板间的连接器,实现高效的数据传输。
    - 工业控制:在自动化设备中,用于传感器和控制模块之间的信号传输。
    - 汽车电子:适合作为汽车ECU与传感器间的连接器,应对车辆内部的复杂环境。
    使用建议:
    - 确保正确安装连接器,遵循制造商的安装指南。
    - 在进行焊接操作时,避免对连接器施加过大的压力,防止损坏连接器。
    - 定期检查连接器的工作状态,及时发现并解决问题。

    5. 兼容性和支持


    - 兼容性:1.25 mm F-P连接器与其他品牌的产品具有一定的通用性,但在某些特定型号上可能需要特别注意尺寸和接口设计。
    - 技术支持:提供详细的用户手册和技术文档,用户可以通过官方渠道获取相关的技术指导和支持。

    6. 常见问题与解决方案


    - 问题一: 连接器插拔困难
    - 解决方案: 检查插头和插座是否有异物堵塞,确保插针对齐无误,正确使用工具进行插拔。
    - 问题二: 接触不良
    - 解决方案: 确认接触点清洁无污渍,调整接触力到推荐范围内。
    - 问题三: 绝缘性能下降
    - 解决方案: 检查是否在潮湿或污染环境中长时间使用,清洁并保持干燥。

    7. 总结和推荐


    1.25 mm F-P连接器凭借其卓越的电气性能、良好的机械强度以及出色的环境适应能力,在众多应用场景中表现出色。其广泛的适用温度范围和高可靠性使其成为现代电子设备的理想选择。因此,强烈推荐在通信设备、工业控制及汽车电子等领域使用此款连接器。

4-176891-4参数

参数
外壳材料 -
针脚数 14pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 500mA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
