DT06-3S-CL08

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Our DEUTSCH DT Plug connectors are male connectors available in 2, 3, 4-, 6-, 8, 12- and 48 positions. These sealed, inline plug connectors are compatible with both DEUTSCH solid and stamped & formed size 16 socket contacts.
供应商型号: DT06-3S-CL08
供应商: Master
标准整包数: 5
TE CONNECTIVITY 矩形连接器 - 外壳 DT06-3S-CL08

DT06-3S-CL08概述


    产品简介

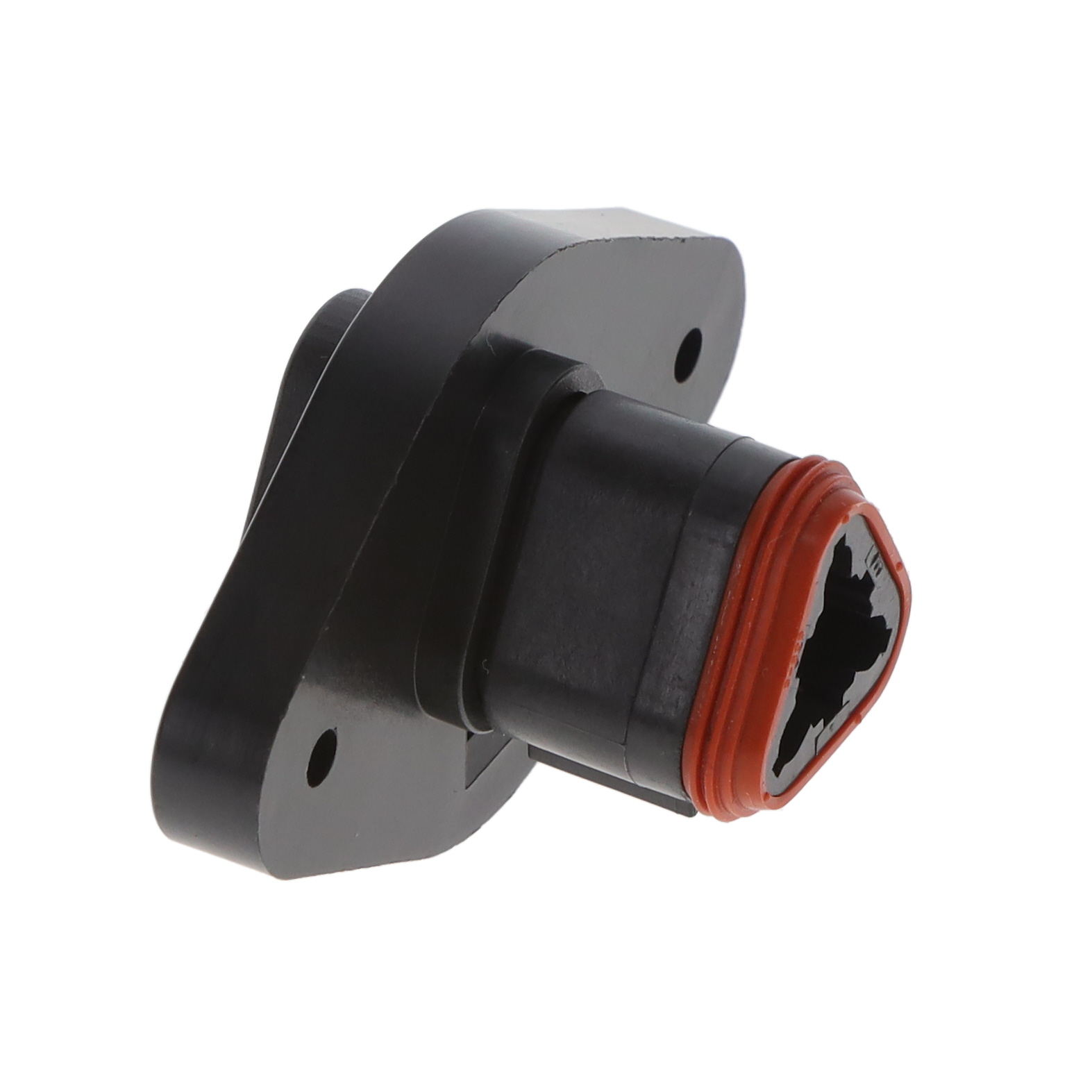

    DT06-3S-CL08 Deutsch DT 连接器外壳
    产品类型:
    - Deutsch DT连接器系统中的女端子用外壳。
    - 适用于线对线连接的应用。
    主要功能:
    - 为电线对电线连接提供可靠的密封连接。
    - 支持三位置连接,确保稳定的电流传输。
    应用领域:
    - 广泛应用于汽车制造、工业自动化等领域,特别适合要求高可靠性的电源连接场合。

    技术参数


    - 连接器类型: 用于女端子的外壳,属于线对线连接。
    - 位数: 3位
    - 中心间距: 8.66 mm (0.341 in)
    - 颜色: 黑色
    - 额定电压: 250 VAC
    - 额定电流: 13 A(最大)
    - 电缆直径范围: 1.35 – 3.05 mm (0.053 – 0.12 in)
    - 操作温度范围: -55 °C 至 125 °C (-67 °F 至 257 °F)
    - 防护等级: IP68, IP6K9K
    - 材料: 尼龙GF(聚酰胺玻璃纤维)

    产品特点和优势


    特点:
    - 密封性良好: 配备增强型密封设计,确保在恶劣环境下也能保持可靠的连接。
    - 抗高温能力: 工作温度范围广,最高可达125°C,适合各种极端环境。
    - 结构紧凑: 紧凑的设计,便于安装和布线。
    - 易于识别: 具有直观的颜色标识,方便快速辨识。
    - 极化设计: 确保正确无误的连接。
    优势:
    - 可靠性高: 设计上采用了集成的一体化锁紧功能,确保连接稳固可靠。
    - 安全标准高: 满足SAE J2030、UL 94标准,符合欧盟RoHS、REACH、ELV等环保法规。
    - 应用广泛: 能够适应各种严苛的应用环境,如汽车电子、工业控制等。

    应用案例和使用建议


    应用案例:
    - 用于汽车动力系统的高压电路连接。
    - 在工业自动化设备中作为电源接口。
    使用建议:
    - 确保连接器周围没有灰尘和水分,以提高连接可靠性。
    - 在极端环境中,考虑增加额外的保护措施,如防尘盖或护套。
    - 定期检查连接器状态,确保长期稳定运行。

    兼容性和支持


    兼容性:
    - 该连接器与Deutsch DT系列的其他配件完全兼容,例如密封塞、应力释放装置等。
    - 其他兼容部件包括密封塞、插入和拔出工具等。
    支持与维护:
    - 如需技术支持,可拨打+1 800 522 6752联系厂商。
    - 厂商提供全面的产品合规文档,包括RoHS、REACH认证信息。

    常见问题与解决方案


    - 问题1: 连接器接触不良。
    - 解决方案: 检查接触面是否有污垢或损坏,重新清洁并安装。

    - 问题2: 密封失效。
    - 解决方案: 更换密封件,确保连接器完全密封。
    - 问题3: 插入困难。
    - 解决方案: 检查是否有正确的插入工具,确保插头与插座完全匹配。

    总结和推荐


    总结:
    - DT06-3S-CL08 Deutsch DT 连接器外壳是一款高性能的电子元件,具有良好的密封性、可靠性及广泛的适用性。
    - 适合在汽车、工业自动化等领域广泛应用。
    推荐:
    - 强烈推荐给需要在高可靠性、宽温度范围内工作的系统中使用。
    - 具有优越的电气性能和耐久性,适合严苛环境下的应用。

DT06-3S-CL08参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 3
触头端接 压接
针脚数 3pin
类型 Plug
长*宽*高 50.8mm*33.02mm*29.92mm
安装方式 面板安装
零件状态 在售
包装方式 散装

DT06-3S-CL08厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT06-3S-CL08数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY DT06-3S-CL08 DT06-3S-CL08数据手册

DT06-3S-CL08封装设计

查看详情并下载
Symbol
Footprint
3D Model
