160013

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, SOLISTRAND系列, M5螺栓, 5mm内环直径, 最大线规10.5mm²
供应商型号: U-160013
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 160013

160013概述


    产品简介

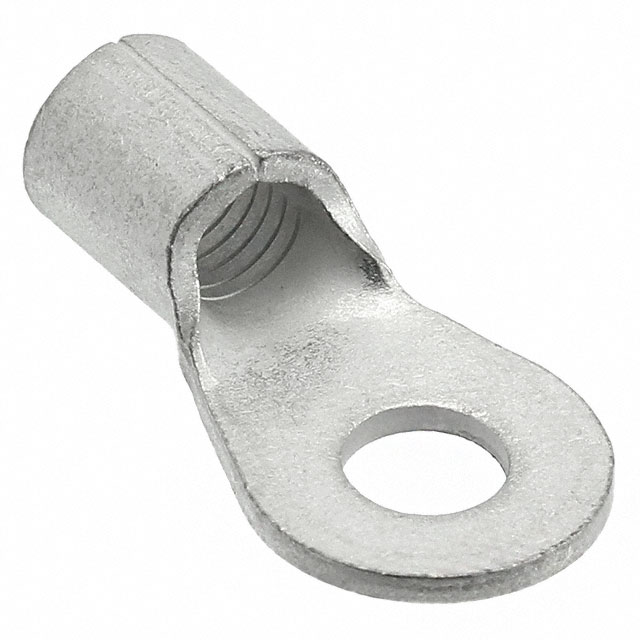

    闭口环舌接线端子(型号:160013)是一种专为铜线设计的电子元器件,适用于M5螺栓尺寸。它具有8 AWG的电线尺寸,环舌直径为5.2毫米。这款闭口环舌接线端子广泛应用于各种工业和电气系统中,特别是在需要可靠连接的地方。

    技术参数


    - 型号:160013
    - 电线尺寸:13100–20800 CMA
    - 环舌直径:5.2 mm [0.205 in]
    - 舌厚:0.79 mm [0.031 in]
    - 产品长度:23.7 mm [0.931 in]
    - 端子内径:4.37 mm [0.172 in]
    - 额定温度范围:170°C [338°F]
    - 接线绝缘支持:无绝缘支持
    - 兼容材料:铜基材、锡镀层
    - 包装:500个/包

    产品特点和优势


    - 密封性:不密封
    - 配置:单孔设计
    - 接触特性:封闭式桶形,直向终端
    - 终端电镀材料:锡
    - 机械附件:无绝缘支持
    - 合规性:符合REACH、RoHS、ELV标准
    - 重量:3.32克
    这款闭口环舌接线端子以其独特的封闭式桶形设计,确保了可靠的电气连接和稳定性。此外,它的锡镀层提供了优异的抗腐蚀能力,使其在各种恶劣环境下依然能够保持良好的性能。

    应用案例和使用建议


    - 应用案例:该产品广泛用于工业自动化设备、汽车电子系统、电力系统等领域。
    - 使用建议:
    - 在安装过程中,确保电线正确插入端子并紧固,以保证良好的导电性能。
    - 定期检查连接点,确保长期稳定的电气连接。
    - 在恶劣环境中使用时,可以考虑配合防水套件以提高防护等级。

    兼容性和支持


    - 兼容性:与铜基材和锡镀层的电线完全兼容。
    - 支持:如需技术支持,可拨打+1 800 522 6752。
    - 文档:可通过TE官网下载产品图纸和CAD文件。

    常见问题与解决方案


    - 问题1:如何确认接线端子是否已正确安装?
    - 解决方案:确保电线完全插入端子且终端紧固。如有必要,可使用万用表检测电阻值,确保连接良好。

    - 问题2:端子是否可以在高温环境中稳定工作?
    - 解决方案:该接线端子可承受最高达170°C的温度,适合在高温环境中使用。但请注意,过高的温度可能会影响使用寿命,应尽量避免长期暴露于极端温度下。

    总结和推荐


    综上所述,闭口环舌接线端子(型号:160013)是一款高性能、可靠性强的电子元器件,非常适合工业和电气系统中的各种应用。它具备优秀的电气性能和机械强度,能够在各种严苛的工作条件下保持稳定的连接性能。我们强烈推荐这款产品给需要高可靠性和稳定性的应用场合。
    如果您有任何疑问或需要更多技术支持,请随时联系制造商提供的客服热线。

160013参数

参数
长*宽*高 23.7mm*11.91mm*1.22mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

160013厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

160013数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 160013 160013数据手册

160013封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
95+ $ 1.1448 ¥ 9.7308
300+ $ 0.9682 ¥ 8.2297
600+ $ 0.918 ¥ 7.803
1300+ $ 0.8772 ¥ 7.4562
5000+ $ 0.8364 ¥ 7.1094
10000+ $ 0.816 ¥ 6.936
25000+ $ 0.7956 ¥ 6.7626
库存: 4270
起订量: 95 增量: 1
交货地:
最小起订量为:95
合计: ¥ 924.42
直接购买
加入购物车
