1-1740196-2

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: Female Sockets,Receptacle 焊盘 2 15pin Steel,Tin Plated 金 黑色 贴片安装
供应商型号: CAG-1-1740196-2
供应商: 海外现货
标准整包数: 1

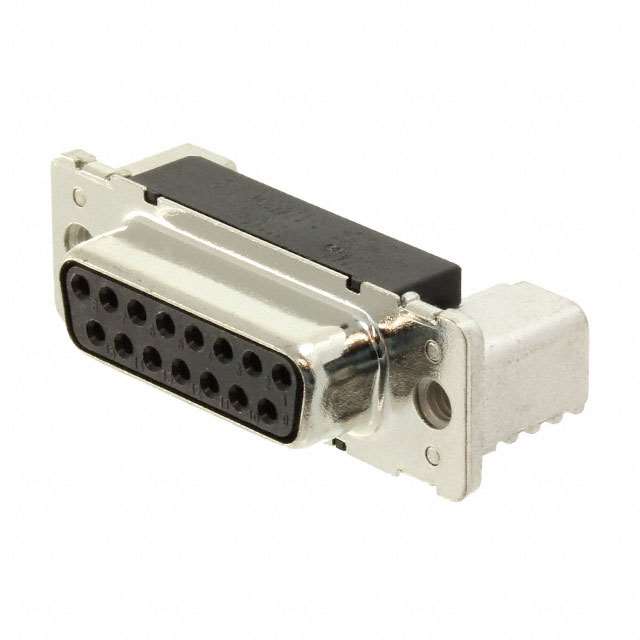

TE CONNECTIVITY D-Sub 连接器 1-1740196-2

1-1740196-2概述

    Advanced Design Surface Mount PCB D-Sub 连接器

    产品简介


    Tyco Electronics 推出了下一代用于表面贴装装配的 D-Sub 连接器。这款连接器结合了关键设计特征,以确保高效的可靠处理。它成为适用于广泛应用程序的行业标准接口连接器的表面安装方式。此款连接器提供 9 到 37 位置的插头和插座型号,并且有多种安装硬件选择,为明天的互连需求设定了新的标准。

    技术参数


    以下是该 D-Sub 连接器的关键技术规格和性能参数:
    - 前壳:钢,镀锡
    - 座体:黑色热塑塑料
    - 阻燃等级:UL 94V-0
    - 触点电镀层:0.80 µm 金
    - 所有材料均符合 RoHS 标准
    | 类型 | 位置数 | 尺寸(mm) |
    |
    | 插头 | 9 | 30.80 × 31.00 × 20.10 × 16.60 |
    | 插头 | 15 | 39.20 × 39.30 × 28.40 × 24.90 |
    | 插头 | 25 | 53.05 × 53.05 × 42.15 × 38.65 |
    | 插头 | 37 | 69.40 × 69.50 × 58.60 × 55.10 |
    | 座体 | 9 | 30.80 × 31.00 × 20.10 × 16.60 |
    | 座体 | 15 | 39.20 × 39.30 × 28.40 × 24.90 |
    | 座体 | 25 | 53.05 × 53.05 × 42.15 × 38.65 |
    | 座体 | 37 | 69.40 × 69.50 × 58.60 × 55.10 |

    产品特点和优势


    - 控制重心:确保处理过程中安全定位。
    - 全面适用的拾放能力:无需外力,简化组装。
    - 大型安装支架:提高接地和机械稳定性。
    - 低高度安装:节省电路板之间的宝贵空间。
    - 0.80 µm 金镀层触点:提高接触可靠性。
    - 多种硬件选项:包括 4-40 螺纹和 M3 螺纹插入件或螺母锁定装置。

    应用案例和使用建议


    这些 D-Sub 连接器非常适合需要高可靠性和坚固结构的应用场景,例如工业控制、自动化设备、通信设备等。对于组装,我们建议严格按照制造商提供的安装指南进行操作,特别是注意避免过高的压力导致连接器损坏。

    兼容性和支持


    该连接器具有广泛的硬件选项,可与其他标准的 4-40 和 M3 螺纹组件兼容。泰科电子提供全面的技术支持和维护服务,确保客户能够充分发挥产品的潜力。

    常见问题与解决方案


    1. 连接器无法牢固安装
    - 解决方案:检查安装支架和接触区域是否有损坏,确保按照正确步骤进行安装。
    2. 连接不稳定
    - 解决方案:重新检查所有螺丝紧固情况,并确保没有松动。必要时重新镀金处理接触点。

    总结和推荐


    总体而言,这款先进的 D-Sub 连接器凭借其多功能性、可靠性和简便的组装方式,在许多领域具有明显的优势。考虑到其广泛的兼容性和技术支持,我们强烈推荐此款连接器用于各种高端应用场合。

1-1740196-2参数

参数
端接 焊盘
额定电流 -
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Female Sockets,Receptacle
颜色 黑色
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

1-1740196-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1740196-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 1-1740196-2 1-1740196-2数据手册

1-1740196-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
