1SNK705212R0000

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 3464182
供应商: element14
标准整包数: 1

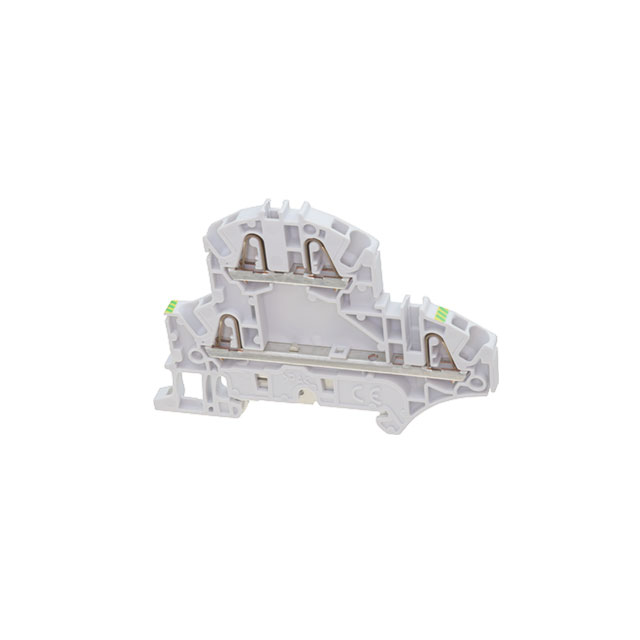

TE CONNECTIVITY 接线座- Din 轨道/通道 1SNK705212R0000

1SNK705212R0000概述


    产品简介


    本产品是ENTRELEC公司推出的SNK系列PI-Spring终端块(编号:1SNK705212R0000)。该终端块属于模块化类型,主要功能为通过连接并固定电线来实现电路的连接和分流,适用于电力系统和控制系统的布线需求。它采用灰黑色设计,具有良好的机械强度和抗老化性能。产品间距为5.2毫米(0.205英寸),适用于4位布局,并支持DIN导轨安装。这些特性使其成为工业自动化、建筑设施等领域理想的布线选择。

    技术参数


    - 产品类型:PI-Spring 终端块
    - 配置特性:
    - 额定直径:2.3毫米
    - 电路层数:2
    - 电路数:2
    - 接线柱数:4
    - 电气特性:
    - 额定电压(UL & CSA):600伏
    - 冲击耐压等级(IEC):8000伏
    - 短时耐受电流(1秒):300安培
    - 功耗:0.8瓦
    - 额定电流(UL):20安培
    - 额定电流(IEC):24安培
    - 物理特性:
    - 重量:15.7克(0.618盎司)
    - 材质:聚酰胺
    - 尺寸:长60.3毫米,宽60.3毫米,高84.6毫米
    - 安装温度范围:-5至40摄氏度(23至104华氏度)
    - 工作温度范围:-55至110摄氏度(-67至230华氏度)
    - 防护等级:IP20
    - 燃烧性能:UL 94V-0
    - 环保标准:符合欧盟RoHS、ELV和REACH指令要求

    产品特点和优势


    唯一功能及优势
    1. 多位置配置:具备4个接线柱,适合多种电路连接需求。
    2. 可靠的电气特性:额定电压和电流较高,确保了产品的长期稳定运行。
    3. 优异的防护等级:达到IP20防护等级,有效防止灰尘和小物体进入,提高了安全性。
    4. 易于安装:支持DIN导轨安装方式,安装简便且稳固。
    市场竞争力
    此终端块在同类产品中表现出色,尤其在高功率和可靠性要求较高的应用场景下,例如工业控制系统、数据中心等。由于其具备多位置配置和优良的电气性能,可以满足复杂的布线需求,是市场上非常有竞争力的产品。

    应用案例和使用建议


    应用场景分析
    此终端块广泛应用于工业自动化、建筑设施和数据中心等领域。具体应用包括但不限于电机控制、信号传输、传感器连接等。
    使用建议
    - 安装温度范围:确保安装环境在-5至40摄氏度之间,以避免因温度过高导致产品过热失效。
    - 电线尺寸选择:根据不同的电线尺寸,合理选择合适的电线连接类型(如非绝缘套管、绝缘套管等)。
    - 定期检查:定期对产品进行检查和维护,确保接线可靠、无松动现象,提升系统的稳定性。

    兼容性和支持


    兼容性
    此终端块与ENTRELEC公司的其他相关产品兼容,例如ZK2.5-D2-PE型号。该系列产品在功能上具有高度的一致性,可以方便地替换和升级现有系统。
    支持和维护
    对于技术支持和维修服务,您可以通过电话+1 800 522 6752联系供应商。此外,产品页面提供了详细的技术文档和CAD文件,便于进一步了解产品详情和技术资料。

    常见问题与解决方案


    问题与解决方案
    1. 问题:产品安装后出现松动现象。
    - 解决方案:请确认安装是否正确,确保DIN导轨已牢固固定,并适当拧紧所有螺丝。

    2. 问题:电流不稳或不稳定。
    - 解决方案:检查电源输入是否稳定,确认接线接触良好,必要时可考虑更换电线材质。

    3. 问题:产品表面出现划痕或损坏。
    - 解决方案:避免硬物碰撞,若已有划痕,可采用适当的修复方法或联系供应商更换新品。

    总结和推荐


    产品评估
    此终端块在电气性能、机械强度和环境适应性方面表现出色。其多位置配置和良好的电气特性使其在工业自动化、建筑设施等领域得到了广泛应用。考虑到其卓越的防护等级和便捷的安装方式,该产品是市场的优选之一。
    是否推荐使用
    综合上述各方面因素,我强烈推荐使用此终端块。其可靠性和适用性使得它在复杂且高要求的应用环境中表现出众,尤其适用于工业自动化、建筑设施和数据中心等场合。如果您正在寻找一款耐用、高性能的终端块,此产品将是您的理想选择。

1SNK705212R0000参数

参数
安装方式 DIN导轨安装,弹簧安装,推入式
零件状态 在售
包装方式 盒装

1SNK705212R0000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1SNK705212R0000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- Din 轨道/通道 TE CONNECTIVITY 1SNK705212R0000 1SNK705212R0000数据手册

1SNK705212R0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5885 ¥ 55.1454
10+ $ 6.3821 ¥ 53.4178
25+ $ 6.0141 ¥ 50.338
50+ $ 5.5218 ¥ 46.2174
100+ $ 5.1641 ¥ 43.2235
150+ $ 4.7295 ¥ 39.5858
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.14
