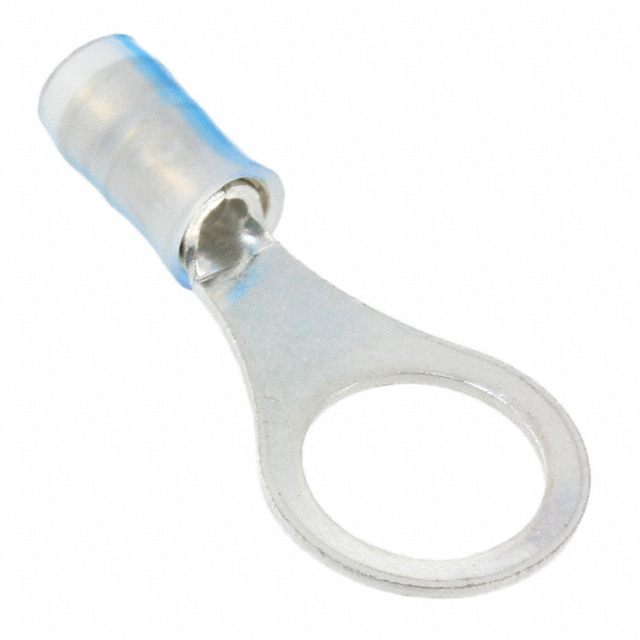

53421-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 防辐射/150 C 环形/叉形
供应商型号: N-53421-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 53421-1

53421-1概述

    电子元器件产品技术手册:3/8 Stud Size Closed Ring Tongue Terminal



    1. 产品简介




    本款3/8 Stud Size Closed Ring Tongue Terminal(3/8螺钉尺寸封闭式环形接线端子)是一种专门设计用于电线连接的重要部件。它主要应用于辐射防护环境中的电气系统,特别是要求具有较高机械稳定性和电气可靠性的场合。这种终端适用于多种设备和系统,特别是在需要高电压和高温条件下运行的系统中。


    2. 技术参数




    - 产品类型:封闭式环形舌形终端
    - 螺钉尺寸:3/8英寸
    - 导线尺寸范围:2050 - 5180 CMA
    - 舌厚:0.84毫米(0.033英寸)
    - 终端长度:30.94毫米(1.218英寸)
    - 绝缘层直径范围:2.67 - 3.81毫米(0.105 - 0.15英寸)
    - 兼容绝缘层直径最大值:3.81毫米(0.15英寸)
    - 引脚直径:9.91毫米(0.39英寸)
    - 温度范围:150°C(302°F)
    - 兼容导线材料:铜
    - 兼容导线镀层材料:锡
    - 镀层材料:锡铅合金


    3. 产品特点和优势




    - 独特功能:3/8 Stud Size Closed Ring Tongue Terminal 具有独特的封闭式环形结构,能提供优异的机械稳定性。
    - 电气性能:锡铅合金镀层提供了良好的导电性和耐腐蚀性,延长了产品的使用寿命。
    - 辐射防护能力:该终端经过辐射防护处理,能在辐射环境中保持稳定的性能。
    - 市场竞争力:由于其出色的电气和机械性能,它在市场上的竞争能力较强,广泛应用于航空航天、军工、汽车工业等领域。


    4. 应用案例和使用建议




    - 应用场景:这种终端通常用于高压、高温环境下的电缆连接,如航天航空中的电源系统,汽车引擎控制单元等。
    - 使用建议:在安装时应注意选择合适的绝缘材料,确保其直径不超过最大值,以避免安装困难或性能下降。同时,注意保持接触部位清洁干燥,以防氧化和腐蚀。


    5. 兼容性和支持




    - 兼容性:本产品兼容所有标准的3/8英寸螺钉尺寸的连接件,可方便地与其他常见的电气元件配合使用。
    - 厂商支持:制造商提供了详尽的技术支持文档,并且配备了专门的客服团队,可通过电话 +1 800 522 6752 联系,解答用户疑问。


    6. 常见问题与解决方案




    - 问题一:如何选择合适的绝缘材料?
    - 解决方案:根据导线直径选择符合直径范围要求的绝缘材料,通常为2.67 - 3.81毫米(0.105 - 0.15英寸)。

    - 问题二:如何正确安装此终端?
    - 解决方案:首先清理接触面并去除油污,然后使用适当的压接工具进行压接,确保压接牢固,避免松动。


    7. 总结和推荐




    综上所述,这款3/8 Stud Size Closed Ring Tongue Terminal 是一款高性能、高可靠性的终端,特别适合于高压、高温的应用环境。其出色的设计、优秀的性能和广泛的适用性使其在市场上具有很高的竞争力。强烈推荐在需要高可靠性的电气系统中使用此终端,以确保系统的稳定性和安全性。

53421-1参数

参数
长*宽*高 13.49mm(宽度)*790μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

53421-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53421-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 53421-1 53421-1数据手册

53421-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8904 ¥ 7.5684
300+ $ 0.8446 ¥ 7.1791
600+ $ 0.8262 ¥ 7.0227
库存: 1000
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1135.26
