5558065-1

产品分类: 模块化连接器 - 插孔
厂牌: TE CONNECTIVITY
产品描述: Jack 90度,向下 10p10c (RJ50) 1 通孔安装 15.11mm(长度)*20.57mm(高度)
供应商型号: N-5558065-1
供应商: 云汉优选
标准整包数: 1

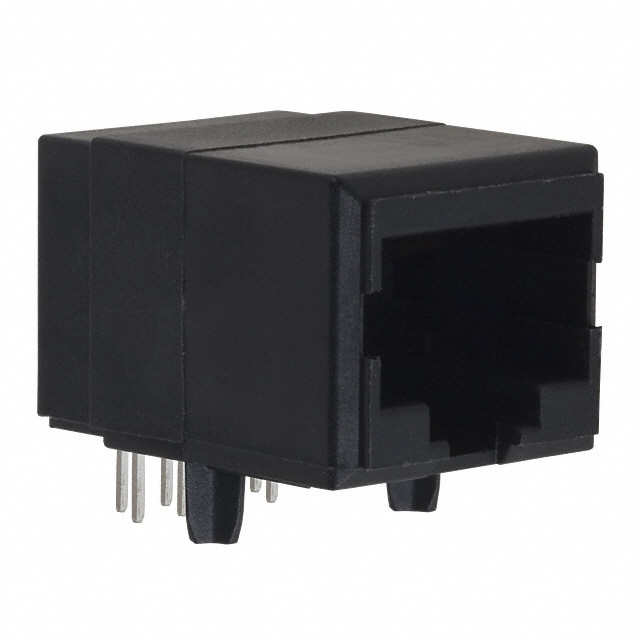

TE CONNECTIVITY 模块化连接器 - 插孔 5558065-1

5558065-1概述


    产品简介


    TE Connectivity 的单端口模块化插孔系列产品旨在满足数据通信市场的多样化设计需求。产品系列包括直角插孔、45度角插孔和垂直插孔,特别适合需要语音、数据和高速网络传输性能的应用场景。
    应用领域:
    - 通信设备
    - 电话
    - 路由器
    - 服务器
    - 交换机
    - 计算机
    - 商业设备
    - 消费电子产品
    - 无线基站

    技术参数


    TE 单端口模块化插孔具有多种样式和配置,提供紧凑尺寸并符合 FCC 第 68 部分规则及 TIA-1096-A 行业标准。具体技术规格如下:
    - 性能类别:
    - Cat 3:适用于 10 BASE-T
    - Cat 5:适用于 10/100 BASE-T
    - Cat 5e:适用于 10/100/1000 BASE-T 或千兆以太网
    - Cat 6a:适用于 10 千兆以太网
    - 连接器规格:
    - RJ11:6/2
    - RJ14:6/4
    - RJ22:4/4
    - RJ25:6/6
    - RJ45:8/8
    - 关键特性:
    - 集成 LED 指示灯
    - 屏蔽设计
    - 接地选项(面板接地和 PCB 接地)
    - 倒装设计
    - 键控设计

    产品特点和优势


    - 标准化网络连接:确保所有设备之间的互操作性。
    - 易用性:集成 LED 和键控设计使安装更简便。
    - 广泛的产品线:涵盖多种型号和配置。
    - RoHS 合规:符合环保要求。
    - 高数据传输率:超过 1Gbps,满足 Cat6 应用需求。
    - 减少信号干扰:屏蔽设计提高了抗干扰能力。
    - 降低成本:支持高效焊接工艺,减少组装成本。

    应用案例和使用建议


    应用案例:
    1. 通信设备:在路由器和交换机中使用,实现高速数据传输。
    2. 消费电子产品:在家庭路由器和调制解调器中使用,提高数据传输速率。
    3. 服务器设备:用于数据中心内部设备之间的连接。
    使用建议:
    - 在需要高性能数据传输的应用中选择 Cat 6 等级的模块化插孔。
    - 在空间有限的环境中使用 45 度角插孔设计,方便电缆连接。
    - 选择带有 LED 指示灯的插孔以便于故障排查和诊断。

    兼容性和支持


    TE Connectivity 提供多种兼容型号的模块化插孔,能够与各种电子设备和系统兼容。此外,TE 还提供全球范围的技术支持服务,包括电话和技术支持网站,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. Q:如何检查模块化插孔是否正常工作?
    - A:可以通过观察集成的 LED 指示灯来确认连接状态。
    2. Q:如果需要更换模块化插孔,应该注意什么?
    - A:确保新插孔的规格和旧插孔一致,特别是接线方式和接口类型。
    3. Q:在高干扰环境下使用时如何避免信号干扰?
    - A:选择带屏蔽设计的模块化插孔,并确保正确接地以提高抗干扰能力。

    总结和推荐


    TE Connectivity 的单端口模块化插孔系列产品在数据传输速率、安装便利性和抗干扰能力方面表现出色。它们是适用于各种数据通信设备的理想选择,尤其适合对数据传输速率有较高要求的应用场景。对于需要高性能、易安装且具备良好抗干扰能力的用户来说,TE 的产品是一个非常值得推荐的选择。

5558065-1参数

参数
朝向 90度,向下
端口数 1
针脚数 10p10c (RJ50)
类型 Jack
防护等级 -
长*宽*高 15.11mm(长度)*20.57mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

5558065-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5558065-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插孔 TE CONNECTIVITY 5558065-1 5558065-1数据手册

5558065-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
