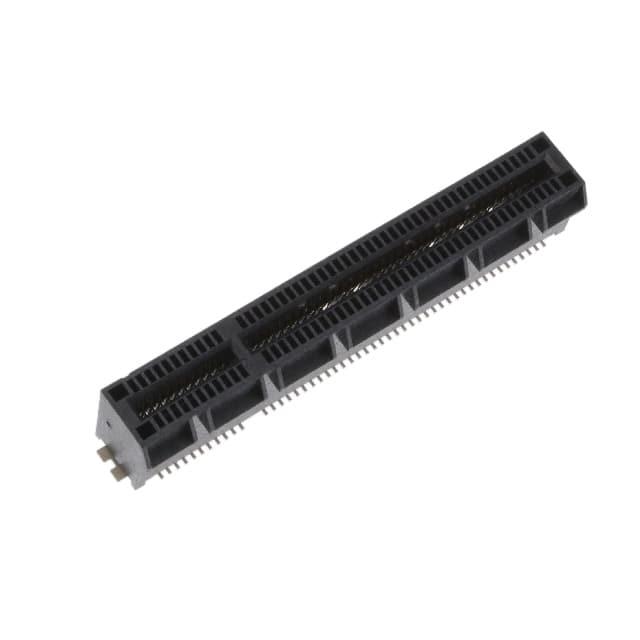

4-2337939-7

厂牌: TE CONNECTIVITY
产品描述: Conn PCI Express Card Edge SKT 98 POS 1mm Solder ST SMD Box/Tray
供应商型号: 4-2337939-7
供应商: Master
标准整包数: 5
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 4-2337939-7

4-2337939-7概述

    电子元器件产品技术手册:PCI Express Gen4 连接器

    产品简介


    本技术手册介绍的是泰科电子生产的TE PCI Express Gen4连接器(产品型号:108-60121-1)。作为新一代高速数据传输解决方案的核心组件,这款连接器主要应用于高性能计算、数据中心、服务器和存储系统等领域,能够实现高效的数据交换与传输。Gen4连接器旨在提供卓越的电气性能和稳定性,确保复杂系统中的信号完整性和可靠性。

    技术参数


    以下是本产品的详细技术规格及性能参数:
    - 设计与构造:产品符合相关的设计图和物理尺寸要求。
    - 材料:产品所用材料严格遵循适用的产品图纸规范。
    - 额定值:
    - 电压:交流/直流50伏特
    - 电流:每触点1.1安培
    - 温度范围:-40°C至85°C
    - 电气性能:
    - 低电平接触电阻:最大30毫欧
    - 绝缘电阻:最小1000兆欧
    - 耐电压测试:1分钟无击穿或闪络现象
    - 机械性能:
    - 插拔力:每对触点的最大插拔力分别为1.15牛顿和0.15牛顿
    - 耐久性:进行50次插拔循环测试
    - 冲击振动测试:无1微秒以上断续
    - 环境适应性:
    - 焊锡性测试:每个引脚至少95%的焊锡覆盖
    - 耐热性测试:在260°C下进行3个周期的再流焊温度循环测试
    - 热冲击测试:在-55°C至85°C之间循环10次

    产品特点和优势


    TE PCI Express Gen4连接器具备以下几个关键特点:
    - 卓越的电气性能:其低接触电阻和高绝缘等级确保了出色的信号传输质量。
    - 坚固耐用:耐高低温及振动冲击的特性使其适用于各种严苛的应用环境。
    - 高可靠性:先进的制造工艺与严格的测试程序保证了产品的稳定性和寿命。
    这些特点使TE PCI Express Gen4连接器成为数据中心、服务器和存储系统中不可或缺的高速数据传输解决方案。

    应用案例和使用建议


    该产品广泛应用于高性能计算、数据中心、服务器和存储系统中,用于高效的数据传输。在实际部署过程中,建议进行详细的环境测试以确保最佳匹配效果。同时,在设计PCB时应充分考虑连接器的布局和散热问题,确保整个系统的稳定运行。

    兼容性和支持


    TE PCI Express Gen4连接器与其他标准PCIe Gen4设备具有良好的兼容性,能无缝集成到现有系统中。此外,泰科电子提供了全面的技术支持和售后服务,包括现场技术支持、远程故障诊断服务以及产品保修政策。

    常见问题与解决方案


    1. Q:连接器的插拔力过高?
    - A:检查连接器的安装方向是否正确;确认是否已正确锁紧。

    2. Q:信号传输不稳定?
    - A:检查接触电阻是否正常;确保接触面清洁,无氧化物或其他杂质。
    3. Q:如何进行温度循环测试?
    - A:参考相关文档,按要求设定测试条件,进行多次温度循环以验证产品的耐久性。

    总结和推荐


    综上所述,TE PCI Express Gen4连接器凭借其卓越的电气性能、坚固耐用的结构以及广泛的应用范围,成为了高性能计算和数据中心的理想选择。我们强烈推荐使用此款连接器以提升您的系统性能并确保长期稳定的运行。

4-2337939-7参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 托盘

4-2337939-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2337939-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 4-2337939-7 4-2337939-7数据手册

4-2337939-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.9105 ¥ 41.5919
250+ $ 4.4838 ¥ 36.7175
500+ $ 4.4627 ¥ 36.5447
1050+ $ 4.4416 ¥ 36.3719
2100+ $ 4.4205 ¥ 36.1991
3150+ $ 4.3994 ¥ 36.0263
4200+ $ 4.3994 ¥ 36.0263
库存: 370
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 207.95
直接购买
加入购物车
