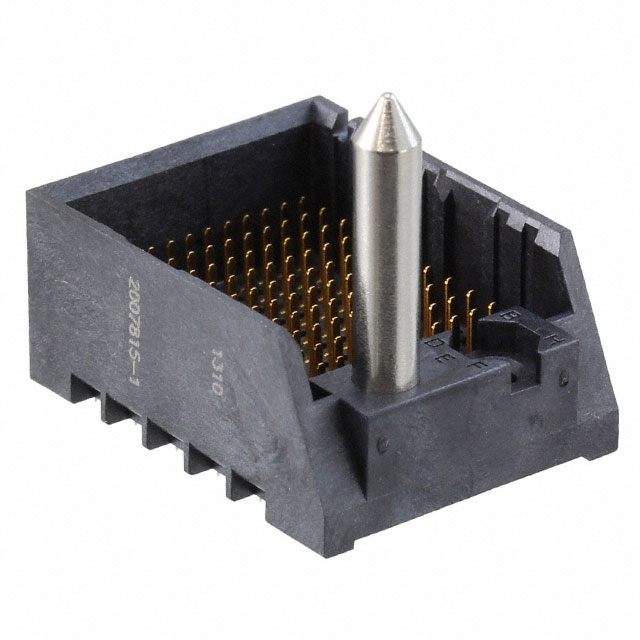

2007815-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Backplane HDR 80Signal/40Ground POS 1.9mm Press Fit ST Thru-Hole Tube
供应商型号: A118604-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 专用 2007815-1

2007815-1概述

    # 高速背板连接器2007815-1 技术手册

    产品简介


    高速背板连接器2007815-1是一款适用于高密度信号传输应用的垂直安装型印刷电路板(PCB)母座连接器。它属于IMPACT系列,具有12行10列的布局设计,共120个位置。该连接器的主要特点是采用键合对齐机制,以确保精确的接插和提高可靠性。它广泛应用于通信、计算、工业控制等领域,特别适合需要高信号完整性的高性能应用。

    技术参数


    基本参数
    - 型号: 2007815-1
    - 位置数: 120
    - 行数: 12
    - 列数: 10
    - 安装方式: 垂直式PCB焊盘
    - 对接方式: 键合对齐
    - 颜色: 黑色
    - 阻抗: 100Ω
    - 操作电压: 30V AC
    - 信号速率: 20 – 25 Gb/s
    - 工作温度范围: -55°C至85°C
    物理尺寸
    - 连接器长度: 26.9mm (1.059英寸)
    - 连接器高度: 24.6mm (0.97英寸)
    - 连接器宽度: 20.8mm (0.819英寸)
    - 板厚: 1mm (推荐)
    - 孔径: 0.39mm (0.015英寸)
    - 行间距: 1.35mm (0.053英寸)
    接触点参数
    - 接触面积长度: 4.5mm (0.177英寸)
    - 镀层材料厚度: 0.76µm至1.52µm (30µin至60µin)
    - 接触基材: 铜合金
    - 电流容量: 最大0.75A

    产品特点和优势


    特点
    - 高信号完整性: 设计了40个接地位置,以减少电磁干扰并保证信号质量。
    - 高密度布局: 每列包含4个差分对,使得连接器能够在有限的空间内实现更多的信号通道。
    - 防错设计: 通过键合对齐方式确保正确插接,提升可靠性。
    - 优异的机械强度: 支持垂直安装,同时具备一定的板载固定力。
    优势
    - 卓越的信号传输能力: 阻抗匹配设计使其能够稳定工作在20到25Gb/s的数据速率下。
    - 广泛适用性: 满足不同行业标准的要求,如CSA认证、UL认证等,提供多种安全防护。
    - 低卤素含量: 符合RoHS指令和REACH规定,环保可靠。

    应用案例和使用建议


    应用案例
    该连接器常用于数据中心、电信设备及服务器背板的高密度信号传输系统。例如,在服务器机柜内部,它可实现板间数据传输,提供稳定可靠的连接。
    使用建议
    - 在组装过程中,确保焊接工艺的一致性和准确性,以避免虚焊。
    - 建议进行定期的维护检查,确保长期稳定的运行。
    - 对于特定的应用场景,可以根据实际需求选择合适的密封件(如密封塞、单线密封件)进行防护。

    兼容性和支持


    该连接器与TE公司的其他连接器和相关附件兼容,例如密封塞、单线密封件、AMP超级密封连接器等。TE公司提供了详尽的技术支持和售后服务,包括电话支持(+1 800 522 6752)和在线资源,以便客户解决问题。

    常见问题与解决方案


    常见问题
    1. 连接器松动
    2. 信号传输不稳定
    3. 接触不良
    解决方案
    1. 重新安装连接器,确保按照正确的步骤和力度安装。
    2. 检查电源及线路,确认是否有接触不良或电源波动等问题。
    3. 检查接触面,确保无尘污物或腐蚀现象,必要时更换连接器。

    总结和推荐


    综合来看,高速背板连接器2007815-1是一款设计精良、性能优异的产品。它具有出色的信号传输能力和广泛的适用范围,适用于各种高性能要求的应用场景。我们强烈推荐使用这款连接器,特别是在需要高密度、高可靠性的数据传输环境中。
    如需进一步了解产品详情和技术资料,欢迎访问TE公司官方网站(https://www.te.com/)。

2007815-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

2007815-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2007815-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2007815-1 2007815-1数据手册

2007815-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.132 ¥ 126.6359
18+ $ 12.3327 ¥ 103.209
36+ $ 11.7439 ¥ 98.2818
54+ $ 11.4128 ¥ 95.5113
108+ $ 10.8682 ¥ 90.9532
252+ $ 10.2379 ¥ 85.6787
504+ $ 9.7498 ¥ 81.5936
1008+ $ 9.2851 ¥ 77.7048
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 126.63
