776200-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity PCB连接器 汽车连接器公插, AMPSEAL系列, 23路, 3行, 面板安装
供应商型号: 18E8-776200-1
供应商: 国内现货
标准整包数: 1

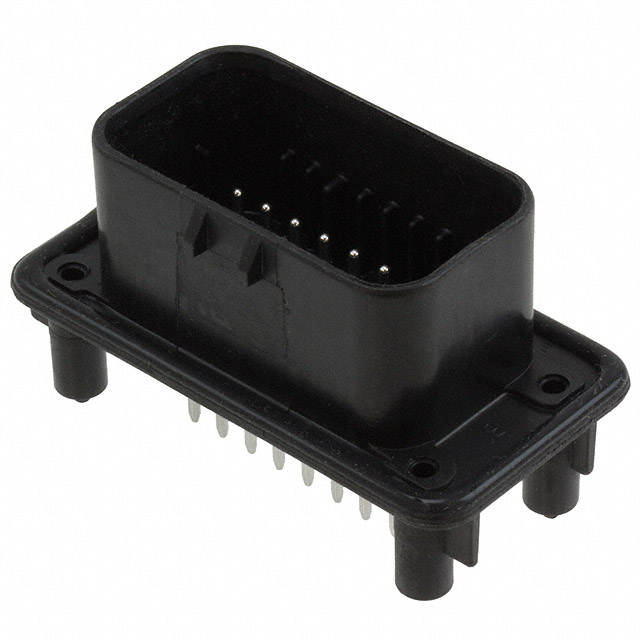

TE CONNECTIVITY 圆形连接器 776200-1

776200-1概述

    AMPSEAL Connector Series:工业及商用车辆用环境密封连接器

    1. 产品简介


    AMPSEAL连接器系列由TE Connectivity(TE)公司设计制造,专为严苛环境下应用而设计。它们是工业及商用车辆(如卡车、公共汽车、农业机械、施工设备和船舶)不可或缺的组件。AMPSEAL连接器以其卓越的密封能力和可靠的性能,在电缆到板端连接中表现出色。这些连接器具备防尘、防水、抗振能力,适用于发动机舱等高温环境,保证了车辆内部电气系统的安全稳定运行。

    2. 技术参数


    - 电流能力:镀金接头最大电流可达17A,镀锡接头最大电流可达8A。
    - 温度范围:镀金接头可在-40°C至+125°C范围内工作;镀锡接头则在-40°C至+105°C范围内工作。
    - 耐用性:连接次数可达10次。
    - 绝缘电阻:最小100兆欧姆。
    - 浸没测试:直流48伏电压下漏电流不超过50微安。
    - 随机振动测试:在特定条件下承受10Gs随机振动达8小时。
    - 阻燃性:UL 94-V0级材料。
    - 环境防护等级:IP6K9K,具备高水平的环境密封能力。

    3. 产品特点和优势


    - 正接触就位:通过二次接触锁定和无锁钩接触系统,确保正接触就位。
    - 高级密封:可防尘、防水和喷雾,提供高达IP6K9K级别的保护。
    - 减少缠绕:无锁钩式插头接触系统减少了储存和处理时的缠绕。
    - 减轻电线应力:所有尺寸的外壳都提供后壳配件以减轻电线应力。
    - 防止误配和误识别:不同颜色和机械极化键控避免误配和误识别。

    4. 应用案例和使用建议


    AMPSEAL连接器广泛应用于多种车辆系统中,如传感器、制动单元、ABS/EBS系统、发动机控制单元(ECU)、油门控制装置和CAN总线系统等。为了充分利用这些连接器的优势,建议在安装前仔细阅读手册,确保正确插入和锁定每个接触点。此外,在极端环境中使用时,定期检查连接器的密封情况,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:AMPSEAL连接器与其他相关电子元件高度兼容,确保整体系统无缝集成。
    - 支持和服务:TE Connectivity提供了详尽的技术文档和视频教程,并且有专门的客户服务团队(PIC)提供技术支持,确保用户获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题1:接触不良。解决方案:确认接触点清洁且插入正确。使用推荐工具进行接触压接,确保良好的电接触。
    - 问题2:密封失效。解决方案:检查是否有异物进入或密封件老化,更换新的密封件。
    - 问题3:插拔困难。解决方案:检查接触器是否对准并符合规格,必要时可调整插头位置。

    7. 总结和推荐


    AMPSEAL连接器系列以其高性能和可靠性在工业及商用车辆领域表现优异。它们能够适应恶劣的工作环境,提供出色的密封性和电气性能。鉴于其卓越的产品特性和广泛的适用范围,我们强烈推荐在各种严苛的应用环境中使用AMPSEAL连接器。

776200-1参数

参数
端接 焊盘
额定电流 8A
外壳材料 Thermoplastic
针脚数 23pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 黑色
长*宽*高 60.8mm(宽度)*32.1mm(高度)
安装方式 通孔安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装,托盘

776200-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
