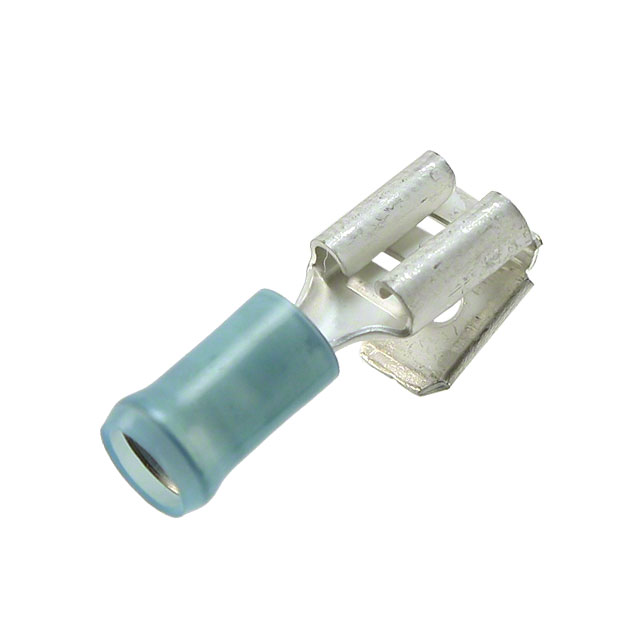

9-160463-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 背负式端子 绝缘扁形端子, PIDG FASTON .250系列, 母座, 6.35 x 0.81mm接片, 最大线规2.5mm²
供应商型号: 9-160463-2
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 9-160463-2

9-160463-2概述


    产品简介


    产品名称: 快速断开连接器(Tab & Receptacle)
    产品类型: 快速断开连接器,属于PIDG猪背式FASTON终端系列
    主要功能: 用于连接16至14 AWG(1至2.5平方毫米)电线。此产品提供可靠的电气连接,适用于多种应用场景。
    应用领域: 主要应用于汽车、工业自动化、家用电器及通信设备等领域。

    技术参数


    - 适用电线规格: 16至14 AWG (1至2.5平方毫米)
    - 接线尺寸: 2050至5180 CMA
    - 匹配插头宽度: 6.35 mm(0.25英寸)
    - 插针厚度: 0.81 mm(0.032英寸)
    - 端子材料厚度: 0.41 mm(0.016英寸)
    - 产品长度: 23.41 mm(0.922英寸)
    - 绝缘直径范围: 4.32 mm(0.17英寸)
    - 操作温度范围: 105°C(221°F)
    - 额定电压: 300 V
    - 端子插装方式: 压缩连接
    - 端子类型: 闭口式
    - 外壳材质: 尼龙
    - 接触基材: 黄铜
    - 端子镀层材料: 锡
    - 兼容性: 与绝缘直径范围为4.32 mm(0.17英寸)的电线兼容
    - 包装数量: 50个
    - 包装方式: 盒装

    产品特点和优势


    - 高可靠性: 高品质黄铜接触基材和锡镀层提供出色的电气性能和耐久性。
    - 易于安装: 插针厚度和压接结构使得安装简便快捷。
    - 广泛的应用范围: 可应用于各种工业环境,从汽车到家用电器。
    - 高性能绝缘材料: 尼龙外壳提供优异的绝缘性能,保证安全可靠的连接。

    应用案例和使用建议


    应用案例:
    - 汽车行业:应用于发动机控制系统、安全气囊、照明系统等。
    - 工业自动化:应用于工厂自动化设备、机器人控制板等。
    - 家用电器:应用于微波炉、空调、冰箱等家电的电路连接。
    使用建议:
    - 在安装前检查绝缘层直径,确保与产品的兼容性。
    - 确保插入时的力度适中,避免过紧或过松导致接触不良。
    - 定期检查连接状态,及时更换老化或损坏的连接器以保持系统的稳定运行。

    兼容性和支持


    - 兼容性: 本产品兼容绝缘直径范围为4.32 mm(0.17英寸)的电线,广泛适用于多种应用场合。
    - 支持和服务: 如有任何疑问或技术支持需求,可拨打免费电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    - 问题1: 连接器插入后不稳定。
    - 解决办法: 检查插针厚度是否符合要求,确保插入时用力均匀。
    - 问题2: 连接器在高温环境下性能下降。
    - 解决办法: 使用时需注意环境温度,确保不超过规定的操作温度范围。
    - 问题3: 端子表面氧化导致接触不良。
    - 解决办法: 清洁端子表面,重新安装。

    总结和推荐


    这款PIDG猪背式快速断开连接器凭借其高可靠性、广泛的应用范围和优秀的电气性能,在多个领域表现出色。经过严格的测试和认证,其EU RoHS、EU ELV及REACH合规性得到了保证。我们强烈推荐这款产品给需要高品质电气连接解决方案的客户。无论是汽车制造还是家用电器,这款连接器都能满足您的需求。如需进一步支持或详细资料,请访问TE官网获取更多信息。

9-160463-2参数

参数
长*宽*高 23.42mm*7.62mm*7.62mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

9-160463-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-160463-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 9-160463-2 9-160463-2数据手册

9-160463-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
