1546931-3

厂牌: TE CONNECTIVITY

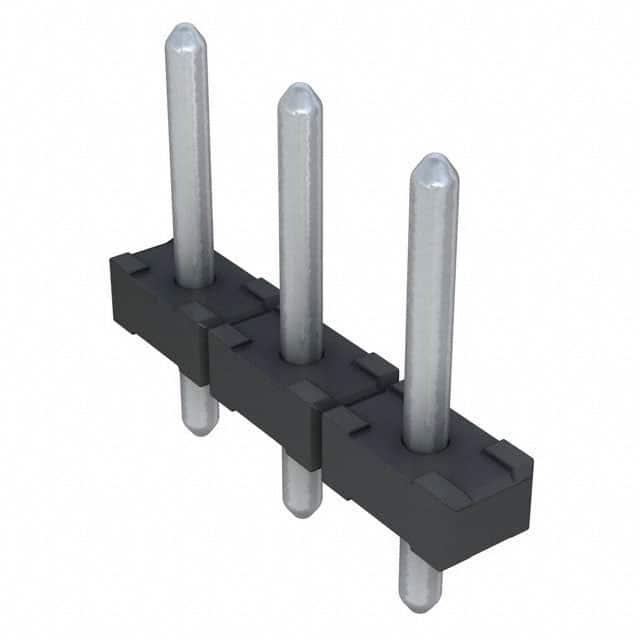

产品描述: Conn Unshrouded Header M 3 POS 5mm Solder ST Top Entry Thru-Hole
供应商型号: N-1546931-3
供应商: 云汉优选
标准整包数: 200
TE CONNECTIVITY 接线座- 接头/插头和插口 1546931-3

1546931-3概述


    产品简介


    产品名称:终端块,无护罩,高温,5.0mm间距
    此产品是一款用于电路连接的无护罩终端块,适用于需要高可靠性连接的应用场合。其主要功能是提供稳定的电路连接,具有出色的耐温性能,能够在极端环境下保持稳定。应用领域包括汽车电子、工业自动化、通信设备及消费电子等领域。

    技术参数


    - 材料和表面处理
    - 机壳:高温PA(聚酰胺),符合UL 94-V0阻燃等级,颜色可选。
    - 终端:黄铜,锡镀层。
    - 机械参数
    - 每孔最大插入力:2N
    - 每孔最小拔出力:1.2N
    - 最大PCB厚度:2.4mm
    - 最小PCB孔径:1.4mm
    - 电气参数
    - 导线范围:30至14 AWG
    - 最大电压:300V
    - 最大电流:12A
    - 接触电阻:小于15毫欧姆
    - 绝缘电阻:大于1000兆欧姆(500V直流)
    - 温度范围
    - 操作温度范围:-40°C至+110°C
    - 堆叠性
    - 端到端可堆叠,不会影响中心线间距。
    - 认证
    - 在Underwriters Laboratories Inc. 的组件计划下获得认可,文件号为E60677。

    产品特点和优势


    1. 高耐温性:最高耐温达260°C(持续1分钟)。
    2. 稳定可靠:提供良好的电气连接性能和机械稳定性。
    3. 兼容性强:与多种PCB和导线兼容。
    4. 认证齐全:符合国际安全标准,适用于多种认证要求严格的项目。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于车内各种传感器和控制单元的连接。
    - 工业自动化:用于复杂工业控制系统中的信号传输。
    - 通信设备:用于基站和其他通信设备中的电力分配。
    使用建议
    - 在安装过程中注意确保每个孔位的插入力和拔出力,以保证电气连接的稳定性。
    - 定期检查绝缘电阻,确保长期稳定运行。
    - 根据具体应用选择合适的导线规格。

    兼容性和支持


    - 兼容性:本产品设计时考虑到了多种标准的PCB和导线尺寸,适用于广泛的工业应用。
    - 支持:TE Connectivity提供详尽的技术文档和支持服务,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    - 问题1:接触电阻异常高
    - 解决方案:检查是否有灰尘或氧化物污染接头,并进行清洁。
    - 问题2:PCB孔径不合适
    - 解决方案:确认孔径大小符合要求,并按照说明书进行重新打孔。
    - 问题3:温度超出规定范围
    - 解决方案:避免将产品置于极端环境中,或选择更高温规格的产品。

    总结和推荐


    综上所述,这款无护罩高温终端块具有卓越的性能和广泛的适用性。无论是汽车电子、工业自动化还是通信设备,它都能提供可靠的连接解决方案。鉴于其高耐温性、稳定可靠的电气性能和良好的市场认证,我们强烈推荐此产品用于上述应用领域。

1546931-3参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

1546931-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1546931-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 1546931-3 1546931-3数据手册

1546931-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6784 ¥ 5.7664
600+ $ 0.5562 ¥ 4.7277
800+ $ 0.408 ¥ 3.468
1000+ $ 0.306 ¥ 2.601
5000+ $ 0.2632 ¥ 2.2369
10000+ $ 0.2356 ¥ 2.0028
25000+ $ 0.2183 ¥ 1.8554
库存: 1600
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 1153.28
