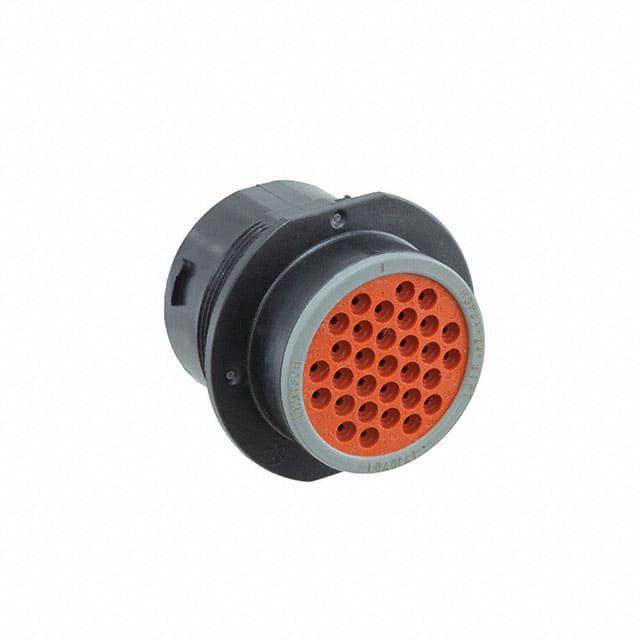

HDP24-24-31PT-L017

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: HDP24-24-31PT-L017
供应商: Master
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HDP24-24-31PT-L017

HDP24-24-31PT-L017概述

    HDP24-24-XXP/SX-L017 技术手册

    产品简介


    HDP24-24-XXP/SX-L017 是一款由 TE Connectivity 生产的螺纹式接插件(Receptacle)。该产品属于 HDP 系列,主要用于工业自动化、电信基础设施和其他高可靠性应用领域。它的尺寸为 24 号,通过一个 1.875 英寸(47.63 毫米)的主体直径提供稳固的连接。这款接插件具有卓越的机械稳定性和耐久性,确保长期可靠的电气连接。

    技术参数


    - 尺寸和规格:
    - 接触体直径:24 号
    - 主体直径:1.875 英寸(47.63 毫米)
    - 与插头型号兼容:HDP26-24-XXP/SX-XXXX
    - 尺寸和安装孔的要求见图纸 0425-021-0000
    - 材料和工艺:
    - 接触体外壳材料:PA66 GF10(黑色)
    - 后壳适配器材料:PA66 GF10(绿色、灰色、蓝色)
    - 密封圈材料:硅胶(橙红色)
    - 组装日期代码:
    - 第一位数字表示年份的前两位(例如,14 表示 2014 年)
    - 第三位字母表示月份(例如,A 表示一月)
    - 第四位和第五位数字表示具体日期(例如,14 表示 14 日)
    - 第六位和第七位数字表示具体时间(例如,11 表示上午 11 点)
    - 其他技术要求:
    - 接触体插入深度:1.030 英寸(26.16 毫米)
    - 镀层和表面处理:除特殊说明外,所有公差默认为标准
    - 规格图号:0425-021-0000
    - 安装硬件及安装扭矩

    产品特点和优势


    HDP24-24-XXP/SX-L017 的主要特点是其坚固的螺纹设计和高可靠性。通过使用 PA66 GF10 材料制成的外壳,该接插件不仅具有优异的机械强度,还能够在各种恶劣环境中保持稳定的电气连接。此外,它配备了密封圈,提供了额外的防尘和防水保护,适合在极端环境下使用。

    应用案例和使用建议


    HDP24-24-XXP/SX-L017 主要应用于工业自动化设备、电信基础设施以及任何需要高可靠性的连接场合。建议在安装时严格按照图纸 0425-021-0000 提供的规格进行操作,以确保最佳的连接效果。如果需要额外的机械保护或特定的电缆密封需求,可以考虑使用后壳适配器 2428-004-2405, 2428-008-2405, 2428-010-2405 或 2428-011-2405。

    兼容性和支持


    该接插件可与 HDP26-24-XXP/SX-XXXX 插头系列配合使用,具有广泛的兼容性。TE Connectivity 提供全面的技术支持和售后服务,以帮助客户在使用过程中解决任何问题。

    常见问题与解决方案


    - 问题:接插件无法正确插入
    - 解决方案:检查接触体是否正确对齐,确保安装孔符合图纸 0425-021-0000 的规格要求。

    - 问题:接插件接触不良
    - 解决方案:检查连接面是否有污垢或杂质,确保清洁后再进行连接。
    - 问题:接插件损坏
    - 解决方案:确认安装过程中的力量控制,避免过度施力导致损坏。如果已经损坏,联系 TE Connectivity 客服获取更换服务。

    总结和推荐


    HDP24-24-XXP/SX-L017 是一款高性能的螺纹式接插件,适用于各种高可靠性应用。其坚固的设计和高耐用性使其成为工业自动化和电信基础设施领域的理想选择。我们强烈推荐使用此产品,尤其是对于那些需要稳定电气连接和良好防护能力的应用场景。

HDP24-24-31PT-L017参数

参数
排数 -
间距 -
针脚数 31
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

HDP24-24-31PT-L017厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP24-24-31PT-L017数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP24-24-31PT-L017 HDP24-24-31PT-L017数据手册

HDP24-24-31PT-L017封装设计

查看详情并下载
Symbol
Footprint
3D Model
