4-1437514-3

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-4-1437514-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  4-1437514-3

4-1437514-3概述

    电子元器件产品技术手册:TE Connectivity AUGAT HOLTITE 插座

    产品简介

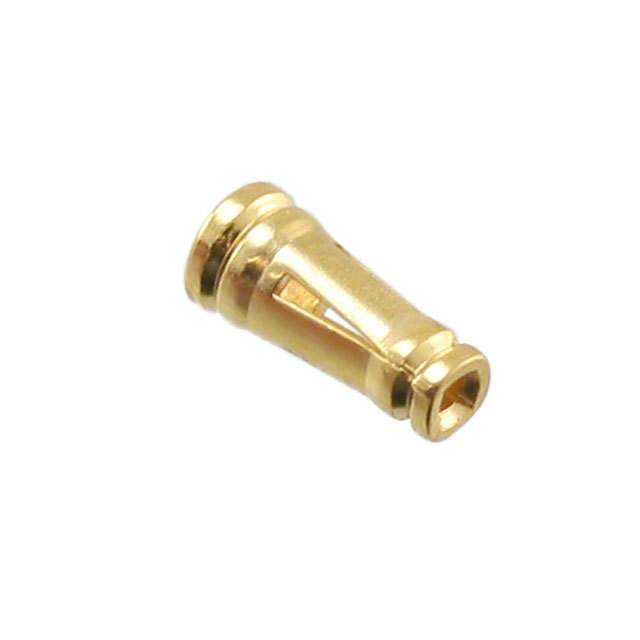

    TE Connectivity(TE)公司推出的AUGAT HOLTITE 插座是一款专为印刷电路板设计的插件式插座。该产品主要用于压入式安装到镀通孔中,允许镀通孔成为组件插座。它适用于多种类型的引线(直径范围从0.016英寸到0.045英寸),适用于不同的安装需求。这款插座广泛应用于各类电子设备中,是连接器和插座市场的重要组成部分。

    技术参数


    AUGAT HOLTITE 插座的主要技术参数如下:
    - 引线直径支持:
    - 圆形引线:0.016至0.021英寸(5P)
    - 矩形引线:0.011 x 0.018英寸(5P)
    - 圆形引线:0.020至0.030英寸(6P)
    - 圆形引线:0.025至0.035英寸(8P)
    - 圆形引线:0.035至0.045英寸(12P)
    - 电流容量:5安培(使用0.062英寸厚的玻璃环氧树脂,类型FR4,铜厚度为2盎司,镀有电镀铜和电镀锡铅)
    - 温度范围:
    - 金接触点:-55至125°C
    - 锡/铅接触点:-55至105°C
    - 电气性能:
    - 接触电阻:初始最大值分别为5P、6P和8P、12P为10毫欧、11毫欧、15毫欧(视具体情况而定)
    - 绝缘电阻:最小1000兆欧
    - 温升:最大温升为30°C(在指定电流下)
    - 机械性能:
    - 插入力:最大330克
    - 拔出力:最小16克
    - 接触保持力:最小2267克

    产品特点和优势


    AUGAT HOLTITE 插座具有以下独特功能和优势:
    - 兼容性强:支持多种引线直径,满足不同安装需求。
    - 高可靠性:通过严格的温度循环、振动测试和湿度-温度循环测试,确保在极端环境下仍能稳定运行。
    - 高效能:提供低接触电阻和高绝缘电阻,确保信号传输稳定可靠。
    - 耐用性好:设计耐久性测试表明能够承受50次插入和拔出操作,使用寿命长。

    应用案例和使用建议


    AUGAT HOLTITE 插座广泛应用于各种电子设备中,如通信设备、工业自动化控制系统、汽车电子系统等。在实际应用中,为了充分发挥其性能,建议如下:
    - 安装时注意:确保引线正确插入对应孔位,避免损坏引脚或插孔。
    - 定期检查:对连接部位进行定期检查,确保无松动或氧化现象,维持良好电气连接。
    - 环境适应性:在高温或潮湿环境中使用时,需采取适当防护措施以延长产品寿命。

    兼容性和支持


    AUGAT HOLTITE 插座可与其他标准尺寸的引线配合使用,适用范围广。厂商提供了详细的技术文档和支持服务,以帮助客户解决问题并确保产品质量。

    常见问题与解决方案


    以下是根据技术手册中常见的用户问题及其解决方案:
    - Q: 插座出现接触不良现象?
    - A: 检查引线是否完全插入插座,并确保引线直径符合规定范围。

    - Q: 插座发生温度过高的情况?
    - A: 检查引线是否过载,适当减少负载或改进散热措施。

    总结和推荐


    总体而言,TE Connectivity 的 AUGAT HOLTITE 插座在电气、机械和环境性能方面表现出色,适用于广泛的工业应用。其高度的兼容性和强大的支持服务使其在市场上具备很强的竞争力。因此,强烈推荐给需要高品质连接解决方案的用户。
    如果您正在寻找一款可靠且高性能的电子元器件产品,AUGAT HOLTITE 插座无疑是理想的选择。

4-1437514-3参数

参数
长*宽*高 2.54mm(长度)
安装方式 贴片安装

4-1437514-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1437514-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 4-1437514-3 4-1437514-3数据手册

4-1437514-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
