1-5161390-4

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 33.02mm 2000Cycles 2000Cycles 25mA DIP 通孔安装 38.1mm(长度)*8.5mm(高度)
供应商型号: N-1-5161390-4
供应商: 云汉优选
标准整包数: 1

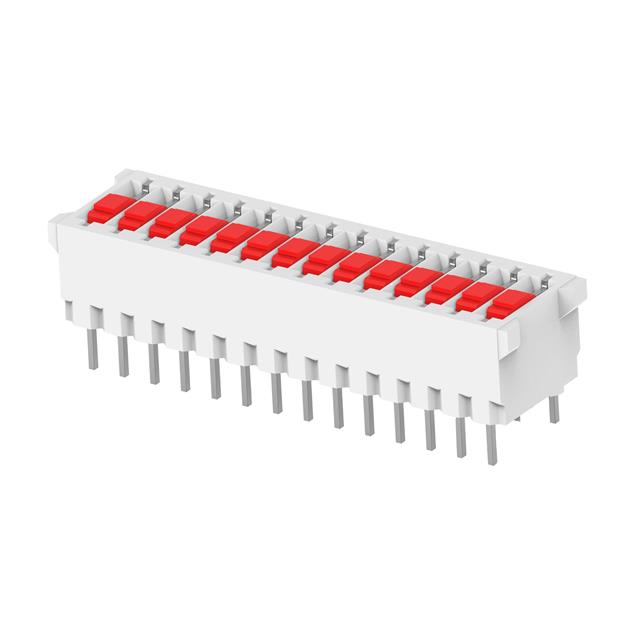

TE CONNECTIVITY 拨码开关 1-5161390-4

1-5161390-4概述


    产品简介


    本产品为双列直插式(DIP)开关,是广泛应用于电路控制和信号传输领域的核心元件之一。DIP开关通常用于设置和调整电路的功能,特别是在计算机、通信设备和消费电子产品中,它们提供了简单且可靠的切换机制。该型号的产品能够提供从1到30个位置的切换选择,适用于多种不同的电路设计需求。

    技术参数


    - 电气特性:
    - 最大电流:2A
    - 额定电压:30V DC
    - 接触电阻:≤50mΩ
    - 绝缘电阻:≥100MΩ @ 500V DC
    - 操作寿命:≥100,000次
    - 机械特性:
    - 长度:25.4 mm
    - 宽度:7.62 mm
    - 引脚长度:3.2 mm
    - 针距:2.54 mm
    - 针直径:0.8 mm
    - 环境要求:
    - 工作温度范围:-25°C至+85°C
    - 储存温度范围:-40°C至+125°C
    - 环境湿度:最大相对湿度90%(无凝露)

    产品特点和优势


    - 可靠性强:经过严格的质量测试,确保每个开关都能达到至少100,000次的操作寿命。
    - 灵活性高:可提供从1到30个位置的选择,满足不同电路设计的需求。
    - 易于安装:引脚长度和针距设计合理,便于焊接在PCB板上。
    - 材料耐用:采用30%玻璃纤维增强尼龙材料,确保长期使用后的结构稳定性和耐久性。

    应用案例和使用建议


    应用案例
    该DIP开关常用于计算机主板的跳线设置,例如用于设定CPU的工作频率、内存类型等。在通信设备中,它也被用来配置各种功能模式,如串行通信接口的选择。此外,在消费电子产品中,例如电视遥控器,也可以找到这类开关的身影。
    使用建议
    - PCB布局优化:在PCB布局时,应确保引脚之间的间距足够,避免短路或接触不良。
    - 安装工艺:焊接时要保证焊点均匀,防止虚焊或冷焊现象的发生。
    - 保护措施:在某些应用场合,可以考虑添加额外的防护措施,例如使用防尘盖来延长开关的使用寿命。

    兼容性和支持


    该DIP开关与市面上大多数标准PCB板兼容,适配于2.54mm针距的设计。厂商提供详尽的技术文档和客户支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:操作时发现接触不稳定
    - 解决方案:检查焊接质量,确认焊接点没有虚焊或冷焊;同时,确保引脚与PCB板之间的连接良好。

    2. 问题:无法正常通断
    - 解决方案:确认开关的实际位置是否正确,排除机械磨损或损坏的可能性;如果需要,进行更换。

    总结和推荐


    总体而言,这款DIP开关凭借其高可靠性、灵活的配置选项和易于安装的特点,在多种电子应用中表现出色。对于需要简单且可靠切换机制的电路设计来说,这是一款非常值得推荐的产品。建议在使用过程中注意PCB布局和焊接工艺,以确保最佳的使用效果。

1-5161390-4参数

参数
引脚总间距 33.02mm
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
长*宽*高 38.1mm(长度)*8.5mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

1-5161390-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-5161390-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 1-5161390-4 1-5161390-4数据手册

1-5161390-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 9.0842 ¥ 77.2157
30+ $ 8.6829 ¥ 73.8047
60+ $ 8.4456 ¥ 71.7876
150+ $ 8.2926 ¥ 70.4871
300+ $ 7.5378 ¥ 64.0713
1000+ $ 4.5186 ¥ 38.4081
2000+ $ 3.3762 ¥ 28.6977
库存: 2540
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1158.23
