B-106-8401

厂牌: TE CONNECTIVITY

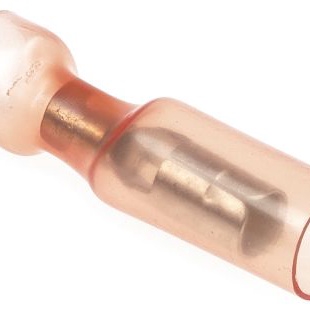

产品描述: 泰科电子 压接子弹型连接器, DuraSeal系列, 4mm 插塞接头直径, 母座, 红色, 30mm长, 最大电线 1mm², 最小电线 0.5mm²
供应商型号: 7187438
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 套管/子弹式端子 B-106-8401

B-106-8401概述

    DuraSeal Bullet Receptacle 技术手册概述

    产品简介


    DuraSeal Bullet Receptacle 是一款高性能的电子连接器件,主要用于终止并固定铜线(裸铜或镀锡铜)。该产品具备防水和抗拉伸功能,适用于多种工业和电子设备的应用场合。它能够提供一种可靠且防溅水的连接方式,确保在恶劣环境下仍能保持良好的电气性能。

    技术参数


    - 产品型号:B-106-8401 和 B-106-8502
    - 适用线径:
    - B-106-8401:0.5mm² 至 1.0mm² (AWG 22-18)
    - B-106-8502:1.5mm² 至 2.5mm² (AWG 16-14)
    - 尺寸范围:
    - 内径:4.0mm([0.160"])至 5.5mm([0.217"])
    - 长度:30mm([1.180"])至 32mm([1.260"])
    - 颜色:红(B-106-8401),蓝(B-106-8502)
    - 材料:
    - 绝缘套管:辐射交联改性尼龙热缩套管,透明颜色,内表面涂有热塑性粘合剂。
    - 插针终端:镀锡黄铜。基体金属为 C260(C26000)或 C268 黄铜,镀锡符合 ASTM B545,Class A 标准。
    - 温度范围:-55°C 至 +125°C
    - 认证:UL 列名电线连接器 91J4

    产品特点和优势


    - 防水防溅:专为需要防水性能的应用设计,确保在潮湿环境中也能正常工作。
    - 耐用性强:采用耐高温和抗冲击材料,适合长期户外或工业应用。
    - 安装简便:配合专门的压接工具,可实现快速高效的安装。
    - 性能稳定:在宽泛的工作温度范围内,保持稳定的电气连接性能。

    应用案例和使用建议


    - 应用场景:汽车制造、铁路运输、医疗设备、工业自动化控制系统等。
    - 使用建议:
    - 确保导线和插针终端清洁,无氧化或油污。
    - 使用指定的压接工具进行压接,避免过压或欠压。
    - 安装后应检查连接的可靠性,以确保防水和防松动效果。

    兼容性和支持


    - 兼容性:适用于标准铜线,与多种压接工具兼容。
    - 支持:厂商提供详尽的技术文档和安装指导,以及后续的技术支持服务。

    常见问题与解决方案


    - 问题:连接处接触不良
    - 解决方法:检查导线和插针终端是否清洁,压接工具是否正确使用。
    - 问题:防水性能不足
    - 解决方法:确认安装时绝缘套管是否正确包裹导线和插针终端,确保套管密封良好。

    总结和推荐


    DuraSeal Bullet Receptacle 在工业和汽车应用领域表现出色,具有优异的防水和耐高温性能,安装简便且可靠。对于需要高可靠性的应用场合,推荐使用此产品。同时,制造商提供的技术支持和全面的文档资料使得该产品的使用更加便捷和安全。

B-106-8401参数

参数
长*宽*高 30.48mm(长度)*5.59mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装,袋装

B-106-8401厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

B-106-8401数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 套管/子弹式端子 TE CONNECTIVITY B-106-8401 B-106-8401数据手册

B-106-8401封装设计

查看详情并下载
Symbol
Footprint
3D Model
