794680-6

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 6pin 5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: N-794680-6
供应商: 云汉优选
标准整包数: 1

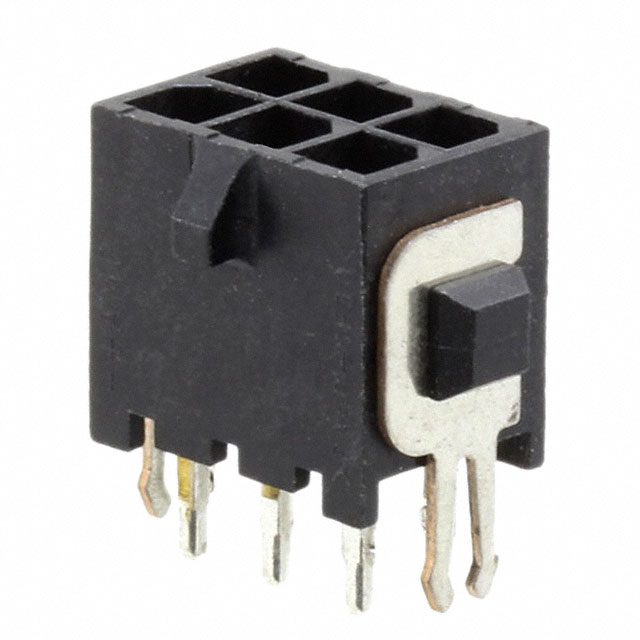

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 794680-6

794680-6概述

    3 mm Micro MATE-N-LOK Connector 技术手册

    产品简介


    3 mm Micro MATE-N-LOK 连接器是一款适用于线对板和线对线配置的小型化连接器。这些连接器具有2至24个位置的双排设计和2至12个位置的单排设计,均适用于20至30 AWG导线。它们广泛应用于各类电子设备,特别是在空间受限的应用环境中表现出色。

    技术参数


    - 电压:交流或直流250伏特
    - 电流:具体取决于接触位置,详见下表
    - 温度范围:-40°C至105°C
    - 引脚数量:2至24(双排)/2至12(单排)
    - 导线规格:20至30 AWG
    | 导线规格 | 引脚位置 | 最大电流(安培) |
    |
    | 20 AWG | 2至6 | 5 |
    | 20 AWG | 8至24 | 4.25 |
    | 28 AWG | 2至20 | 2 |
    | 28 AWG | 22至24 | 1.8 |

    产品特点和优势


    1. 小巧轻便:Micro MATE-N-LOK 连接器体积小,适用于空间受限的设计。
    2. 高可靠性:通过多项严格的机械和环境测试,确保长期稳定运行。
    3. 广泛的电流选择:多种导线规格及引脚位置组合,满足不同应用需求。
    4. 高电气性能:绝缘电阻高达1000兆欧姆,耐电压达1500伏交流电。

    应用案例和使用建议


    应用案例:Micro MATE-N-LOK 连接器常用于工业自动化控制系统、医疗设备、消费电子产品等场合。例如,在一个小型传感器系统中,该连接器可用于连接传感器和控制主板。
    使用建议:
    - 在安装过程中,确保正确选择导线规格以匹配所需的电流需求。
    - 进行焊接时,严格按照规定的焊接流程操作,避免热损坏。
    - 定期检查连接器的耐用性和稳定性,确保其持续正常工作。

    兼容性和支持


    该连接器可以与其他标准组件兼容使用,提供丰富的配件选择。TE Connectivity 提供详尽的技术文档和支持服务,帮助客户解决问题并进行优化设计。

    常见问题与解决方案


    1. 问题:连接器在高温环境下工作时,温度上升过高。
    解决方案:确保使用适合的导线规格和安装散热装置。
    2. 问题:焊接过程中出现不均匀的焊点。
    解决方案:严格按照焊点检验标准进行焊接,检查导线焊接点的覆盖面积。
    3. 问题:连接器的耐用性不足。
    解决方案:考虑使用金镀层提升耐用性,或定期更换磨损部件。

    总结和推荐


    综上所述,3 mm Micro MATE-N-LOK 连接器以其小巧轻便、高可靠性和广泛的电流选择,成为众多电子应用的理想选择。其优良的电气性能和严格的测试标准保证了在各种恶劣环境下的稳定表现。对于需要高性能、空间紧凑且可靠的连接解决方案的项目,强烈推荐使用该产品。

794680-6参数

参数
额定电流 5A
类型 Header,Locking Ramp
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 2.54μm
间距-配接 3mm
针脚数 6pin
排数 2
触头镀层 - 配接 锡铅
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 散装,托盘

794680-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

794680-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 794680-6 794680-6数据手册

794680-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.583 ¥ 4.9555
500+ $ 0.5562 ¥ 4.7277
950+ $ 0.5406 ¥ 4.5951
1900+ $ 0.5304 ¥ 4.5084
库存: 3111
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 991.1
