9-55556-0

产品分类: 端子 - 螺纹端子
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 螺钉式接线端子, 25A电流
供应商型号: N-9-55556-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 螺纹端子 9-55556-0

9-55556-0概述


    产品简介

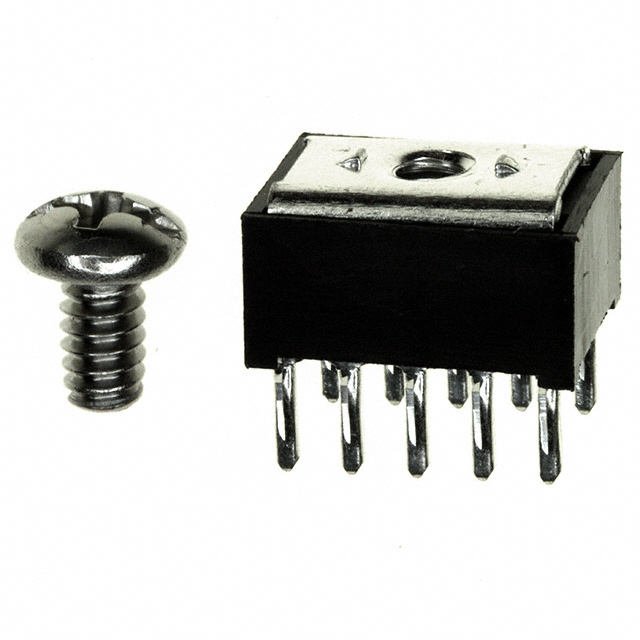

    TE Connectivity推出的9-55556-0是一款电源端子(Power Tap),专门设计用于连接到印刷电路板(Printed Circuit Board, PCB)。该产品具有10个位置,中心线间距为2.54毫米(0.1英寸),支持最大25安培(A)的接触电流。其独特的设计使其适用于多种电子设备和系统中,特别适合需要高效连接和传输电力的应用场合。

    技术参数


    - 中心线间距:2.54毫米(0.1英寸)
    - 接触电流额定值(最大):25安培(A)
    - 位置数:10
    - PCB安装方式:垂直安装
    - 基材:铜合金
    - 镀层材料:锡
    - 焊接过程能力:波峰焊至265°C
    - 工作温度范围:-55°C至85°C(-67°F至185°F)

    产品特点和优势


    - 低轮廓终端:此设计使得产品在紧凑空间内的布局更为合理,适用于各种尺寸的PCB。
    - 高电流承载能力:最大25安培的接触电流使得该端子能够满足较高功率需求的应用场合。
    - 防硫化设计:不含有高浓度的溴或氯,适合长期稳定使用。
    - 兼容性:适用于多种电气标准(如EU RoHS、ELV、REACH等),确保广泛的适用性和合规性。

    应用案例和使用建议


    该产品广泛应用于工业自动化、汽车电子、通信设备等领域。例如,在某些工业自动化系统中,需要多个电源点来支持不同设备的供电。9-55556-0端子通过其10个位置的设计,可以实现多路供电,提高系统的可靠性和可维护性。对于安装时的建议,推荐选择合适的PCB厚度以保证良好的机械固定和电气连接。在特殊环境下使用时,还需要考虑其绝缘选项和防护等级以防止可能的短路风险。

    兼容性和支持


    9-55556-0端子可与其他类型的TE Connectivity产品和第三方电子元件兼容,便于整体系统集成。厂商提供了丰富的技术支持和维护资源,用户可以通过拨打+1 800 522 6752获得帮助。此外,TE官方网站上还提供了详细的文档和CAD模型下载服务。

    常见问题与解决方案


    1. 问题:安装时出现松动怎么办?
    - 解决方案:确保选择了正确的PCB厚度,并按照制造商的安装指南正确操作。必要时,可使用额外的固定装置来增强机械稳定性。
    2. 问题:焊接时发现端子变形如何处理?
    - 解决方案:预热PCB以减小热应力的影响,选择适当的焊接温度,并遵循推荐的焊接工艺流程。
    3. 问题:接通后发现接触电阻过高怎么办?
    - 解决方案:检查终端是否有污染物或损伤,重新清洁并重新安装。必要时,可更换新的终端组件。

    总结和推荐


    综上所述,TE Connectivity的9-55556-0是一款性能优异、高度可靠的电源端子。其具备高电流承载能力和广泛的工作温度范围,使得该产品在众多应用场景中表现出色。特别是其独特的低轮廓设计和多种电气标准的合规性,使其在市场上具备很强的竞争优势。因此,强烈推荐在需要高可靠性的电力连接应用场景中使用该产品。

9-55556-0参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

9-55556-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-55556-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 螺纹端子 TE CONNECTIVITY 9-55556-0 9-55556-0数据手册

9-55556-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
