5176264-9

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2mm 2 20pin 1A 760nm 金 黑色 通孔安装 112.903cm(高度)
供应商型号: JY-5176264-9
供应商: 云汉优选
标准整包数: 1

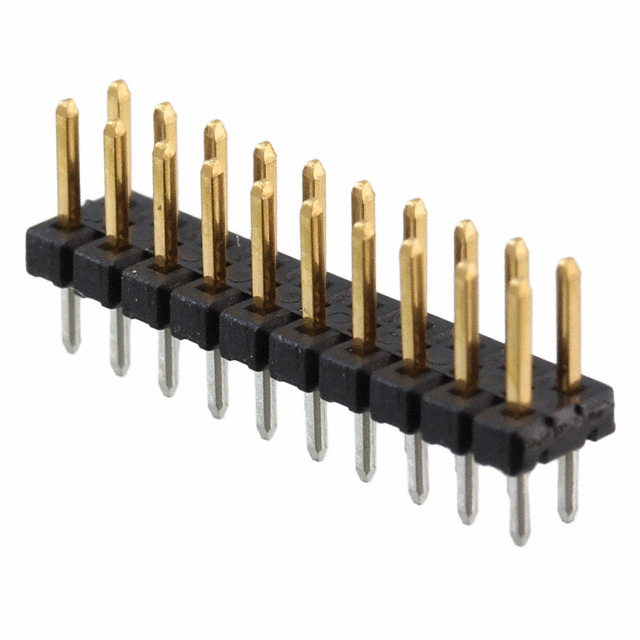

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5176264-9

5176264-9概述


    产品简介


    本产品是一款板对板垂直插针式PCB连接器,型号为5176264-9。它属于TE Connectivity品牌的AMPMODU系列,广泛应用于需要高可靠性的信号传输场景,如工业自动化、通信设备、汽车电子等领域。该连接器具有20个接触点,间距为2mm,采用通过孔焊接(Through Hole - Solder)方式安装到电路板上。金镀层提供良好的导电性和耐腐蚀性。

    技术参数


    - 产品类型:板对板垂直插针式PCB连接器
    - 接触点数量:20个
    - 间距:2mm (0.079英寸)
    - 安装方式:垂直插针式PCB连接器
    - 接头类型:未屏蔽(Unshrouded)
    - 镀层材料:金
    - 接触面积长度:4mm (0.158英寸)
    - 接触载荷:最大1A
    - 绝缘耐压:650VAC
    - 工作电压:200VAC
    - 操作温度范围:-40°C 至 105°C (-40°F 至 221°F)
    - 包装数量:750个
    - 封装方法:纸带包装
    - 符合标准:CSA LR7189, UL E28476, UL 94V-0

    产品特点和优势


    该产品具备多个独特的功能和优势,使其在市场上具有较强的竞争力。首先,20个接触点提供了足够的信号传输能力,同时2mm的间距确保了良好的空间利用率和信号完整性。其次,采用金镀层材料的接触面能够有效提高导电性和抗腐蚀性,延长使用寿命。此外,650VAC的绝缘耐压和200VAC的工作电压使得该连接器能够在较宽的电压范围内稳定工作,确保系统的可靠性。

    应用案例和使用建议


    该产品广泛应用于多种场景,例如工业自动化控制系统、通信设备的信号传输、汽车电子控制单元等。具体的应用案例可能包括工厂自动化生产线上的传感器连接、网络设备的接口连接、汽车引擎控制模块的信号传输等。
    为了保证最佳的使用效果,建议在设计电路板时考虑合理的布局和散热措施。特别是在高频率信号传输场景下,应该尽量缩短引线长度,避免信号衰减和干扰。此外,在实际安装过程中,应注意焊锡的质量和一致性,以确保连接器与电路板之间的牢固接触。

    兼容性和支持


    该产品可以与TE Connectivity及其他品牌的相关产品配套使用,确保整体系统的兼容性和互换性。制造商提供了详尽的技术支持文档和售后服务,包括产品手册、应用指南和在线技术支持。如果您在使用过程中遇到任何问题,可以拨打制造商的免费电话 +1 800 522 6752 进行咨询。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见的问题。以下是一些典型问题及其解决方案:
    1. 问题:连接器接触不良,导致信号传输不稳定。
    解决方案:检查焊点是否饱满且均匀,确认焊锡质量是否合格。如果必要,可以使用显微镜进行更细致的检查。

    2. 问题:连接器外壳损坏,影响整体稳定性。
    解决方案:更换损坏的连接器。建议定期进行预防性维护,以避免此类问题的发生。

    3. 问题:安装后发现接触电阻过高。
    解决方案:检查接触表面是否清洁,重新焊接确保良好的电气连接。

    总结和推荐


    综上所述,5176264-9型板对板垂直插针式PCB连接器是一款具有高可靠性、良好性能和广泛应用领域的优质产品。它的20个接触点和2mm间距的设计使其在多种应用场合下都能表现出色,特别是在需要高精度和稳定性信号传输的场景中。总体而言,该产品是工业级应用的理想选择,强烈推荐给需要高可靠性和高性能连接器的用户。

5176264-9参数

参数
颜色 黑色
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 760nm
额定电流 1A
针脚数 20pin
间距-配接 2mm
触头镀层 - 配接
排数 2
长*宽*高 112.903cm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装,托盘

5176264-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5176264-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5176264-9 5176264-9数据手册
