626038-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 10-11AWG Brass 25.3mm Tin Reel/Strip
供应商型号: A111416CT-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 626038-2

626038-2概述


    产品简介

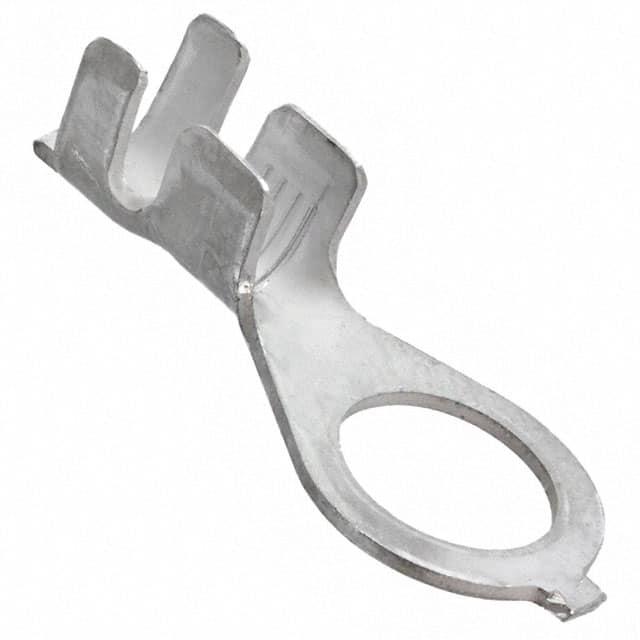

    626038-2 封闭环形舌型接线端子是一种用于连接电线和电气设备的电子元器件。其主要功能是在电源系统中提供可靠的连接点。这种接线端子适用于11至10 AWG(American Wire Gauge)规格的电线,并具有5/16英寸或M8规格的螺栓尺寸。封闭环形舌型接线端子广泛应用于工业自动化、电力传输和分配、以及各种机械设备等领域。

    技术参数


    - 螺栓尺寸:5/16英寸或M8
    - 电线规格:11至10 AWG
    - 螺栓直径:8.4毫米(0.331英寸)
    - 舌型厚度:3.81毫米(0.15英寸)
    - 产品长度:25.3毫米(0.996英寸)
    - 内径:2.67毫米,3.89毫米(0.105英寸,0.153英寸)
    - 绝缘层直径范围:3.2至5.3毫米(0.15至0.209英寸)
    - 工作温度范围:-40至105°C(-40至221°F)
    - 重量:1.445克
    - 包装数量:4000个/包
    - 兼容材料:铜

    产品特点和优势


    - 坚固耐用:采用锡镀层和镍底镀层,提高产品的耐腐蚀性和机械强度。
    - 适用广泛:可应用于多种规格的电线,适用于不同的安装环境。
    - 易于安装:开放式的结构设计使得安装过程更加简单快捷。
    - 高可靠性:经过严格测试,确保在极端条件下的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    - 在工业自动化系统中,这种接线端子常用于连接电机控制器和传感器。
    - 在电力传输和配电系统中,用于连接断路器和开关装置。
    - 在机械设备中,用于连接电池组和其他电气部件。
    使用建议
    - 在选择电线时,确保电线规格符合产品规格,避免因电线过细导致连接不稳定。
    - 安装过程中,需注意保持螺栓紧固,以确保接触良好,减少电阻。
    - 定期检查连接点的紧固情况和绝缘层的状态,确保长期可靠运行。

    兼容性和支持


    - 兼容性:该接线端子兼容各种类型的铜质电线,且可通过不同规格的螺栓实现灵活安装。
    - 支持服务:如遇任何技术问题,可联系技术支持电话 +1 800 522 6752 获取帮助。同时,也可以访问TE公司的官方网站(https://www.te.com/)获取更多产品信息和支持资源。

    常见问题与解决方案


    1. 问题:接线端子接触不良。
    - 解决方法:确保螺栓紧固,重新安装并紧固接线端子。
    2. 问题:电线松动。
    - 解决方法:重新压接电线,并确保接线端子与电线紧密连接。
    3. 问题:长时间使用后出现腐蚀现象。
    - 解决方法:清洁并重新涂抹防锈剂,确保良好的接触状态。

    总结和推荐


    626038-2 封闭环形舌型接线端子凭借其优良的设计和制造工艺,在工业应用中表现出色。其独特的开放式结构设计和多规格适应性使其在各种应用场景中均能发挥出强大的连接性能。鉴于其高可靠性、易安装性和广泛的适用性,强烈推荐此产品在各种工业自动化系统、电力传输与配电以及机械设备中使用。同时,TE公司提供的优质技术支持和服务也为用户提供了全方位的保障。

626038-2参数

参数
长*宽*高 12mm(宽度)*810μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

626038-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

626038-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 626038-2 626038-2数据手册

626038-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.304
10+ $ 0.3174 ¥ 2.682
50+ $ 0.2746 ¥ 2.3205
100+ $ 0.2426 ¥ 2.0497
250+ $ 0.2153 ¥ 1.802
500+ $ 0.2025 ¥ 1.6944
1000+ $ 0.1904 ¥ 1.5933
2500+ $ 0.1755 ¥ 1.469
库存: 13859
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.3
直接购买
加入购物车
