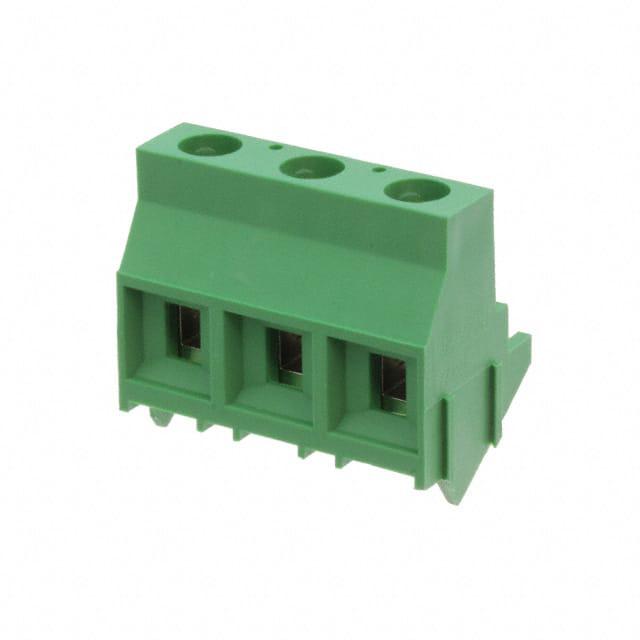

796741-3

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block HDR 3 POS 9.53mm Solder RA Thru-Hole 30A Carton
供应商型号: Q-796741-3
供应商: 期货订购
标准整包数: 600
TE CONNECTIVITY 接线板-线至板 796741-3

796741-3概述


    产品简介


    本产品是一款由TE Connectivity生产的终端块(Terminal Block),专为PCB板安装设计,特别适用于高电流传输场合。该终端块具有35度的电线进入角,9.52毫米的节距,能够有效提高接线效率和可靠性。它还配备了一个互锁结构(Interlock)和紧固螺钉(Clamping Screw),确保了在高电流应用下的稳定性和安全性。
    主要功能:
    - 35度电线进入角
    - 9.52毫米节距
    - 高电流传输
    - 互锁结构和紧固螺钉设计
    应用领域:
    该产品广泛应用于工业自动化、电力系统、汽车电子和家用电器等领域,适合需要高可靠性和高电流传输的场合。

    技术参数


    | 参数名称 | 规格 |

    | 材料及表面处理 | 外壳:PA 6-6,UL 94-VO,绿色
    夹子:黄铜,镍镀层
    紧固螺钉:M3.5,黄铜,镍镀层
    端子:黄铜,锡镀层 |
    | 电线剥离长度 | 7.0-8.0 毫米 |
    | 最小PCB孔径 | 1.3 毫米 |
    | 最大PCB厚度 | 4 毫米 |
    | 紧固螺钉推荐扭矩 | 0.8 牛顿·米 |
    | 电线范围 | 10-30 AWG |
    | 最大电压 | 600 伏 |
    | 最大电流 | 30 安培 |
    | 接触电阻 | < 15 毫欧姆 |
    | 绝缘电阻 | > 1000 兆欧姆(500伏直流) |

    产品特点和优势


    1. 35度电线进入角:有助于电线的方便插入和固定,减少断路风险。
    2. 互锁结构:提高了堆叠使用时的稳定性,避免了因误操作导致的连接失效。
    3. 高强度材料:外壳采用PA 6-6材质,具有良好的阻燃性能(UL 94-VO等级),确保长期使用的安全。
    4. 耐久性高:黄铜材料的端子和夹子提供了优良的导电性和耐腐蚀性,延长了使用寿命。
    5. 紧凑设计:9.52毫米的节距使得布线更加紧凑,节约空间并提升整体美观度。

    应用案例和使用建议


    该终端块广泛应用于电力控制面板、电机控制装置和高压配电系统等场合。例如,在一个大型工厂的自动化控制系统中,该终端块被用于连接各类传感器和执行器,确保系统的高效运行。
    使用建议:
    1. 在安装前,务必检查PCB板的孔径和厚度是否符合要求。
    2. 建议使用扭矩扳手来紧固螺钉,以确保适当的接触压力。
    3. 对于不同尺寸的电线,可根据电线剥皮长度的要求进行调整。

    兼容性和支持


    该终端块与其他TE Connectivity品牌的同类产品具有良好的兼容性,可以方便地与其他PCB组件协同工作。TE Connectivity公司提供详尽的技术文档和支持服务,确保客户能够获得全面的产品支持和技术指导。

    常见问题与解决方案


    1. 问:安装过程中发现螺钉无法紧固到推荐扭矩?
    - 解决方案:检查螺纹孔是否有杂质或者磨损,必要时重新加工孔径或更换螺钉。
    2. 问:如何确认接触电阻符合标准?
    - 解决方案:使用数字万用表或专门的电阻测试仪,测量两接线点之间的电阻值,确保小于15毫欧姆。
    3. 问:绝缘电阻检测方法是什么?
    - 解决方案:使用绝缘电阻测试仪,施加500伏直流电压,测量绝缘电阻值,确保大于1000兆欧姆。

    总结和推荐


    综上所述,这款由TE Connectivity生产的终端块凭借其出色的机械强度、稳定的电气性能和简便的操作方式,非常适合在高电流传输环境中使用。无论是工业自动化还是电力系统等领域,都能发挥重要作用。因此,我们强烈推荐这款产品给需要高效、可靠的高电流解决方案的用户。

796741-3参数

参数
长*宽*高 29.16mm(长度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

796741-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

796741-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 796741-3 796741-3数据手册

796741-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 3.4625 ¥ 28.3925
1000+ $ 2.625 ¥ 21.525
5000+ $ 2.2375 ¥ 18.3475
10000+ $ 1.9875 ¥ 16.2975
25000+ $ 1.8375 ¥ 15.0675
库存: 60000
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 17035.5
