61097-1

厂牌: TE CONNECTIVITY
产品描述: Contact PIN Solder ST Thru-Hole Bag
供应商型号: N-61097-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - PC 引脚/单接线柱连接器 61097-1

61097-1概述


    产品简介

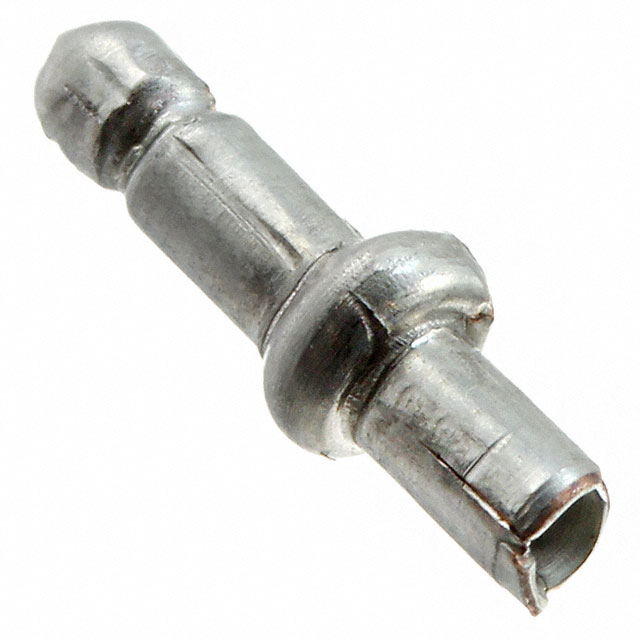

    本产品为61097-1型插孔式PCB端子,适用于印刷电路板(PCB)上的通孔安装。这种端子设计用于提供稳定的电气连接,并在各类电子设备和工业自动化系统中广泛应用。它们通常用于需要高可靠性的场合,如汽车电子、通信设备和消费电子产品等。

    技术参数


    - 终端特性:
    - 插针直径:1.47 mm [0.058 in]
    - 端子材料厚度:0.25 mm [0.01 in]
    - 终端方向:直角
    - 端子尺寸:微型
    - 机械附件:
    - 焊接工艺能力:可达265°C波峰焊
    - 物理特性:
    - 配合PCB孔径:5.21 mm [0.263 in]
    - 电路板厚度(推荐):1.6 mm [0.063 in]
    - 高度离PCB面:5.33 mm [0.212 in]
    - 线缆绝缘支撑:无
    - 操作条件:
    - 工作温度范围:-55°C 至 105°C [-67°F 至 221°F]
    - 包装特性:
    - 包装数量:1000个
    - 包装方式:袋装

    产品特点和优势


    - 坚固耐用:该端子采用预镀锡处理,提高抗腐蚀性和焊接可靠性。
    - 高可靠性:直角设计有助于节省空间,并确保与PCB的稳固连接。
    - 宽工作温度范围:可在极端环境下正常工作,适应性强。
    - 环保:符合RoHS、REACH和ELV标准,低卤素含量,确保产品环保安全。

    应用案例和使用建议


    应用案例
    该产品常用于各种类型的印刷电路板,特别是在汽车电子、通信设备和工业控制系统中。例如,在车载导航系统中,它可以用于连接传感器和控制模块;在通信设备中,可以用于连接电源管理和信号传输模块。
    使用建议
    - 在安装时,请确保所选PCB孔径与端子规格匹配,以保证良好的接触和稳定性。
    - 建议使用波峰焊接工艺,以确保连接的牢固性。
    - 在焊接前,检查所有端子是否正确安装,并确保焊接温度不超过推荐值。

    兼容性和支持


    - 兼容零件:该端子与多种TE Connectivity产品兼容,包括不同规格的插座、锁紧组件等。
    - 厂商支持:TE Connectivity 提供全面的技术支持和售后服务。如有任何问题,请联系技术支持热线 +1 800 522 6752。

    常见问题与解决方案


    - Q1: 如何确保端子与PCB的正确安装?
    - A1: 在安装前,请仔细检查端子规格与PCB孔径是否匹配。安装时务必确保垂直插入,避免偏移。

    - Q2: 焊接过程中端子出现损坏怎么办?
    - A2: 若发现端子在焊接过程中受损,应立即停止焊接并更换新的端子。检查焊接设备是否正常工作,并确认焊接温度是否达到要求。

    - Q3: 如何延长端子的使用寿命?
    - A3: 保持端子干燥清洁,避免腐蚀和灰尘进入。在使用过程中定期检查端子连接情况,及时处理松动或损坏的端子。

    总结和推荐


    总体而言,61097-1型插孔式PCB端子凭借其坚固耐用、高可靠性及广泛的工作温度范围,是一款非常适合于各种应用场景的电子元器件。其环保特性和良好的兼容性使其在市场上具有很强的竞争力。对于需要高可靠性和稳定性的电子设备制造商来说,这款端子无疑是一个值得考虑的选择。强烈推荐在各类电路板连接需求中使用此款端子。

61097-1参数

参数
长*宽*高 8.51mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

61097-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

61097-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - PC 引脚/单接线柱连接器 TE CONNECTIVITY 61097-1 61097-1数据手册

61097-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
650+ $ 0.1675 ¥ 1.4236
2000+ $ 0.1421 ¥ 1.2082
4100+ $ 0.1326 ¥ 1.1271
8500+ $ 0.1275 ¥ 1.0838
12000+ $ 0.1214 ¥ 1.0317
25000+ $ 0.104 ¥ 0.8843
50000+ $ 0.0928 ¥ 0.789
100000+ $ 0.0836 ¥ 0.7109
库存: 12000
起订量: 650 增量: 1
交货地:
最小起订量为:650
合计: ¥ 925.34
