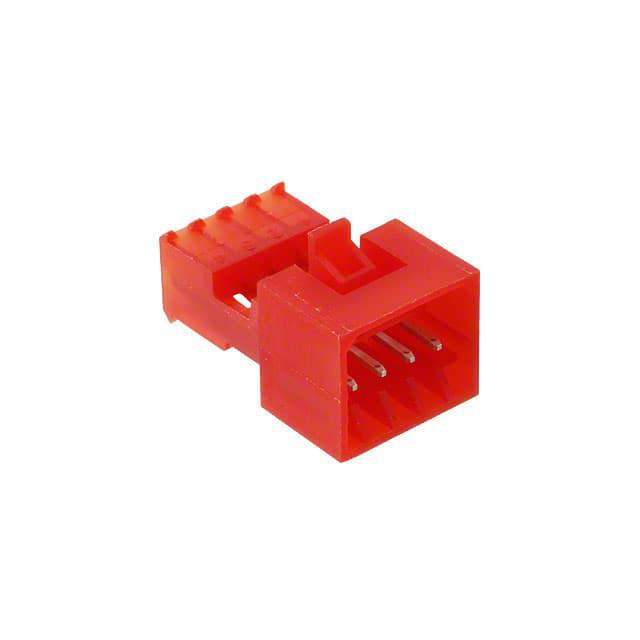

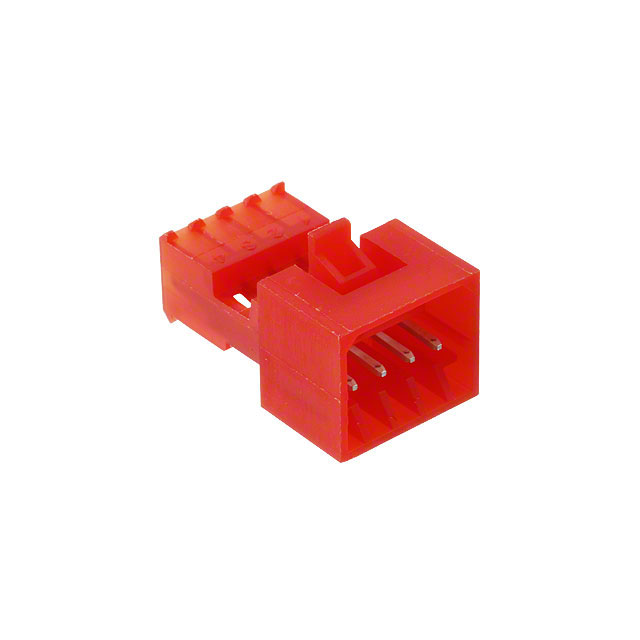

3-647000-4

厂牌: TE CONNECTIVITY
产品描述: Nylon Tin Plated Plug: 2.54mm, Standard Rectangular Connectors, Connector Assembly, With Mating Alignment, MTA 100
供应商型号: 3-647000-4
供应商: 国内现货
标准整包数: 200
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-647000-4

3-647000-4概述

    # 产品概述

    产品简介


    本产品为标准矩形连接器(Standard Rectangular Connectors),属于连接器组件(Connector Assembly)。具体来说,该产品为插头型连接器(Plug),具有极化对接和固定的功能,特别适用于线到线(Wire-to-Wire)的连接。该连接器的设计旨在确保可靠的电气连接和机械稳定,主要应用于电信、自动化设备、工业控制系统等多个领域。

    技术参数


    - 型号: 3-647000-4
    - 工作电压: 250 VAC
    - 接触额定电流: 5 A
    - 针脚数: 4
    - 线径: 0.3 – 0.4 mm²
    - 壳体材料: 尼龙 6/6
    - 壳体颜色: 红色
    - 端子类型: 公端(Male)
    - 端子电镀材料: 锡
    - 中心线(间距): 2.54 mm
    - 接触件定位器: 带有
    - 接合固定类型: 锁闩
    - 线缆端接方式: 绝缘刺破(IDC)
    - 工作温度范围: -55 – 105 °C
    - 插拔力: 正常
    - 包装数量: 200

    产品特点和优势


    该连接器具有多种独特的优势,主要包括:
    1. 可靠性高:通过极化设计确保正确配对,避免错误连接带来的风险。
    2. 易于安装:绝缘刺破(IDC)端接技术使安装简便快捷。
    3. 耐用性好:尼龙 6/6 壳体提供良好的机械强度和耐腐蚀性。
    4. 宽温范围:能够在极端温度条件下稳定工作。
    5. 合规性强:符合多项国际标准,包括RoHS、ELV等环保指令。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于自动化设备之间的信号传输,例如传感器和执行器之间的连接。
    - 电信设备:在通信设备中用于连接各种线缆,保证稳定的信号传输。
    - 家用电器:可用于家电内部组件间的连接,确保长期稳定运行。
    使用建议
    - 正确选择线缆:确保所选线缆直径在0.3–0.4 mm²范围内,以匹配连接器的设计。
    - 安装注意事项:使用正确的工具进行线缆的绝缘刺破端接,确保连接可靠且不易脱落。
    - 定期检查:在使用过程中,建议定期检查连接器的外观是否有损坏或磨损,及时更换或修复,确保安全和可靠性。

    兼容性和支持


    该连接器可与同一系列的其他部件配合使用,例如:
    - 1-936119-2: 4POS MQS 接收器
    - 1-643075-5: 尼龙 PCB 连接器盖帽
    - 3-644540-7: 尼龙锡电镀接收器
    支持和服务:
    如果您在安装或使用过程中遇到任何问题,可以拨打支持热线 +86 400 820 6015,或访问 TE 官网获取更多帮助和支持。

    常见问题与解决方案


    问题1:如何判断连接器是否正确安装?
    解决方案:可以通过检查连接器壳体上的指示标志或听觉反馈来确认。确保锁闩装置已正确锁定。
    问题2:如何处理连接器插拔困难?
    解决方案:检查线缆是否与连接器插孔完全对齐。如果仍然困难,建议重新清洁插孔并尝试再次插拔。
    问题3:如何避免连接器过热?
    解决方案:确保连接器周围有足够的空间以散热。避免过度弯曲线缆,并按照规定的最大电流额定值使用连接器。

    总结和推荐


    综合来看,这款标准矩形连接器在工业、电信和家电等多个领域的应用中表现出色。其高可靠性、易安装性和广泛的适用性使其在市场上具有很强的竞争力。我们强烈推荐这款连接器给那些寻求高性能连接解决方案的专业人士。无论是在可靠性还是在成本效益方面,它都提供了卓越的价值。

3-647000-4参数

参数
颜色 红色
间距 2.54mm
触头镀层厚度 2.03μm
线规 22 AWG
排数 1
电缆端接 IDC
针脚数 4pin
类型 Latch Holder,Plug
触头镀层
长*宽*高 12.7mm(长度)*21.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

3-647000-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-647000-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-647000-4 3-647000-4数据手册

3-647000-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
