DTM06-2S-P006

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 德驰 DTM 护套提供 2、3、4、6、8 和 12 多种位数排列方式并使用 20 号德驰端子,且各个端子的持续电流为 7.5 安培。DTM 护套采用集成锁扣进行对配。
供应商型号: JY-DTM06-2S-P006
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 DTM06-2S-P006

DTM06-2S-P006概述


    产品简介

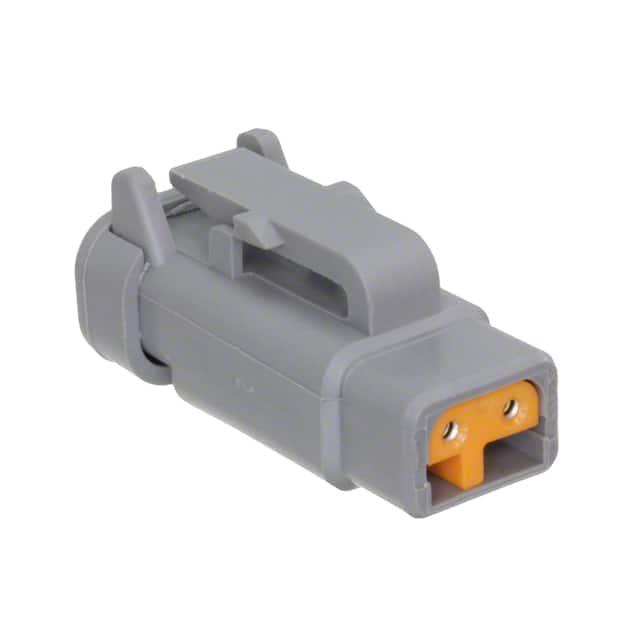

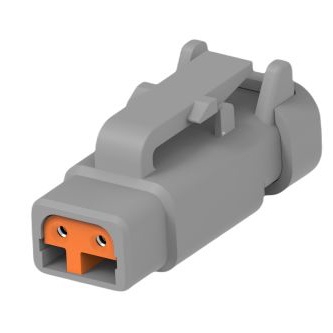

    DTM06-2S-P006 Deutsch 连接器外壳
    DTM06-2S-P006 是一款专为汽车应用设计的 Deutsch 连接器外壳。它属于 Deutsch DTM 系列,用于组件到电线的连接,具备密封功能,适用于电源和混合应用场合。该连接器外壳支持两个位置的端子,中心线距为 4.19 毫米(0.165 英寸),颜色为灰色。它集成了终端定位确保功能和键合结构,能有效防止错位,保证连接的稳定性。

    技术参数


    - 尺寸
    - 高度:12.9 毫米(0.508 英寸)
    - 宽度:14.45 毫米(0.569 英寸)
    - 长度:29.08 毫米(1.145 英寸)
    - 兼容性
    - 绝缘直径范围:1.35 – 3.05 毫米(0.053 – 0.12 英寸)
    - 电气特性
    - 额定电压:250 伏交流电
    - 工作温度范围:-55°C 至 125°C (-67°F 至 257°F)
    - 接触电流:最大 7.5 安培
    - 插针直径:1.02 毫米(0.04 英寸)
    - 机械特性
    - 材料:PA GF(玻璃纤维增强聚酰胺)
    - 张力缓解:可通过配件添加
    - 密封等级:IP68 和 IP6K9K
    - 包装
    - 包装数量:1000 个
    - 包装方式:盒装

    产品特点和优势


    - 密封设计:确保在恶劣环境下依然能够可靠工作。
    - 高可靠性:集成的终端定位确保功能,避免连接错误。
    - 多功能性:可应用于多种汽车部件的连接,例如动力系统、传感器等。
    - 耐温性能:在极端温度范围内仍保持稳定性能,适用广泛。

    应用案例和使用建议


    应用案例
    DTM06-2S-P006 主要应用于汽车电子系统中,例如发动机管理系统、ABS 制动系统、安全气囊系统等关键部位。这些系统的连接器需要具备极高的可靠性和抗干扰能力,DTM06-2S-P006 的高性能完全符合这些要求。
    使用建议
    - 在安装时务必确保连接器清洁无尘,避免灰尘或杂质进入影响密封效果。
    - 考虑到高温环境的影响,建议定期检查连接器的密封状态,并根据需要更换密封件。
    - 配合相关的配件,如张力缓解装置,可以进一步提高连接器的耐用性和安全性。

    兼容性和支持


    DTM06-2S-P006 可以与 Deutsch DTM 系列的其他连接器外壳、终端和配件配合使用,具有广泛的兼容性。制造商提供了详尽的技术文档和支持服务,包括 UL 认证报告和行业标准合规信息。如果您在使用过程中遇到任何问题,可拨打 +1 800 522 6752 获取技术支持。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方案:检查连接器是否正确安装,确保所有接触点均未损坏。使用适当的张力缓解配件,以增加稳定性。
    2. 密封失效
    - 解决方案:更换密封件并确保连接器的安装紧固,避免密封件松动。
    3. 高温环境下性能下降
    - 解决方案:考虑在高温环境中使用耐高温密封件和张力缓解装置,并定期进行检查和维护。

    总结和推荐


    DTM06-2S-P006 Deutsch 连接器外壳是一款高性能的产品,特别适合于汽车领域的高可靠性需求。它具备良好的密封性、优异的电气性能和宽泛的工作温度范围。无论是从产品的多功能性还是在恶劣环境下的可靠性来看,都表现出色。强烈推荐给需要在严苛环境下工作的工程师和技术人员使用。如果您正在寻找一款可靠的汽车连接器外壳,DTM06-2S-P006 绝对是您的不二之选。

DTM06-2S-P006参数

参数
颜色 灰色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Plug
长*宽*高 29.08mm*14.45mm*12.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DTM06-2S-P006厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DTM06-2S-P006数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY DTM06-2S-P006 DTM06-2S-P006数据手册

DTM06-2S-P006封装设计

查看详情并下载
Symbol
Footprint
3D Model
