2-111494-4

厂牌: TE CONNECTIVITY
产品描述: 26-28 AWG Latch Lock/Eject Hooks,Plug 2.54mm 2 50pin 760nm 金 黑色 IDC 面板安装
供应商型号: A115063-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 2-111494-4

2-111494-4概述


    产品简介

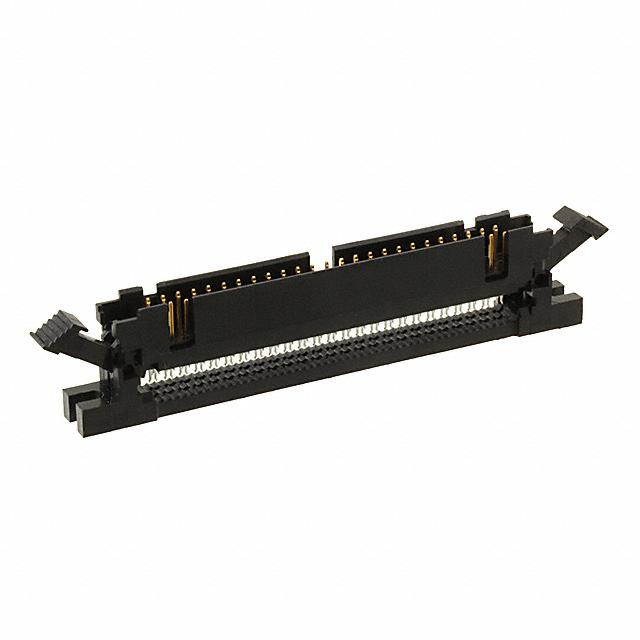

    产品名称:2-111494-4 Wire-to-Wire 连接器
    产品类型:插头式Ribbon电缆连接器
    主要功能:这款连接器是用于线对线连接的高可靠性组件,适用于需要传输信号的应用场合。它具有50个位置和低轮廓设计,能够在紧凑的空间内实现高效连接。
    应用领域:广泛应用于电信、计算机、工业自动化和消费电子等领域,特别适合那些要求高性能和稳定性的设备。

    技术参数


    - Row-to-Row Spacing:2 mm (.1 in)
    - 中心线间距(Pitch):2.54 mm (.1 in)
    - 位置数:50
    - 额定电流:1 A
    - 绝缘电阻:5000 MΩ
    - 工作电压:250 VAC
    - 操作温度范围:-65 °C 至 105 °C (-85 °F 至 221 °F)
    - 兼容标准:CSA LR7189, UL E28476
    - 封装:每盒30个
    - 材料:外壳为热塑性材料,接触件基材为磷青铜

    产品特点和优势


    1. 低轮廓设计:独特的低轮廓设计使其非常适合空间受限的应用。
    2. 高绝缘电阻:5000 MΩ的绝缘电阻确保了极高的电气安全性。
    3. 宽温度范围:-65 °C 至 105 °C的操作温度范围,适应各种严苛环境。
    4. 双弹簧触点设计:这种设计提高了连接的可靠性和稳定性。
    5. 插接锁扣:带有锁定机制的插接系统可以确保连接器在使用过程中不会意外脱开。
    6. 易于安装:使用绝缘位移连接(IDC)方法,方便快捷地进行线缆安装。

    应用案例和使用建议


    应用案例
    这款连接器经常被应用于需要高可靠性的信号传输系统中,例如数据采集系统、工业控制设备和网络通信设备。例如,在一台工业控制面板中,它可以用来连接多个传感器模块,确保数据的准确传输。
    使用建议
    1. 安装前检查:确保所有连接部件干净无尘,并且电线剥线长度符合要求。
    2. 正确选择线缆尺寸:使用0.08 – 0.15 mm²的线缆,以确保良好的电气连接。
    3. 避免过度弯曲:在安装过程中要避免过度弯曲连接器和线缆,以免损坏。
    4. 定期维护:对于长期运行的系统,建议定期进行连接器的清洁和检查,确保长期稳定工作。

    兼容性和支持


    该连接器与多种线缆兼容,尤其适用于0.81 – 0.97 mm的绝缘直径范围内的线缆。厂商提供电话支持服务,如需帮助,可拨打 +1 800 522 6752。此外,厂商还提供了详尽的技术文档和支持服务,以帮助用户解决可能出现的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查插头和插座是否正确安装,并确认是否有足够的接触压力。 |
    | 绝缘电阻过低 | 清理插针和插孔上的灰尘和污物,必要时更换损坏的连接器。 |
    | 线缆损坏 | 更换损坏的线缆,并确保使用正确的线径。 |

    总结和推荐


    总结:这款2-111494-4 Wire-to-Wire连接器具有高可靠性和稳定的电气性能,适用于各种严苛环境下的信号传输。其低轮廓设计、双弹簧触点和锁定机制使其在众多同类产品中脱颖而出。
    推荐:我们强烈推荐这款连接器用于需要高可靠性的信号传输系统。它的耐用性和易用性使得它成为众多设备制造商的首选产品。

2-111494-4参数

参数
针脚数 50pin
电缆端接 IDC
间距 2.54mm
颜色 黑色
线规 26-28 AWG
触头镀层厚度 760nm
排数 2
触头镀层
类型 Latch Lock/Eject Hooks,Plug
安装方式 面板安装
零件状态 在售
包装方式 托盘

2-111494-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-111494-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 2-111494-4 2-111494-4数据手册

2-111494-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
